Qualità dell’operazione «Andamento»

Il rapporto mostra lo sviluppo dei valori misurati Delta E, Densità e Aumento del punto. I risultati di misurazione vengono rappresentati esattamente come vengono visualizzati dall’operatore sullo stru­mento di misura del colore. Pertanto il rapporto viene utilizzato come base di discussione tra il capo-produzione (l’operatore Cockpit) e l’operatore della macchina da stampa.

Condizioni

Vedi Condizioni.

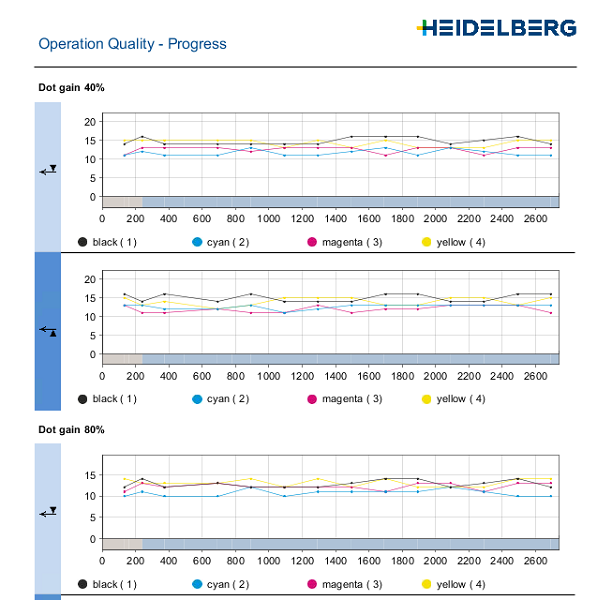

Rapporto «Andamento»

(1) Titolo del rapporto

(2) Logotipo che che avete selezionato. Vedi Logotipo

(3) Dati intestazione:

•Informazioni sull’ordine

•Informazioni sull’operazione

(4) Miniature per bianca e volta

(5) Diagrammi relativi a Delta E e Densità rispettivamente per volta e bianca:

•(6) Asse X:

·Rappresentazione delle fasi di stampa Avviamento (grigio) e Produzione di fogli buoni (blu).
La fase di stampa «Avviamento» viene visualizzata solo se nelle preimpostazione le misurazioni per i fogli di scarto sono attivate (vedi Rappresenta la misurazione per i fogli di scarto nei rapporti «Andamento» e «Valutazione zonale»).

·Divisione dell’asse in «Misurazione», «Ora» oppure «Stampe».
Le grandezze di riferimento sono quelle definite nelle preimpostazioni (vedi Grandezza di riferimento nel rapporto «Andamento»).

•(7) Asse Y:

·Divisione dell’asse in: Deviazione colore Delta E / Densità in %

•(8) Colore e numero del gruppo di stampa

Aumento del punto (illustrazione in basso):

•Rappresentazione dell’aumento del punto per tutti gli aumenti del punto misurati.

(1)

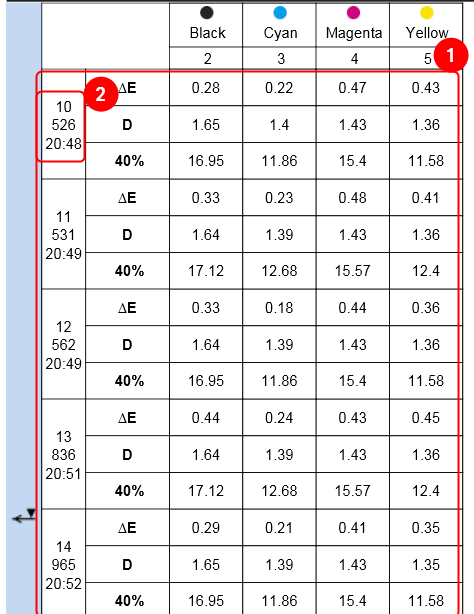

•(1) Misurazioni singole:
Rappresentazione dei valori misurati per aumento del punto, Delta E e densità per ogni misura­zione.
Queste misurazioni singole vengono visualizzate solo se ciò è attivato nelle preimpostazioni. Vedi Preimpostazioni in Analyze Point.

•(2) Dettagli concernenti la misurazione:

·Numero di misurazione (prima cifra)

·Numero di foglio (seconda cifra)

·Ora (terza cifra)
