Qualità dell’operazione «Riepilogo»
Il rapporto «Riepilogo» per la qualità dell’operazione mostra la valutazione della qualità per un’operazione selezionata in base allo standard di stampa preimpostato. Da un lato si confronta il foglio OK selezionato con il set di inchiostri umidi dallo standard di stampa e si analizzano sulla base della tolleranza dallo standard della stampa. Dall’altro tutte le successive misurazioni durante la produzione vengono confrontate con il foglio OK ed analizzate sulla base della variazione dallo standard di stampa.
A differenza della «Qualità dell’ordine» il rapporto «Riepilogo» mostra i valori realmente misurati.
Condizioni
Vedi Condizioni.
Criteri di valutazione

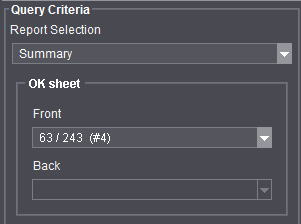

Selezionate qui quale foglio misurato si deve utilizzare come foglio OK per la valutazione della qualità. Se l’operazione comprende una bianca e una volta, è possibile selezionare rispettivamente un foglio misurato.
Il foglio OK qui selezionato sarà utilizzato come segue:
•Nei rapporti «Qualità dell’ordine» e «Riepilogo» della qualità dell’operazione, il foglio OK viene valutato in base allo standard di stampa preimpostato.
•Nei rapporti «Qualità dell’ordine» e «Riepilogo» della qualità dell’operazione, per il controllo della tiratura di produzione vengono considerati solo i fogli misurati che vengono stampati dopo il foglio OK selezionato.
Come standard, il foglio da stampa seguente è selezionato come foglio OK:
•Per Prinect Axis Control e Prinect Inpress Control vale:
Fino a Prinect 2017, è il primo foglio dopo l’attivazione del contatore dei fogli buoni che viene selezionato. A partire dalla versione Prinect 2017 e da una versione Prinect Press Center 15B.02 è il foglio da stampa definito dall’operatore come foglio OK allo strumento di misura del colore che viene selezionato. Se questo non è definito, è il primo foglio dopo l’attivazione del contatore dei fogli buoni che viene selezionato.
•Per Prinect Image Control vale:
È il primo foglio dopo l’attivazione del contatore dei fogli buoni che viene selezionato.
Significato dei valori rappresentati di un foglio OK:
•Primo valore:
Numero di fogli buoni al momento della misurazione
•Secondo valore:
Numero di tutti i fogli da stampa (fogli buoni e scarti) al momento della misurazione
•Il valore tra parentesi:
Numero di misurazione
Lista a discesa «Standard di stampa»
Qui potete modificare lo standard di stampa per l’operazione selezionata. Vedi Modificare lo standard di stampa per la singola operazione.

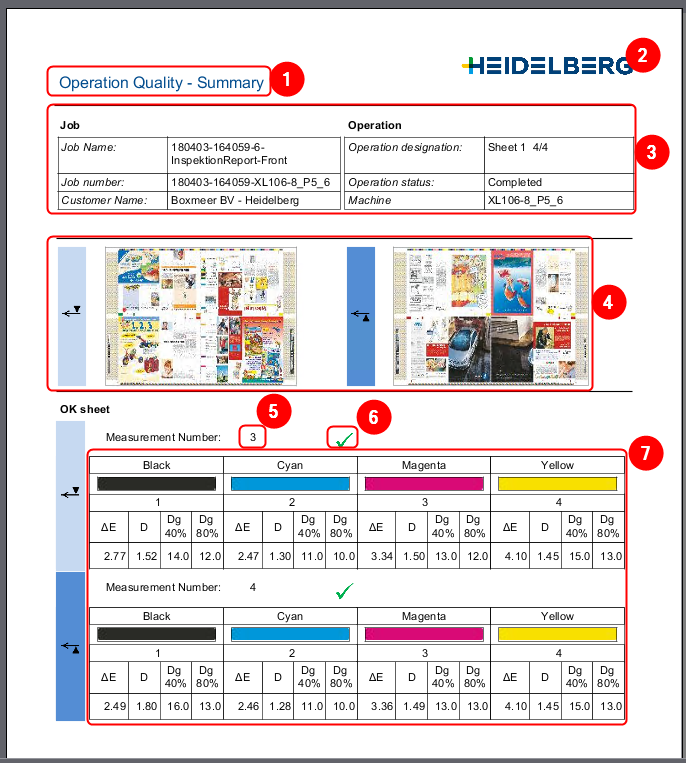

Rapporto «Riepilogo»
(1)Titolo del rapporto
(2)Logo personalizzato o selezionato. Vedi Logotipo
(3)Dati intestazione:
•Informazioni sull’ordine
•Informazioni sull’operazione
(4)Miniature per bianca e volta
Foglio OK:
(5)Numero di misurazione:
Numero del foglio misurato che viene utilizzato per la valutazione della qualità. È selezionato standard il primo foglio misurato. Tramite il criterio di valutazione «Foglio OK», nell’area di navigazione sinistra potete scegliere manualmente un altro foglio OK.
(6)Valutazione del foglio OK:
Valutazione del foglio OK tramite l’icona Stato (vedi Icone Stato). Per la valutazione, il foglio OK viene confrontato con il valore del set di inchiostri umidi dallo standard di stampa.
Nota: Per l’a valutazione vengono considerati solo i valori misurati registrati qui nella tabella. Se p.es. non sono disponibili valori misurati per l’aumento del punto (tratto «—» nella cella), questo viene valutato automaticamente come «OK».
(7)Tabella con risultati di misurazione per ogni colore:
Risultati di misurazione per ΔE, Densità e Aumento del punto per ogni colore del foglio OK.
•Numero al di sotto del colore
Numero del gruppo di stampa.
•Valore misurato rosso
Questo valore si trova fuori tolleranza consentita nello standard di stampa selezionato.
•Tratto «—» nella misurazione:
Questo valore non è stato misurato dall’operatore con lo strumento di misura del colore.
•Nessun dato Lab trovato nelle misurazioni!:
Il protocollo di misurazione non contiene i valori necessari. Motivo: La misurazione del colore è stata effettuata con una versione software non supportata. Vedi Condizioni.
•Nessun dato trovato per standard di stampa!:
Per il colore o la classe di carta non sono disponibili valori nello standard di stampa.
(8)Condizioni di misurazione:
Standard di stampa utilizzato e classe di stampa utilizzata

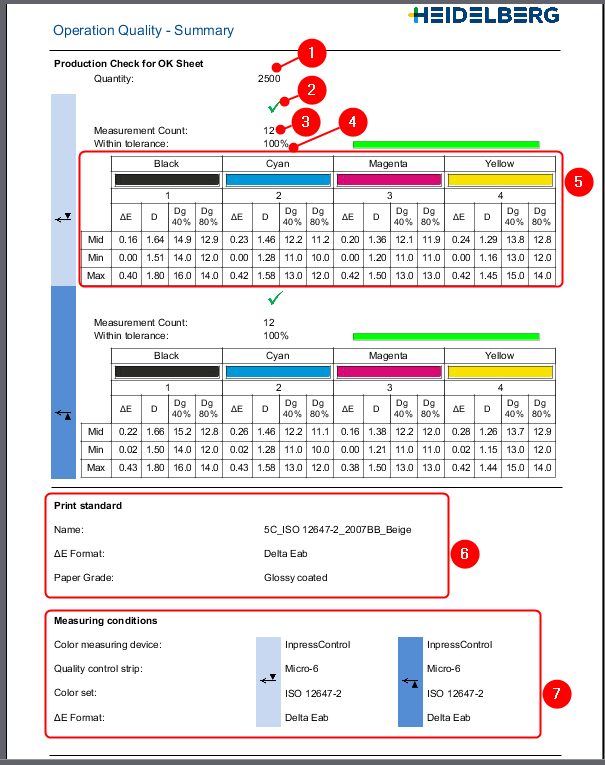

Controllo della tiratura di produzione per il foglio OK:
(1)Tiratura:
Numero totale di fogli buoni.
(2)Valutazione della tiratura di produzione:
Valutazione della tiratura di produzione tramite l’icona Stato (vedi Icone Stato). Le misurazioni durante la produzione di fogli buoni (contatore dei fogli buoni attivo) vengono confrontate con il foglio OK e valutate. Per un rapido riepilogo della valutazione della tiratura di produzione di tutte le operazioni, nella colonna «Qualità tiratura» viene visualizzata l’icona dello stato. Vedi Rappresentazione della qualità di tiratura nella visualizzazione dell’ordine.
Nota: Per l’a valutazione vengono considerati solo i valori misurati registrati qui nella tabella. Se p.es. non sono disponibili valori misurati per l’aumento del punto (tratto «—» nella cella), questo viene valutato automaticamente con «OK».
(3)Numero misurazioni:
Numero dei fogli misurati che vengono considerati durante il controllo della tiratura di produzione. Vengono considerate solo le misurazioni che sono state misurate dopo il foglio OK selezionato.
(4)Entro la tolleranza:
Quota di misurazioni che si trovano entro la tolleranza rispetto al foglio OK in base allo standard di stampa. Se almeno il 68% si trova entro la tolleranza, la tiratura di produzione viene valutata con «OK».
(5)Tabella con risultati di misurazione per ogni colore:
Media (Mid), Minimo (Min) e Massimo (Max) per ΔE, Densità (D) e Aumento del punto (TWZ) per ogni colore delle misurazioni considerate.
•Media (Mid)
Valore medio di tutti i valori misurati dei fogli da stampa misurati
•Minimo (Min) e Massimo (Max)
Valore medio più piccolo o più grande di tutti i fogli da stampa misurati.
Per il calcolo viene prima formato il valore medio di ogni foglio misurato. Il seguente esempio serve a spiegarlo sulla base della densità:
Foglio misurato | Densità media |
|---|---|
Foglio misurato 1 | 1,73 |
Foglio misurato 2 | 1,63 |
Foglio misurato 3 | 1,83 |
In questo esempio, la densità media del foglio misurato 2 (1,63) è la densità minima e quella del foglio misurato 3 (1,83) la densità massima.
•Valore misurato rosso
Questo valore si trova fuori tolleranza consentita nello standard di stampa selezionato.
•Tratto «—» nella misurazione:
Questo valore non è stato misurato dall’operatore con lo strumento di misura del colore.
•Nessun dato Lab trovato nelle misurazioni!:
Il protocollo di misurazione non contiene i valori necessari. Motivo: La misurazione del colore è stata effettuata con una versione software non supportata. Vedi Condizioni.
•Nessun dato trovato per standard di stampa!:
Per il colore o la classe di carta non sono disponibili valori nello standard di stampa.
(6)Standard di stampa
Standard di stampa utilizzato e classe di stampa utilizzata. Lo standard di stampa può essere successivamente modificato (lista a discesa «Standard di stampa» nella navigazione di sinistra). Vedi anche Lista a discesa «Standard di stampa».
(7)Condizioni di misurazione
Rappresentazione della qualità di tiratura nella visualizzazione dell’ordine

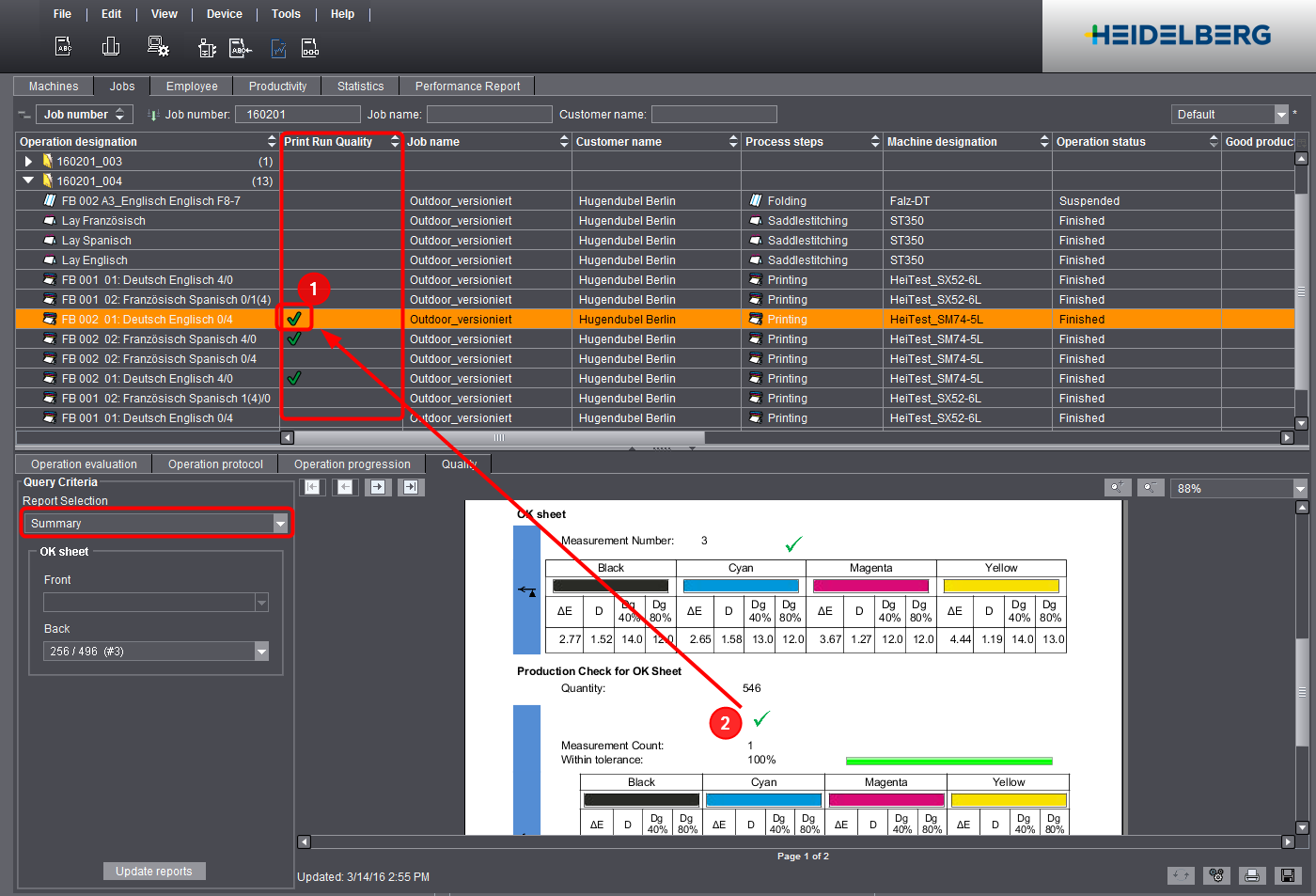

Per controllare rapidamente la qualità del colore di una operazione, nella colonna «Qualità tiratura» viene indicato lo stato del controllo della tiratura di produzione (1). Si tratta dello stato che viene indicato nel rapporto «Qualità dell’operazione - Riepilogo» (2).
