Qualità dell’operazione «Andamento»

Il rapporto mostra lo sviluppo dei valori misurati ΔE, Densità e Aumento del punto. I risultati delle misurazioni vengono rappresentati tali e quali l’operatore li vede sull’apparecchio di misura del colore. Pertanto il rapporto può essere utilizzato come base di discussione tra il responsabile della produzione (l’operatore Cockpit) e l’operatore della macchina da stampa.

Condizioni

Vedi Condizioni.

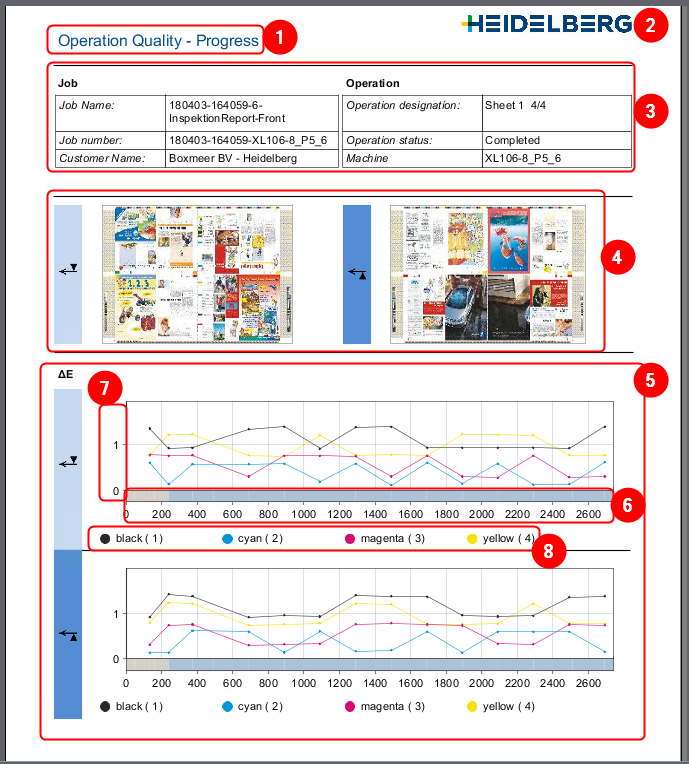

Rapporto «Andamento»

(1)​Titolo del rapporto

(2)​Logo personalizzato o selezionato. Vedi Logotipo

(3)​Dati intestazione:

​•​Informazioni sull’ordine

​•​Informazioni sull’operazione

(4)​Miniature per bianca e volta

(5)​Diagrammi relativi a ΔE e Densità rispettivamente per bianca e volta:

(6)​Asse X:

​•​Rappresentazione delle fasi di stampa «Avviamento» (grigio) e «Produzione di fogli buoni» (blu).
La fase di stampa «Avviamento» viene visualizzata solo se nelle preimpostazione le misurazioni per i fogli di scarto sono attivate (vedi Rappresenta la misurazione per i fogli di scarto nei rapporti «Andamento» e «Valutazione zone»).

​•​Divisione dell’asse in «Misurazione», «Ora» oppure «Stampe».
Le grandezze di riferimento sono quelle definite nelle preimpostazioni (vedi Grandezza di riferimento nel rapporto «Andamento»).

(7)​Asse Y:

(8)​Divisione dell’asse in: Deviazione colore ΔE / Densità in %

​•​Colore e numero del gruppo di stampa

Aumento del punto (illustrazione in basso):

​•​Rappresentazione dell’aumento del punto per tutti gli aumenti del punto misurati.

(1)

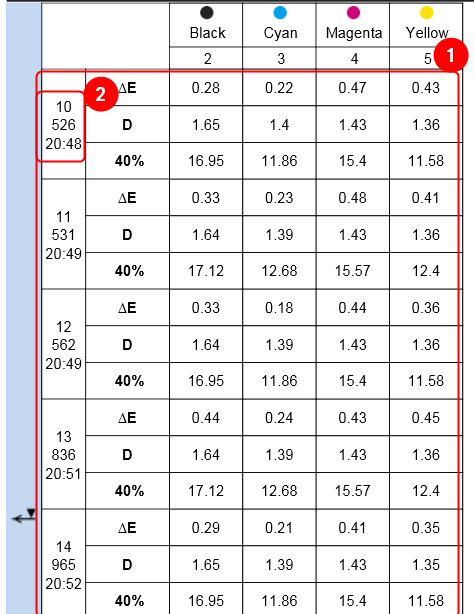

(1)​Misurazioni singole:

Rappresentazione dei valori misurati per aumento del punto, ΔE e densità per ogni misurazione.
Queste misurazioni singole vengono visualizzate solo se ciò è attivato nelle preimpostazioni. Vedi Preimpostazioni in Analyze Point.

(2)​Dettagli concernenti la misurazione:

​•​Numero di misurazione (prima cifra)

​•​Numero di foglio (seconda cifra)

​•​Ora (terza cifra)
