T-Nグラフ(通し枚数の生産時間)

注記: T-Nグラフでは、ジョブに関連した時間だけが評価されます。

ターゲット

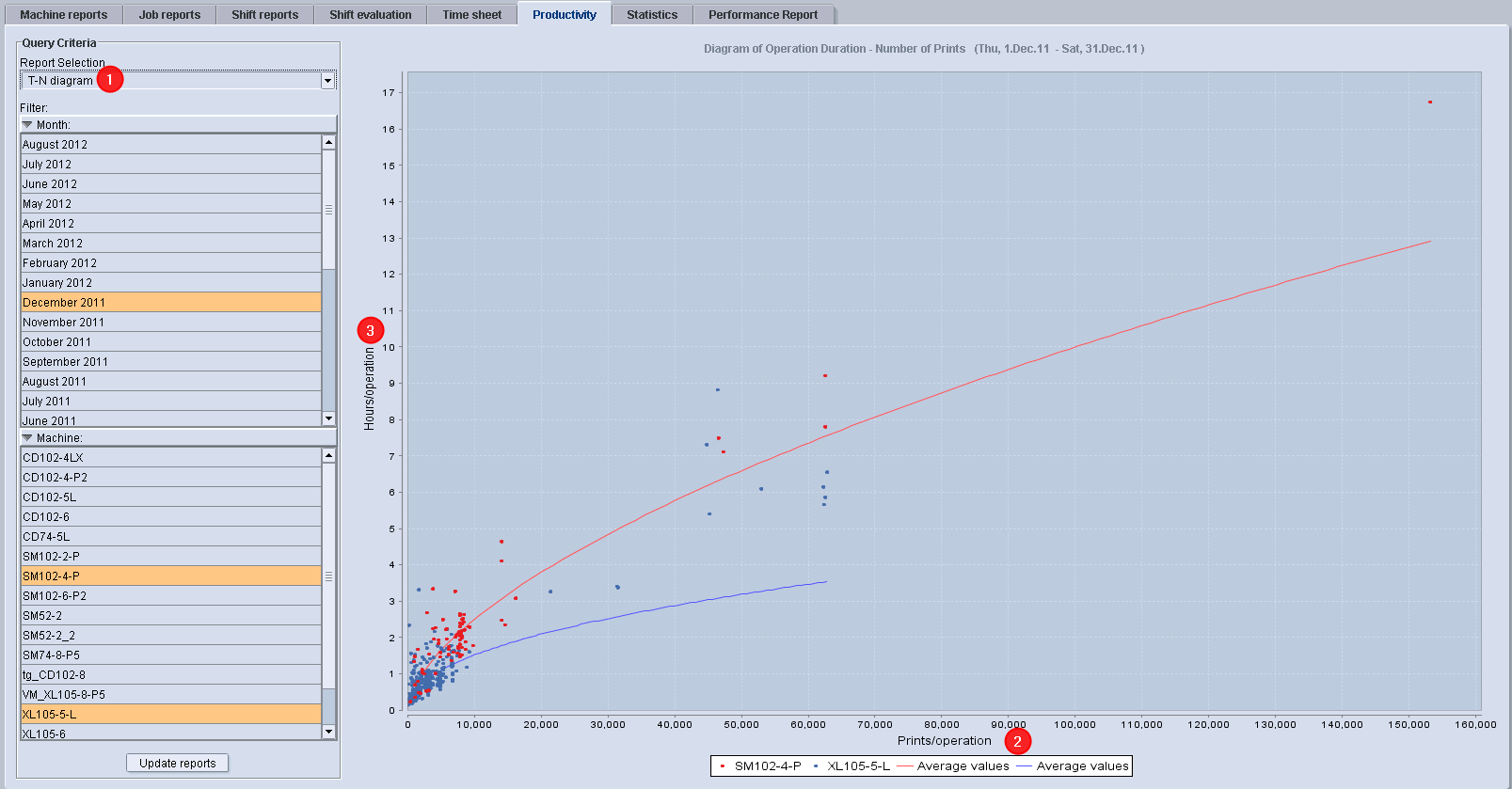

T-Nグラフ(1)の使い方は、P-Nグラフと同じです。ここでは作業工程時間(3)が作業工程の刷了品(2)に関連して評価されます。

T-Nグラフの説明

​•​作業工程ごとの時間 = 合計作業工程時間/作業工程 = 時間 = T

​•​作業工程ごとの通し = OK通し数/作業工程 = N

​•​各ポイントは、ジョブレポート(ポイントをクリックする)へリンクされた、設定された作業工程を意味しています。

​•​グラフによる関係の評価(曲線):

​•​時間単位の作業工程(合計作業工程時間 = 作業工程の開始から終了)

​•​作業工程ごとの通し(各作業工程のOK通し数)

​•​複数の機械を1つのダイアグラムで比較(印刷機はそれぞれ違ったカラーで示されます)

​•​生産性の高い作業工程は平均曲線の下に表示されます。生産性の低い作業工程は平均曲線の上に表示されます。

注記: 一台の印刷機で 2つの作業工程(両面印刷)がある1つのジョブは、1つのポイントで示されています。

テーブルビュー

テーブルビューには、選択した期間の 1 台または複数台の印刷機の生産性が一覧表示されます。表のビューはその他すべての生産性レポートの基本になります。考慮されるのは、選択した期間内の時間だけです。例えば、定義された期間の前に作業工程が始まる場合は、期間の前の時間は評価されません。

表示される値についての注記
