보고서는 Delta E, 농도, 색조값 증가 측정값의 진행을 보여줍니다. 측정 결과는 색상 측정 장치에서 조작자에게 보여지는 것과 동일하게 표시됩니다. 따라서, 보고서는 생산 관리자(Cockpit 조작자)와 인쇄기 조작자 간 논의 기초 자료로 사용됩니다.
전제조건
전제조건을 참조하십시오.

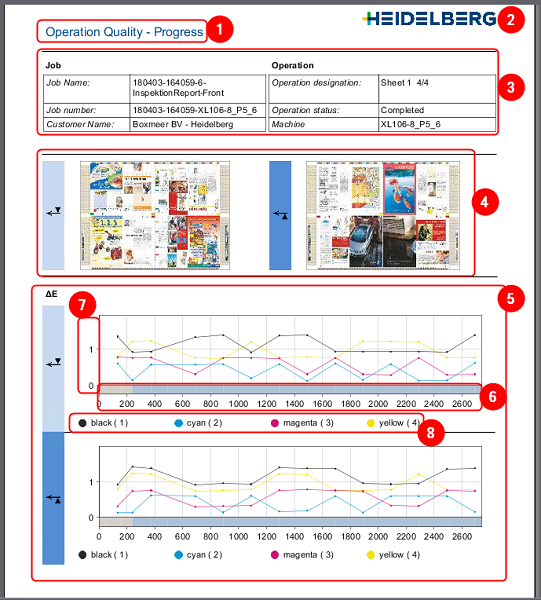

(1) 보고서 제목
(2) 선택한 로고. 로고 참조
(3) 주요 데이터:
•작업에 관한 정보
•공정에 관한 정보
(4) 앞면 인쇄와 뒷면 인쇄용 섬네일
(5) 앞면 인쇄와 뒷면 인쇄 각각의 Delta E 및 농도 도표:
•(6) X축:
·설정(회색)과 제품 생산(청색) 인쇄 단계 표시.
기본 설정에서 파지 시트 측정이 활성화된 경우에만 "설정" 인쇄 단계가 표시됩니다(보고서 "그래픽 차트" 및 "구역평가"에 불량 시트 측정 표시 참조).
·"측정", "시간" 또는 "인쇄물"에 따라 축 분할
기준값은 기본 설정을 따릅니다(보고서 "그래픽 차트"에서 기준값 참조).
•(7) Y축:
·축 설정: Delta E /농도 색상 편차(%)
•(8) 색상 및 인쇄 유닛 번호

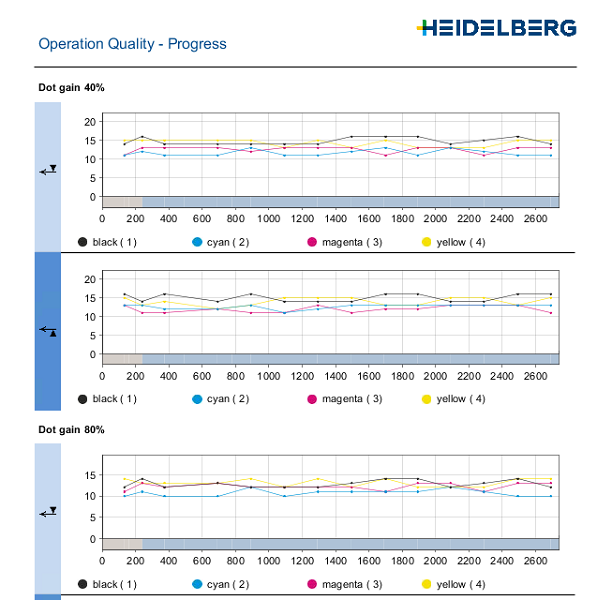

색조값 증가(하단 그림):
•측정된 모든 색조값 증가에 대해 색조값 증가 표시
(1)

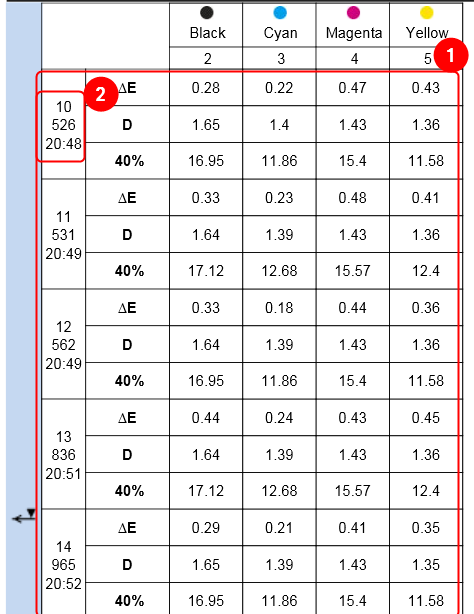

•(1) 개별 측정:
각 측정에 대해 색조값 증가, Delta E, 농도 측정값 표시
기본 설정에서 활성화된 경우에만 개별 측정이 표시됩니다. Analyze Point의 기본 설정을 참조하십시오.
•(2) 측정 관련 상세한 정보:
·측정 번호(첫 번째 숫자)
·시트 번호(두 번째 숫자)
·시간(세 번째 숫자)
