Qualidade da operação "Resumo"

A qualidade de operações "Resumo" indica a avaliação da qualidade com referência à operação sele­cionada, em conformidade com o padrão de impressão pré-ajustado. Por um lado, é comparada a folha OK selecionada com o conjunto de cores molhadas do padrão de impressão e avaliado com base na tolerância do padrão de impressão. Por outro lado, são comparadas todas as medições seguintes durante a impressão da tiragem com a folha OK e avaliado com base na variância do padrão de impressão.

Ao contrário da "Qualidade da encomenda" o relatório "Resumo" apresenta os valores reais medidos.

Condições prévias

Veja Condições prévias.

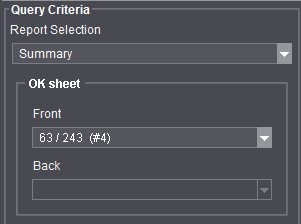

Critérios de consulta

Folha OK

Aqui você seleciona, qual folha de medição é empregada como folhas OK para a avaliação da quali­dade. Caso a operação tenha impressão frente e verso, pode ser selecionada respectivamente uma folha de medição.

A folha OK aqui selecionada tem a seguinte relevância:

•Na "Qualidade da encomenda" e no "Resumo" da qualidade da operação, a folha OK é avaliada de acordo com o padrão de impressão predefinido.

•Na "Qualidade da encomenda" e no "Resumo" da qualidade da operação, só são utilizadas folhas de medição para o controle da impressão da tiragem, que foram impressas conforme a folha OK selecionada.

Por padrão, a folha a seguir é selecionada como a folha OK:

•Para Prinect Axis Control e Prinect Inpress Control se aplica:
Até Prinect 2017 é selecionada a primeira folha após a ativação do contador das folhas boas. A partir de Prinect 2017 e uma versão Prinect Press Center Version 15B.02 é selecionada a folha de impressão, que o operador definiu no aparelho de medição das cores como folha OK. Se ele não tiver selecionado nenhuma, é automaticamente selecionada a primeira folha após a ativa­ção do contador das folhas boas.

•Para Prinect Image Control vale:
É selecionada a primeira folha após a ativação do contador das folhas boas.

Significado dos valores representados de uma folha OK:

•Primeiro valor:
Quantidade de folhas boas quando da medição.

•Segundo valor:
Quantidade de todas as folhas boas (folhas boas e de maculaturas) quando da medição.

•O valor das agrafas:
Número de medição

Lista de seleção "Padrão de impressão"

Aqui, pode ser alterado o padrão de impressão para a operação selecionada: Veja Alterar padrão de impressão para operação única.

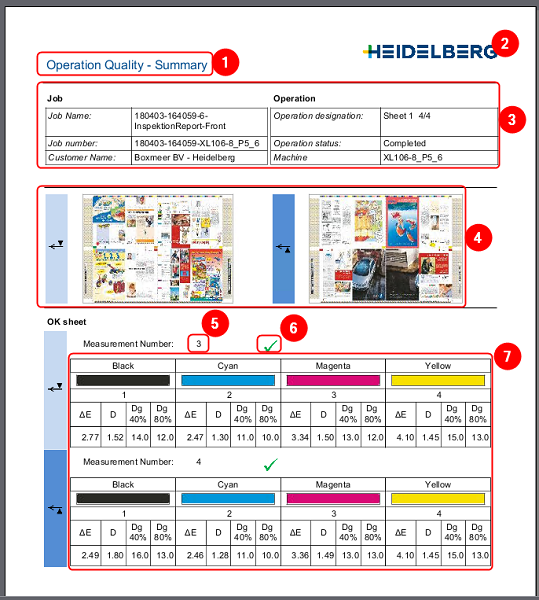

Relatório "Resumo"

(1) Título do relatório

(2) Logotipo que você escolheu. Veja Logotipo.

(3) Dados do cabeçalho:

•Informações sobre a encomenda

•Informações sobre o passo de trabalho

(4) Thumbnails para impressão frente e verso

Folha OK:

•(5) Número de medição:
Número da folha de medição, utilizado para a avaliação da qualidade. De modo padrão é sele­cionada a primeira folha de medição. Através do critério de consulta "Folha OK" na navegação esquerda você pode selecionar uma outra folha OK, de modo manual.

•(6) Avaliação da folha OK:
Avaliação da folha OK com o símbolo status (veja Símbolos status). Para a ava­liação a folha OK é comparada com o valor do conjunto de cores molhadas do padrão de impressão.

Indicação: Para fins de avaliação só são considerados valores de medição, que constam desta tabela. Se p.ex. não existirem valores de medição para o ganho de ponto (traço "—" na célula), isto é automaticamente avaliado com "OK".

•(7) Tabela com resultados de medição de cada cor:
Resultados de medição, Delta E, densidade e aumento nos valores de tom para cada cor da folha OK.

·Número abaixo da cor
Número da unidade de impressão.

·Valor de medição vermelho
Este valor está fora da tolerância no padrão de impressão selecionado.

·Traço "—" na medição:
Este valor não foi medido pelo operador no aparelho de medição de cor.

·Não foram encontrados dados Lab nas medições!:
O protocolo de medição não contém os valores necessários. Causa: A medição de cor foi efetuada com uma versão software não apoiada. Veja Condições prévias.

·Não foram encontrados dados para padrão de impressão!:
Não há valores para a cor ou para a classe de papel no padrão de impressão.

•(8) Condições de medição:
Padrão de impressão utilizado e classe de papel utilizada

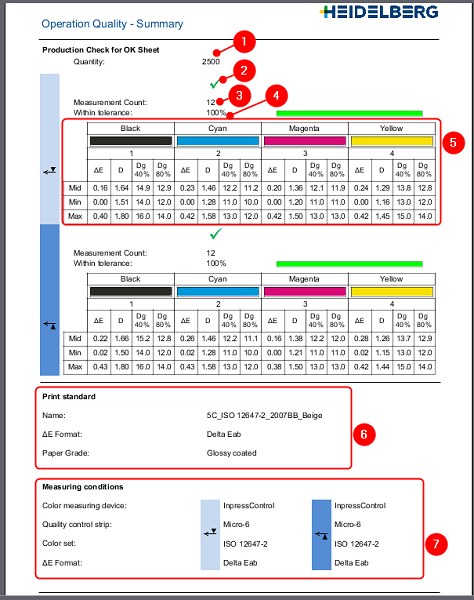

Controle de impressão contínua para a folha OK.

•(1) Tiragem:
Número total de folhas boas.

•(2) Avaliação da impressão da tiragem:
Avaliação da impressão contínua com o símbolo status (veja Símbolos status). As medições durante a boa produção (boa contagem) são comparadas e avaliadas para a avaliação com a folha OK. Para um quadro sinóptico da avaliação de impressão contínua de todas as ope­rações, também é indicado o símbolo de estado na coluna "Qualidade de tiragem". Veja Apresentação da qualidade de edição na vista da encomenda.

Indicação: Para fins de avaliação só são considerados valores de medição, que constam desta tabela. Se p.ex. não existirem valores de medição para o ganho de ponto (traço "—" na célula), isto é automaticamente avaliado com "OK".

•(3) Número de medições:
Quantidade de folhas de medição, que devem ser consideradas quando do controle de impres­são contínua. Só são consideradas medições, que foram medidas após a seleção da folha OK.

•(4) Dentro da tolerância:
Proporção das medições, que em comparação com a folha OK conforme o padrão de impressão estão dentro da tolerância. Se pelo menos 68% estiverem dentro da tolerância, a impressão contínua é avaliada com "OK".

•(5) Tabela com resultados de medição de cada cor:
Média (Mid), mínimo (Min) e máximo (Max) para Delta E (ΔE), densidade (D) e aumento do valor de tom (TWZ) referente a cada cor das medições consideradas.

·Média (Mid)
Valor médio de todos os valores de medição das folhas de impressão medidas

·Mínimo (Min) e máximo (Max)
Valor médio menor, ou ainda, maior de todas as folhas de medição medidas.
Para fins de cálculo, é inicialmente calculado o valor médio de cada folha de medição. O exemplo a seguir exemplifica isso através da densidade:

Neste exemplo, a densidade média da folha de medição 2 (1,63) é o mínimo e a da folha de medição 3 (1,83) é o máximo.

·Valor de medição vermelho
Este valor está fora da tolerância no padrão de impressão selecionado.

·Traço "—" na medição:
Este valor não foi medido pelo operador no aparelho de medição de cor.

·Não foram encontrados dados Lab nas medições!:
O protocolo de medição não contém os valores necessários. Causa: A medição de cor foi efetuada com uma versão software não apoiada. Veja Condições prévias.

·Não foram encontrados dados para padrão de impressão!:
Não há valores para a cor ou para a classe de papel no padrão de impressão.

(6) Padrão de impressão

•Padrão de impressão utilizado e classe de papel utilizada. O padrão de impressão pode ser alte­rado posteriormente (lista de seleção "Padrão de impressão" na navegação à esquerda). Veja também Lista de seleção "Padrão de impressão"

(7) Condições de medição

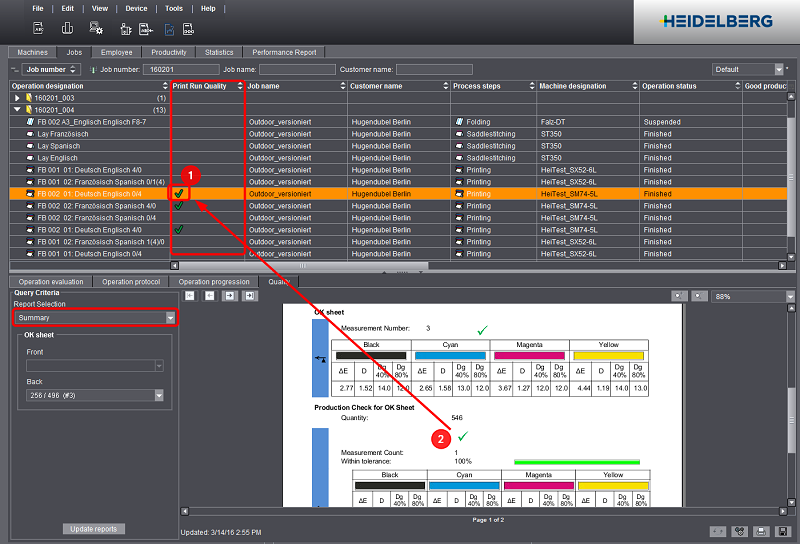

Apresentação da qualidade de edição na vista da encomenda

Para a verificação rápida da qualidade da cor de uma operação, é indicado na coluna "Qualidade de tiragem" o estado do controle da continuação (1). Neste caso trata-se de um estado, que é indicado no relatório "Qualidade da operação ’Resumo’" (2)
