Vista da encomenda

Na visualização da encomenda você obtém um rápido resumo de suas encomendas com os respec­tivos resumo e avaliação da encomenda.

Avaliação de encomendas

Na guia "Avaliação de encomenda" você obtém avaliação de tempo e de material refente à enco­menda como um todo. Dependendo das operações envolvidas na encomenda e da profundidade de integração na sua configuração, são representadas diferentes informações.

As informações a seguir são representadas na avaliação d/encomenda:

Tempos (diagrama de barras)

O diagrama de barras mostra as taxas percentuais do tempo de produção. Aqui, os tempos de pro­dução individuais (percentuais) sempre se referem tempo de processamento efetivo.

•Tempo efetivo de funcionamento = soma de todos os períodos de tempo em que havia uma ope­ração de uma encomenda carregada numa máquina.

O tempo efetivo de processamento sempre corresponde a 100%. Abaixo do diagrama de barras os valores absolutos e percentuais da produção são mostrados mais uma vez de modo individu­alizado.
A divisão e a detecção de tempos depende de sua configuração nas categorias de tempo e nos tipos de tempo na configuração dos aparelhos. Veja para tal Categoria de tempo.

Tempos (por operação)

Listagem dos tempos por operação. Todos os tempos são explicados por tipo de medição do tempo.

Impressões

Listagem das impressões (quantidade boa, quantidade de maculatura e quantidade total por opera­ção.

Impressões (ColorImpressions e BlackImpressions)

"Impressões" é o número de páginas impressas na impressão digital. Uma "Impressão" corresponde a uma página impressa unilateral. Há uma distinção entre ColorImpressions e BlackImpressions: ColorImpressions são todas as impressões, que contém pelo menos uma cor. BlackImpressions são as impressões, que só contém preto.

Consumo de material

Dependendo da encomenda, é listado o consumo de material. Entre estes:

•Consumo de chapas
Indica a quantidade de placas expostas.

•Consumo de papel
O consumo de papel é detectado pela indicação de consumo de material da máquina. Neste contexto o número de material entrada na máquina tem de corresponder ao número de artigo do papel planejado. Qual papel foi planejado para uma operação consta da etapa de trabalho "Impressão" (veja Guia "Materiais"). Se for entrado um outro número de artigo, o papel é detectado como "Outro consumo de material".

•Outro consumo de material
Esta lista exibe todos os demais materiais detectados, que não podem ser atribuídos a chapas, papel ou cliques. Isto também inclui, p.ex., papel conhecido no MDS, porém, não atribuído à encomenda.

Qualidade da encomenda

Condição básica: A guia só é visível quando a encomenda selecionada obtém uma etapa de impressão.

A qualidade da encomenda oferece um resumo rápido da qualidade da impressão de todas as ope­rações de impressão da encomenda selecionada, com referência ao padrão de impressão pré-ajus­tado. Você pode utilizar este relatório, para apresentar ao seu cliente uma avaliação completa da qualidade da cor.

A qualidade da encomenda indica as seguintes avaliações:

•A folha OK é comprada com o conjunto de cores molhadas do aparelho de medição e avaliada com base nas tolerâncias no padrão de impressão.

•As folhas de impressão da tiragem são compradas com a folha OK e avaliadas com base nas variâncias no padrão de impressão.

•A encomenda obtém uma avaliação completa da qualidade com base na avaliação da folha OK e da avaliação da folha de impressão da tiragem.

O relatório de qualidade "Resumo da qualidade da operação" fornece uma análise mais detalhada de todas as operações. Veja para tal Qualidade da operação "Resumo".

Indicação: Você pode alterar o padrão de impressão pré-ajustado nos pré-ajustes do Ana­lyze Point. Veja Alterar o padrão de impressão globalmente.

Condições Software

Com referência à indicação da qualidade da encomenda valem as seguintes condições de software para aparelhos de medição:

•Prinect Image Control I:
não é apoiado

•Prinect Image Control II:
a partir de I13A

•Prinect Axis Control I
não é apoiado

•Prinect Axis Control II:
a partir de S12B

•Prinect Inpress Control:
a partir de S12B

Por quanto tempo os relatórios de cores são salvos?

Caso dados de medição não devam ser indicados apesar das versões atuais do software, pode ocor­rer que eles já sejam apagados no Analyze Point. Veja para tal Tempo de arquivamento dos relatórios.

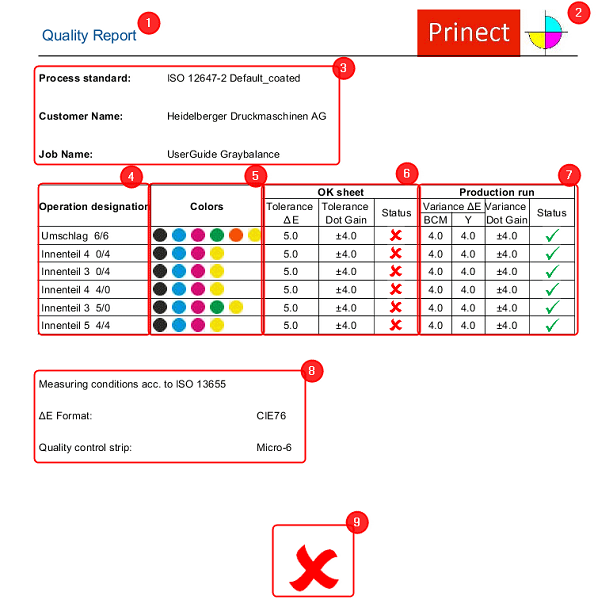

Relatório "Qualidade da encomenda"

(1) Título do relatório

(2) Logotipo que você escolheu. Veja Logotipo.

(3) Dados do cabeçalho:

•Padrão de impressão, que você selecionou (2). Veja Alterar o padrão de impressão globalmente.

•Nome do cliente

•Nome da encomenda

Tabela de passo de trabalho:

•(4) Designação da operação:
Lista de todos os passos de trabalho de impressão
Quando impressão frente e verso estão separadas, elas são listadas como duas operações dis­tintas. Caso não existam dados de medição de cor, surge a entrada "Nenhum dado encontrado!" nas colunas "Folha OK" e "Impressão da tiragem".

•(5) Cores:
Cromaticidade da operação

•(6) Folha OK:

Indicação: Você seleciona a folha OK no relatório "Resumo". Veja Folha OK.

·Tolerância ΔE:
Tolerância Delta E, permitida para a folha OK, conforme o padrão de impressão.

·Tolerância TWZ:
Tolerância do aumento de valor de tom, permitida para a folha OK, conforme o padrão de impressão.

·Status:
Avaliação da folha OK com o símbolo de status, para saber se este está dentro da tole­rância. Veja Símbolos status.

•(7) Impressão da tiragem:

·Variação ΔE (BCM):
Variação Delta E para black, cyan e magenta, permitida para a produção boa conforme o padrão de impressão.

·Variação ΔE (Y):
Tolerância Delta E yellow, para a produção boa, conforme o padrão de impressão.

·Status:
Avaliação da impressão contínua com o símbolo de status, para saber se pelo menos 68% das folhas boas está dentro da variação. Veja Símbolos status.

Indicação: No caso dos valores de tolerância e variância indicados, não se trata de de valo­res medidos na realidade, senão de divergência permitidas conforme o padrão de impres­são.

(8) Outras informações:

•Condições de medição:
Padrão de impressão empregado

•Formato ΔE empregado. Atualmente é empregado o padrão "CIE76".

•Faixas de medição de cor:
Lista de todas as faixas de medição de cor de todas as operações utilizadas para a medição de cor.

(9) Avaliação geral: Especifica a qualidade de toda a encomenda. Veja a tabela abaixo em "Avaliação geral".

Símbolos status

Símbolo status	Explicação
	Folha OK A qualidade da operação está em encomenda. Conforme o padrão de impressão pré-ajustado, a folha OK está dentro da tolerância. Impressão contínua A qualidade da impressão contínua está em encomenda. Pelo menos 68% da produção boa da operação estão dentro da tolerância, em comparação com a folha OK. Avaliação total A qualidade da encomenda está em encomenda. Todas as operações da encomenda estão em encomenda, tanto na avaliação das folhas OK, quanto na avaliação da impressão contínua.
	Folha OK A qualidade da operação não está em encomenda. Conforme o padrão de impressão pré-ajustado, a folha OK não está dentro da tolerância. Impressão contínua A qualidade da impressão contínua não está em encomenda. Menos de 68% da produção boa da operação estão dentro da tolerância, quando comparados com a folha OK. Avaliação total A qualidade da encomenda não está em encomenda. Pelo menos uma avaliação de folha OK, ou avaliação de impressão contínua da operação não está em encomenda.
	Avaliação total Pelo menos uma operação da encomenda não tem dados de medi­ção adequados, ou pelo menos uma operação ainda não foi impressa.

Alterar o padrão de impressão globalmente

A avaliação dos dados da medição das cores no Analyze Point pode ser ajustado a partir de um padrão de impressão global. Esse padrão de impressão é aplicado assim que os dados de qualidade de uma operação são recebidos. O ajuste-padrão é "ISO 12647-2 HDM_Default". Isso pode ser alte­rado nas Preferências. Veja Predefinições no Analyze Point.

Alterar padrão de impressão para operação única

A avaliação dos dados da medição das cores no Analyze Point pode ser ajustada a partir de um padrão de impressão global. Às vezes acontece que os dados colorimétricos de uma operação devem ser avaliados de acordo com outro padrão de impressão (por exemplo, se o cliente tiver seu próprio padrão de impressão). Nesse caso, o padrão de impressão para essa operação pode ser modificado em Ponto de análise.

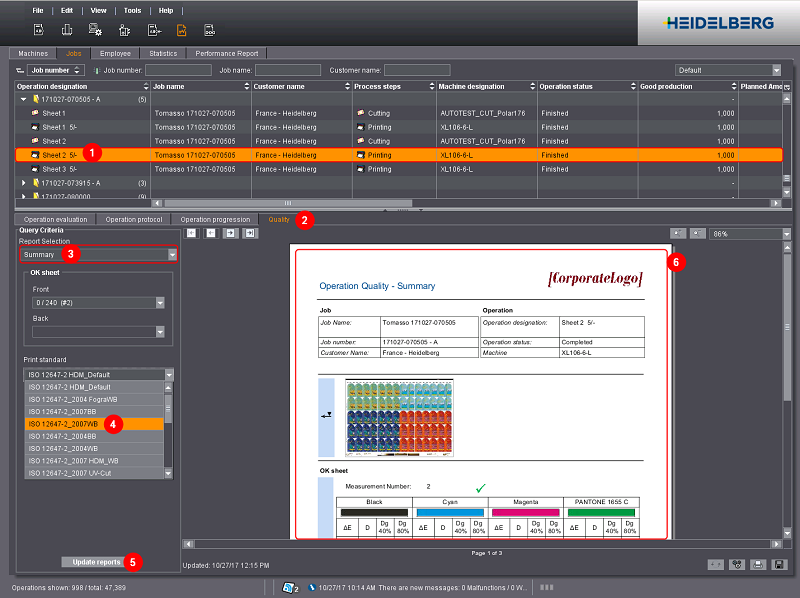

Para alterar o padrão de impressão para uma única operação, faça o seguinte:

1.Selecione o período de tempo para o qual pretende padrão de impressão (1).

2.Mude para a guia "Qualidade" (2).

3.Selecione o relatório "Resumo" (3).

4.Na lista "Padrão de impressão", selecione o padrão de impressão que você deseja usar para o processo de trabalho (4).

5.Clique em "Atualizar relatórios" (5).

O relatório é atualizado (6). A avaliação dos dados colorimétricos é agora baseada no padrão de impressão recentemente selecionado.
