Qualidade da operação "Decurso"
O relatório indica o desenvolvimento dos valores de medição Delta E, densidade e aumento do grau de cobertura. Os resultados da medição são representados do mesmo modo, como o operador os vê no aparelho de medição de cor. Assim o relatório serve de base entre o produtor (operador do Cockpit) e operador da máquina de impressão.
Condições prévias
Veja Condições prévias.

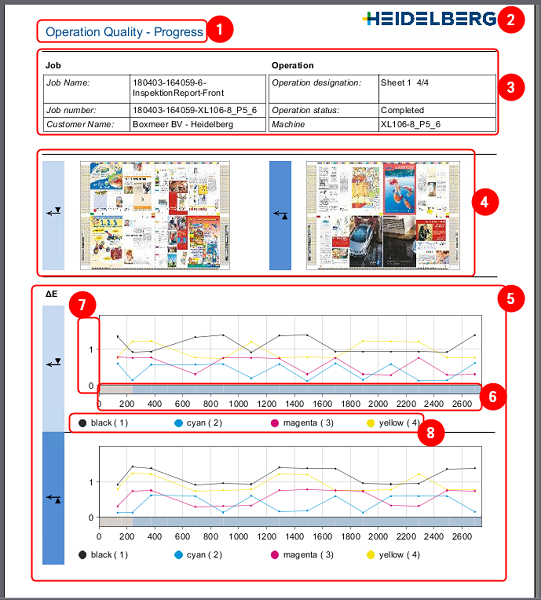

(1) Título do relatório
(2) Logotipo que você escolheu. Veja Logotipo.
(3) Dados do cabeçalho:
•Informações sobre a encomenda
•Informações sobre o passo de trabalho
(4) Thumbnails para impressão frente e verso
(5) Diagramas para delta E e densidade para cada impressão frente e verso:
•(6) Eixo X:
·Representação das fases de impressão ajuste (cinza) e produção boa (azul).
A fase de impressão "Estabelecer" só é indicado, quando nas pré-configurações estão ativadas as medições para folhas de maculatura (veja Apresentar medição para folha de maculatura nos relatórios "Progresso" e "Avaliação de zona").
·Subdivisão do eixo em "Medição", "Tempo" ou "Impressões".
Os pontos de referência baseiam nas pré-configurações (veja Tamanho de referência no relatório "Progresso").
•(7) Eixo Y:
·Divisão do eixo em: Desvio cromático Delta E / Densidade em %
•(8) Cor e número da unidade de impressão

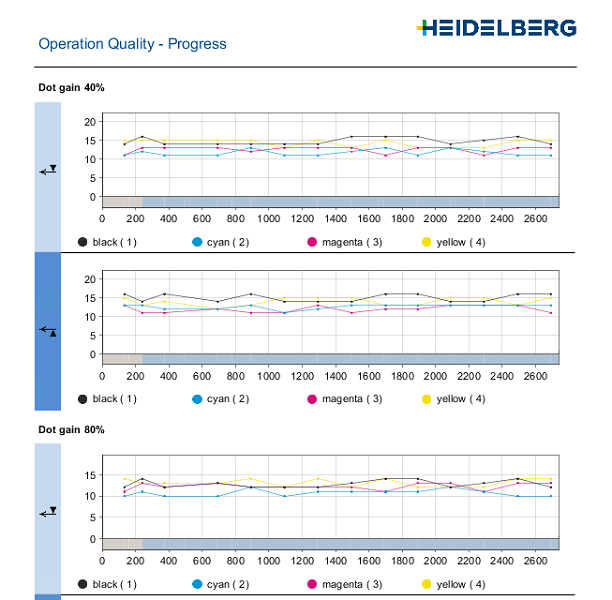

Ganho de ponto (figura inferior):
•Apresentação do aumento do grau de cobertura para todos os aumentos de coloração medidos.
(1)

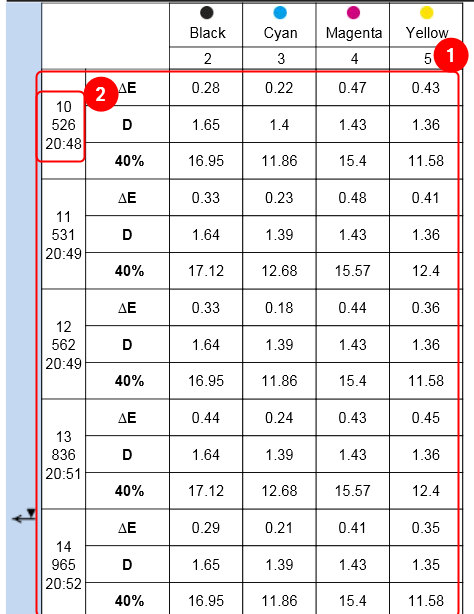

•(1) Medições individuais:
Apresentação valores de medição para aumento do grau de cobertura, Delta E e densidade para cada medição.
Essas medições individuais só são exibidas se isso for ativado nas preferências. Veja Predefinições no Analyze Point.
•(2) Detalhes da medição:
·Número de medição (primeiro número)
·Número da folha (segundo número)
·Hora (terceiro número)
