Conexão de Data Terminal com máquinas JDF

A Heidelberg fornece a todos os fabricantes de máquinas uma interface baseada em JDF/JMF para conectar máquinas ao Prinect. Se a sua máquina tiver essa interface, ela poderá ser conectada on-line. Para obter uma descrição desse tipo de conexão, consulte também Data Terminal com máquina JDF (conexão on-line de outros fabricantes).

Para conectar uma máquina com uma interface JDF/JMF, proceda da seguinte forma:

1.Inicie o Prinect Cockpit.

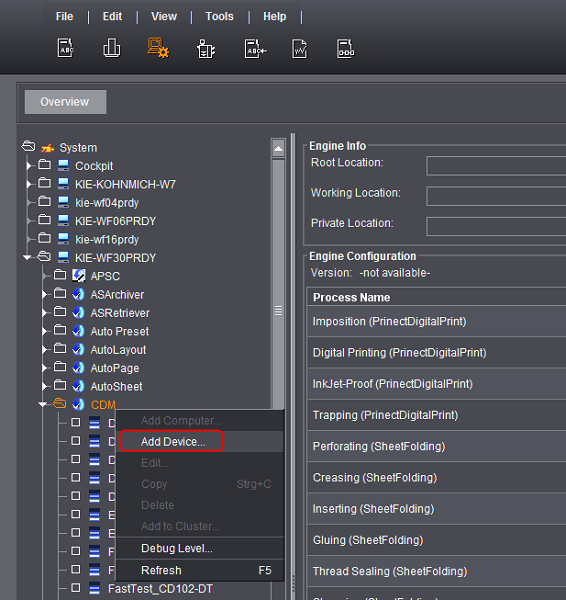

2.Mude para o menu "Administração > Sistema" e marque o computador no qual o Prinect Mana­ger foi instalado.

3.Marque o motor "CDM".

4.No menu de contexto, selecione a entrada "Adicionar equipamento":

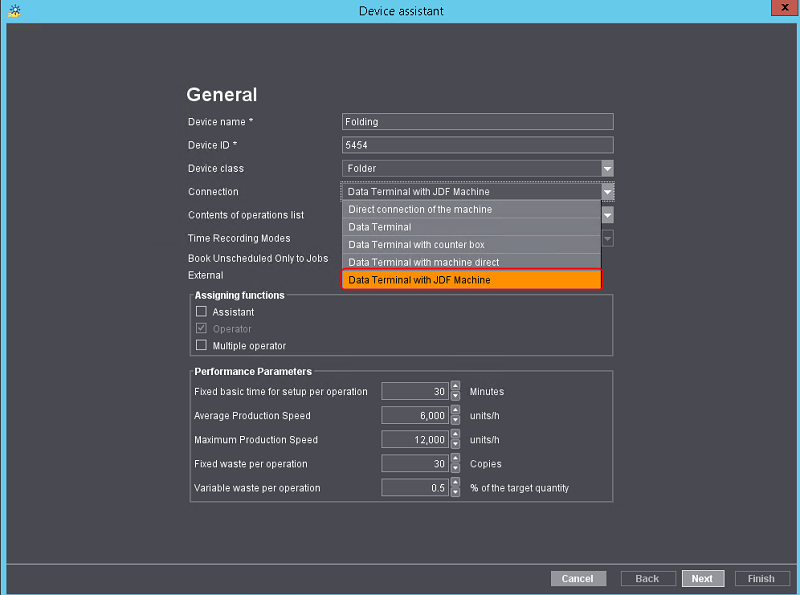

Abre-se o assistente do dispositivo:

5.Selecione a conexão "Data Terminal com máquina JDF".

6.Defina todos os outros ajustes até o passo "Configuração da máquina JDF". Veja:

·Configuração geral do aparelho

·Atribuição de grupos de operação

·Atribuição de operações

·Atribuição de grupos de usuários

·Criar variantes

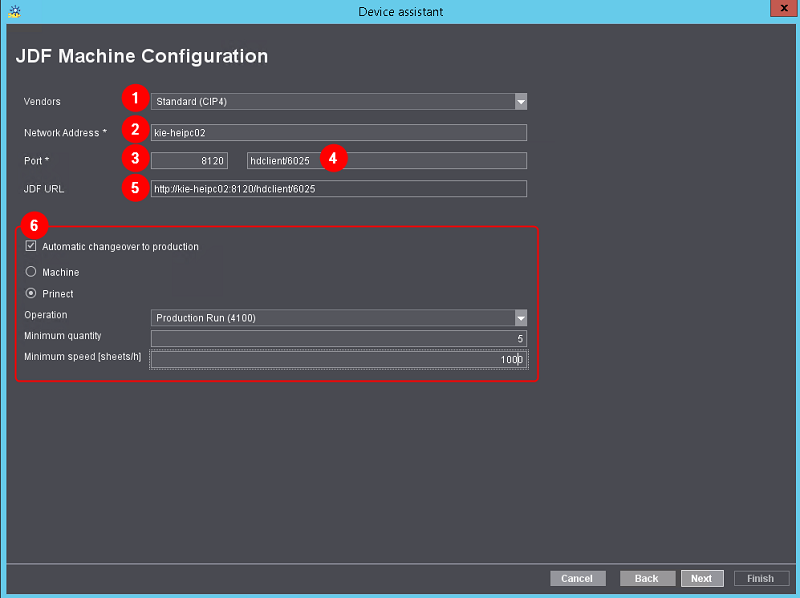

7.Defina os ajustes para a máquina no passo "Configuração da máquina JDF":

(1) "Provedor"

Com a interface JDF/JMF, a máquina se comunica de acordo com as especificações CIP4. Esse ajuste é selecionado por padrão e não pode ser alterado.

(2) "Endereço de rede"

Digite o nome ou o endereço IP sob o qual a máquina pode ser acessada na rede.

(3) "Porta"

Digite a porta pela qual a máquina pode ser alcançada.

(4) Nome do serviço (se necessário)

Algumas máquinas são adicionalmente endereçadas por um nome de serviço. Em caso afirmativo, insira o nome do serviço aqui.

(5) "JDF-URL"

O endereço de rede, a porta e o nome do serviço formam automaticamente o JDF-URL, através da qual a máquina e o Prinect se comunicarem entre si.

(6) "Comutação automática para produção"

Com esta opção, você pode definir como comutar entre a configuração e a produção. Os seguintes casos de uso são possíveis:

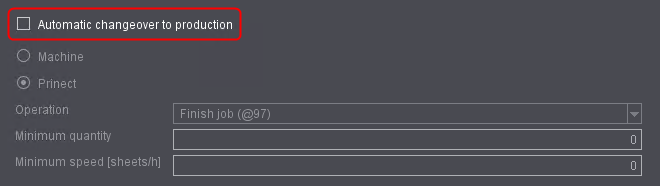

•Comutação manual
O operador da máquina pressiona uma mensagem RDO no Data Terminal para comutar entre a configuração e a produção. Para este caso de aplicação, desative a opção "Comutação automá­tica para produção".

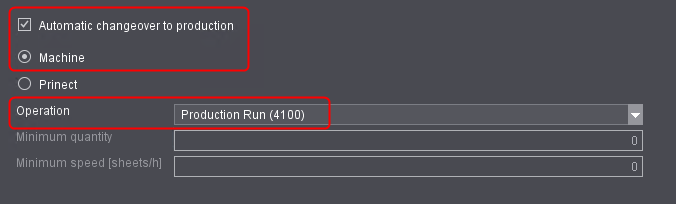

•Comutação pela máquina
A comutação é feita automaticamente pela máquina, avaliando o status do aparelho. Nem todas as máquinas dispõem dessa opção. Em caso de dúvida, entre em contato com o fabri­cante da sua máquina.
Para este caso de uso, defina as opções da seguinte forma:

·Ativar a opção "Comutação automática para produção"

·Ativar a opção "Máquina"

·Selecione a operação (mensagem RDO) para a produção

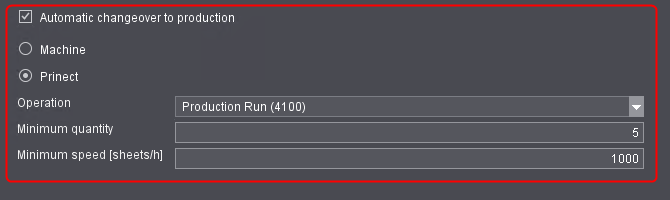

•Comutação por Prinect
A comutação ocorre automaticamente via Prinect (análogo ao quadro de contagem). Para este propósito, as quantidades retornadas das máquinas são avaliadas e a velocidade da máquina calculada. Se uma quantidade mínima definida e a velocidade mínima foram atingidas, o sis­tema muda automaticamente para a produção.
Para este caso de uso, defina as opções da seguinte forma:

·Ativar as opções "Comutação automática para produção"

·Ativar a opção "Prinect"

·Selecione a operação (mensagem RDO) para a produção

·Insira a quantidade mínima e a velocidade mínima para alcançar a produção

8.Clique em "Continuar".

9.Defina os ajustes no passo "Resumo"
Veja Assistente - Resumo.

10.Clique em "Pronto".

Com isso, você criou com sucesso o aparelho de pós-processamento com a interface JDF/JMF.
