Como estabeleço uma ligação com o Prinect Press Center?

Para que o Prinect Pressroom Manager/Prinect Integration Manager possa enviar os dados da enco­menda à impressora, deve ser estabelecida uma ligação. Para tal, tem de ser definido em cada "lado" de que máquina se trata. Isto é feito através da "ID do local de trabalho".

Indicação: Neste manual descrevemos apenas a ligação on-line de uma impressora Prinect Press Center. Você encontra um apanhado geral das variantes de ligação no capítulo Conectar máquinas.

Procedimento

1.No Prinect Pressroom Manager/Prinect Integration Manager deve ser criado um novo equipa­mento CDM através do "CDM" (Central Device Manager).

Criar aparelho novo no Central Device Manager

2.No Prinect Press Center, configurar a memória de dados "Workplace Interface"

·Sincronização da configuração RDO com a impressora

·Configurar a exportação dos dados da medição das cores no Prinect Press Center (apenas no caso de ligação do Prinect Axis Control II/Prinect Inpress Control)

Criar aparelho novo no Central Device Manager

Exemplo: Criar a impressora "SM102-8-P" no Prinect Pressroom Manager/Prinect Integration Mana­ger

1.Inicie o Prinect Cockpit.

2.Mude para a área "Administração > Ajustes > Sistema" e marque a unidade de processamento na qual foi instalado o Prinect Pressroom Manager/Prinect Integration Manager.

3.Selecione o Engine "CDM".

4.Abra o menu de contexto "Adicionar aparelho".

O assistente de aparelhos é aberto:

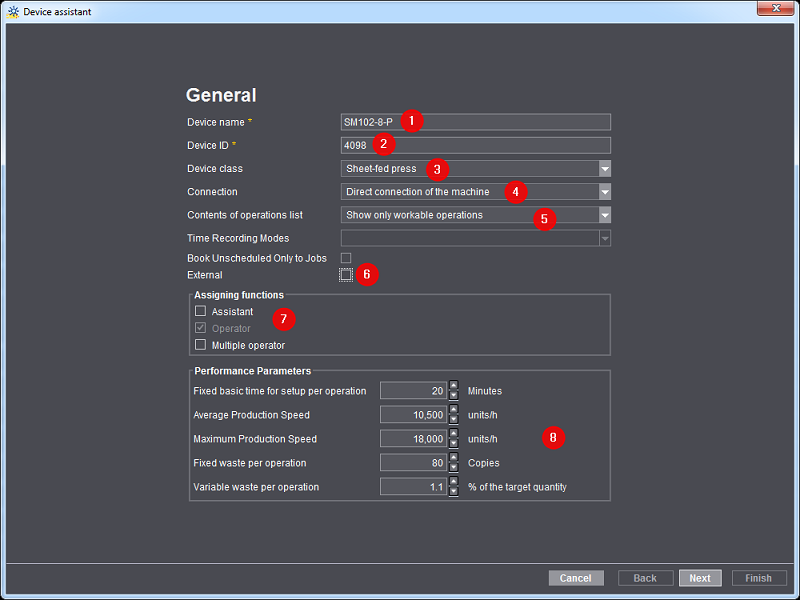

Assistente - Generalidades

5.Introduza em "Nome do aparelho" a designação para a máquina que deseja ligar (1).

O local de trabalho/máquina tem de ter uma designação única no Prinect Workflow. Podem ser utilizados 30 caracteres, no máximo. Esta designação serve de identificação da máquina para o utilizador em todo o Prinect Workflow (por exemplo, no Scheduler e no Analyze Point).

6.Insira uma identificação do equipamento (DeviceID) (2).

·A identificação do aparelho só pode conter os caracteres [a-z], [A-Z], [0-9].

·Se a identificação do aparelho já tiver sido atribuída, tal é indicado e tem de introduzir uma nova.

·A identificação do aparelho serve de atribuição unívoca da máquina no seu Prinect Workflow. A identificação do aparelho tem de ser harmonizada com o Management Information System.

7.Selecione, na lista de seleção "Classe de aparelho", a entrada da lista "Impressora de folha-a-folha" (3).

8.Selecione, na lista de seleção "Ligação", a entrada da lista "Máquina direto" (4).

9.Selecione, na lista de seleção "Conteúdo da lista de trabalho", a entrada desejada (5).

Neste exemplo, "Indicar ciclos de trabalho executáveis e planeados". Para saber quais os efeitos da seleção, veja Conteúdo dos ciclos de trabalho.

10.Desative a opção "Externo" (6).

11.Como próximo defina os papéis (7). Ou seja, vai definir quem pode iniciar sessão na máquina. O indicador de função "Operador" está ativada de modo padrão, não podendo ser desativada.

Ative a função "Assistente", se na máquina trabalharem também assistentes além do operador.

Ative a função "Usuário múltiplo", quando um operador trabalha na máquina, de ao mesmo tempo numa outra máquina. Via de regra este não é o caso nas impressoras. O usuário múltiplo é quase sempre utilizado nas máquinas de processamento posterior.

Uma descrição detalhada sobre as funções pode ser encontrada em Atribuição de funções.

12.Na área "Valores de serviço" (8) não é necessário efetuar quaisquer alterações. Aqui são regis­tados, dependendo da categoria de equipamentos selecionada, os valores padrão do Master Data Store. Os valores padrão registados aqui serão consultados apenas no caso de uma ope­ração recém criada como modelo para o cálculo dos tempos de produção. Estes tempos de pro­dução calculados são então considerados no escalonador, no planeamento da operação. Em um Workflow Prinect com um Management Information System (MIS), os tempos de produção são fornecidos pelo MIS.

Os "Valores de serviço" também são importantes para o assistente de planejamento. Com base nestes valores, e caso não haja informações MIS à disposição, é calculado o comprimento de uma operação. Mais detalhes sobre o assistente de planejamento consta de Assistente de planejamento.

Velocidade máxima de produção:
A velocidade aqui entrada é utilizada no Analyze Point para calcular o índice de velocidade. Veja Índice de velocidade.

13.Clique em "Continuar".

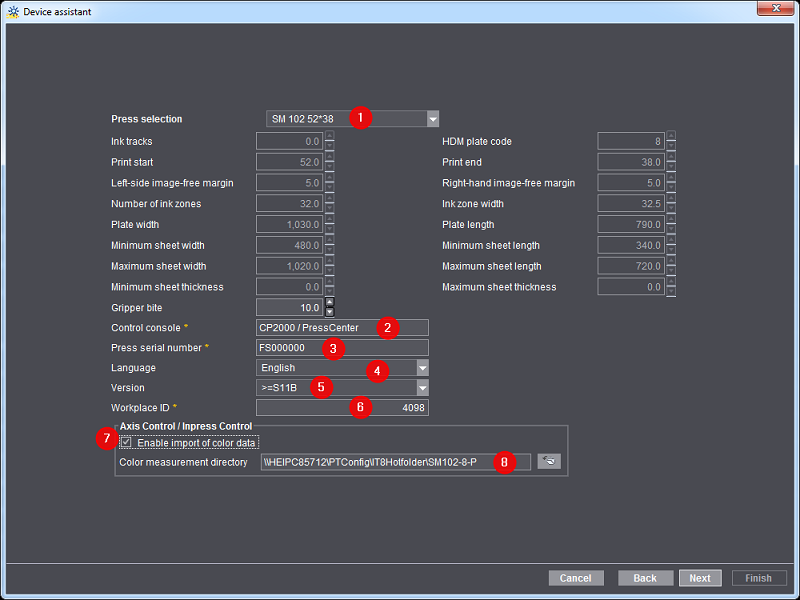

14.Selecione a máquina de impressão que deseja ligar (1).

15.Na secção "Painel de comando", selecione a entrada "CP2000/PressCenter" (2).

16.Em "Número da máquina", introduza o número da máquina efetivo (3).

O número da máquina é necessário para as seguintes funções:

·Para a importação automática das curvas características relativas à entintagem da impressora no Prinect Pressroom Manager/Prinect Integration Manager.

·Para que o Analyze Point possa avaliar as cores de medição de dados.

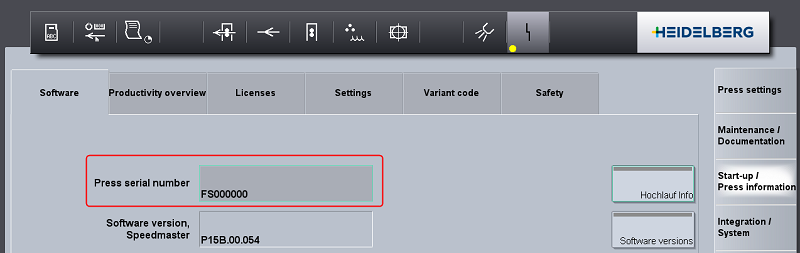

Você deve primeiro ler o número da máquina no console de controle da impressora (por exem­plo, na área "Serviço > Entrada em funcionamento / Informações relativas à máquina > Sof­tware > Nmero da máquina").

17.Em "Idioma", selecione o idioma que também está disponível na máquina de impressão (Prinect Press Center) (4).

A seleção do idioma é relevante para a geração automática do ficheiro XML de exportação. Este arquivo XML contém todas as operações (mensagens RDO) e dados do pessoal atribuídos à máquina de impressão e será, mais tarde, importado no Prinect Press Center. As operações (mensagens RDO) são apresentadas no Prinect Press Center no idioma que é aqui definido.

18.Em "Versão", introduza a versão do Prinect Press Center instalada na sua máquina de impres­são (5).

19.Introduza na área "ID do posto de trabalho" um número (número do local de trabalho) (6).

Trata-se do número de identificação único do local de trabalho no seu Prinect Workflow. O número pode ter 6 caracteres, no máximo, e só pode conter algarismos.

Este "ID do local de trabalho" também tem de ser entrado mais tarde no Press Center na confi­guração da memória de dados.

20.Active na área "Axis Control/Inpress Control/Inspectio Control", a opção "Ativar leitura dos dados de medição de cores" (7); somente a partir da versão S10A.

Só tem de activar a opção, se tiver ligado um Prinect Axis Control/Prinect Inpress Control à máquina de impressão.

21.Introduza, de seguida, o diretório dos dados da medição das cores (8).

Para cada máquina de impressão com um Prinect Axis Control/Prinect Inpress Control tem de ser definido um diretório dos dados da medição das cores próprio. Neste diretório dos dados da medição das cores serão guardados os dados da medição das cores (arquivo IT8) gerados pelo Prinect Axis Control/Prinect Inpress Control. Por padrão, o diretório "[Prinect Manager nome do servidor]\PTConfig\IT8Hotfolder\[Nome do equipamento]" está sempre definido.

No painel de controlo Prinect Press Center, tem ainda de configurar a exportação dos dados das cores.

22.Clique em "Continuar".

Como próximo defina o número das unidades de impressão.

Aqui estabelece um determinado modelo para a sua máquina de impressão. Isto é necessário, pois aquando da entrada da encomenda é com base neste "modelo" que são calculadas as pas­sagens necessárias pela máquina de impressão para executar a encomenda. Se, por ex, estiver a trabalhar com uma impressora de 8 cores sem dispositivo inversor e quiser imprimir uma encomenda 4/4, são precisas duas etapas de impressão. Com um dispositivo inversor, apenas uma passagem.

23.Com as teclas de seta ajuste a quantidade de unidades de impressão que a máquina selecio­nada tem.

24.Clique em "OK".

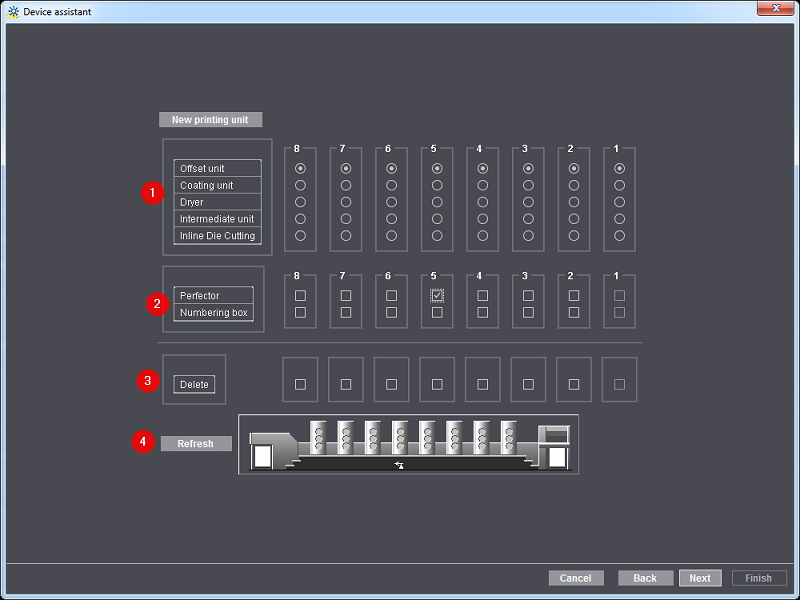

Como próximo deverá definir o tipo de unidades de impressão (1), pelo clique no respectivo cír­culo (ponto preto no círculo).

25.Defina, se a unidade de impressão possui um dispositivo inversor e/ou um numerador 0 (2). Para tal, clique no respectivo quadrado.

Neste exemplo há um dispositivo inversor no 5. Existe uma unidade de impressão (marca de seleção na caixa), mas não um numerador (caixa sem marca de seleção).

26.Para apagar uma unidade de impressão, na área "Apagar" (3) deverá ser selecionada a respec­tiva unidade de impressão (marca de seleção na caixa).

27.Em seguida clique sobre "Atualizar" (4). A unidade de impressão previamente marcada é apa­gada.

28.Clique em "Continuar".

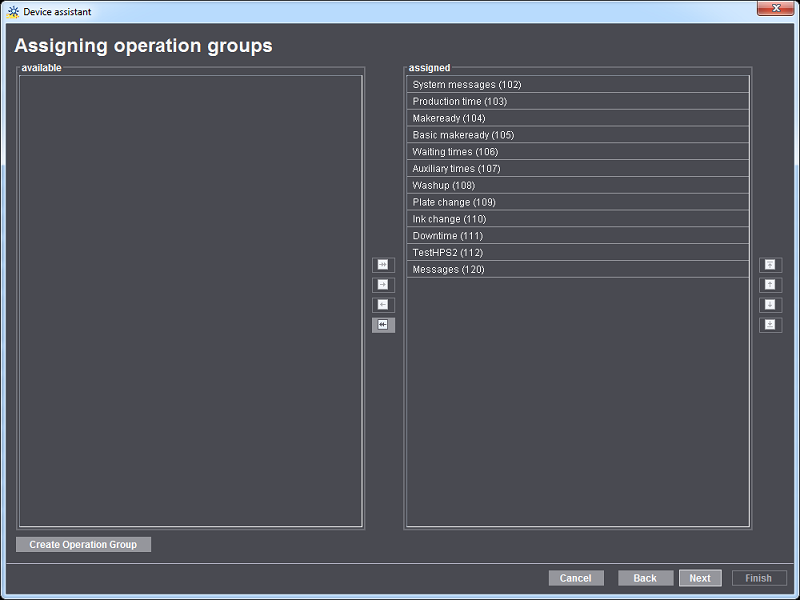

Assistente - Atribuição de grupos de operações

Em seguida, atribui ao aparelho os grupos de operações desejados (grupos de tipos de custos). Isto significa que vai definir aqui que operações (mensagens RDO) podem ser registadas para este apa­relho.

Indicação: Em função da classe do aparelho previamente selecionada são atribuídos de modo padrão alguns grupos de operações.

29.Atribua à máquina os grupos de operações (grupos de tipos de custas) necessários .

Isto significa, tem de adicionar os grupos de operações necessários da área "Disponível" à área "Atribuído". Ou mova os grupos de operações não necessários da área "Atribuído" para a área "Disponível".

São apresentados todos os grupos de operações (grupos de tipos de custas), que já foram cria­dos na Master Data Store e aos quais já foi atribuída, pelo menos, uma operação (mensagem RDO). Encontra uma descrição pormenorizada no Operação (mensagens RDO).

30.Clique em "Continuar".

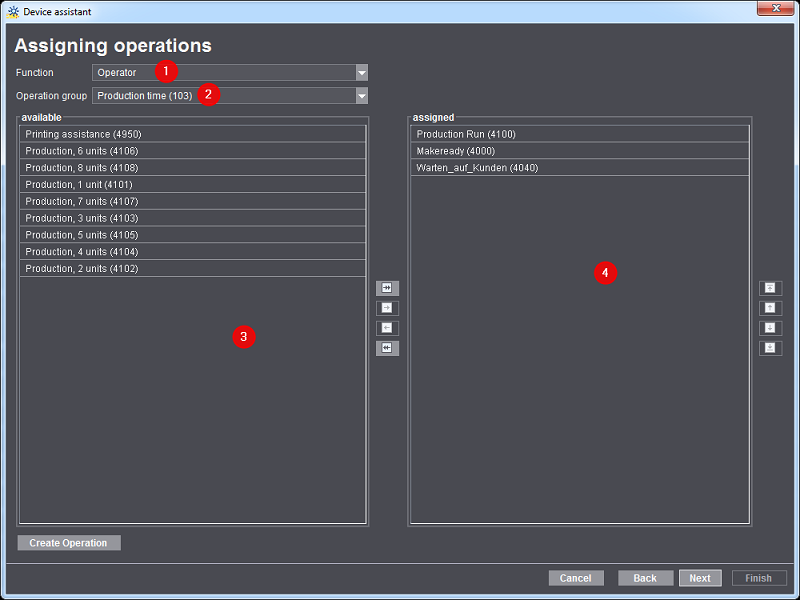

Assistente - Atribuição das operações

Em seguida, vai definir que mensagens podem ser registadas pelo operador e, se ativado previa­mente, pelo assistente e pelo usuário múltiplo. Para o efeito, deve selecionar a respectiva função e definir para cada grupo de operações (grupos de tipos de custas) as operações (mensagens RDO) desejadas.

31.Selecione na área"Função" a entrada "Operador" (1).

32.Selecione um grupo de operações (grupo de tipos de custas) (2).

Na área "Atribuído" serão então apresentadas todas as operações (mensagens RDO) já atribuí­das do grupo de operações selecionado anteriormente (4).

33.Então, as operações (mensagens RDO) necessárias da área "Disponível" (3) devem ser acresci­das à área "Atribuídos" (4). Ou move as operações (mensagens RDO) não necessárias da área "Atribuído" para a área "Disponível".

Indicação: Uma operação (mensagem RDO) sempre deve ser atribuída tão somente a um grupo de operações (grupo de tipos de custas).

Indicação: Se forem definidas mais do que 12 operações (mensagens RDO) por grupo de operações (grupo de tipos de custas), é exibida uma mensagem, que o Prinect Press Center pode apresentar no máximo 12 operações. Então esta mensagem pode ser confirmada ou o número de operações pode ser reduzido para no máximo 12.

34.Repita as etapas de trabalho, até ter atribuído para cada indicador de função e cada grupo de operações (grupo de tipos de custas) as operações (mensagens RDO) necessárias.

35.Clique em "Continuar".

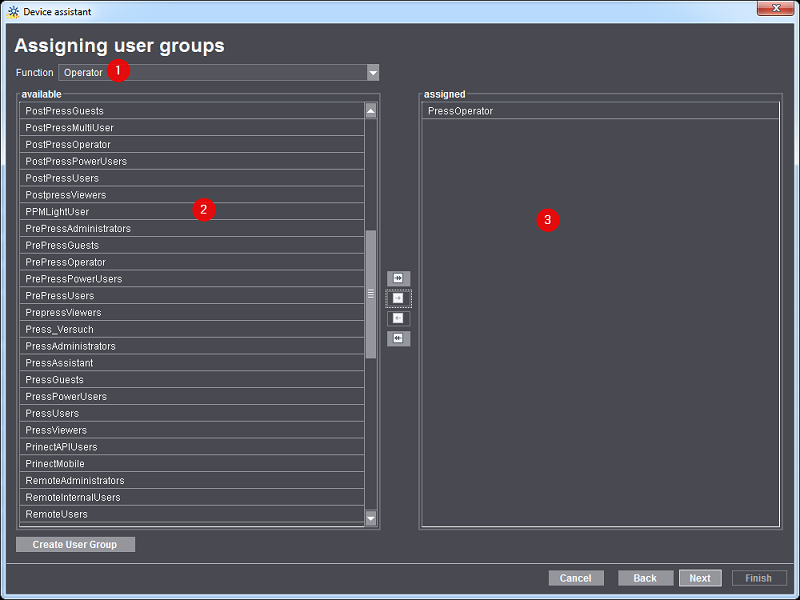

Assistente - Atribuição de grupos de usuários

Em seguida, tem de atribuir ao "Operador" e, se ativado previamente, "Assistente" e o "Usuário múl­tiplo" um ou mais grupos de utilizadores. Cada grupo de operadores contém operadores previamente criados e atribuídos a este grupo de utilizadores. Todos os operadores deste grupo de operadores podem, então, iniciar sessão na impressora como operador ou assistente deste aparelho.

Como criar um novo usuário e atribuir a um grupo de usuários, consta do Como crio uma nova conta de operador? .

36.Selecione na área"Função" a entrada "Operador" (1).

37.Então, o grupo de usuários necessário da área "Disponível" (2) deve ser acrescido à área "Atri­buídos" (3). Ou mova os grupos de usuários não necessários da zona "Atribuído" para a área "Disponível".

Indicação: Tem de ser atribuído pelo menos um grupo de operadores.

38.Repita a atribuição do grupo de operadores para o indicador de função "Assistente" e para "Usuário múltiplo".

39.Clique em "Continuar".

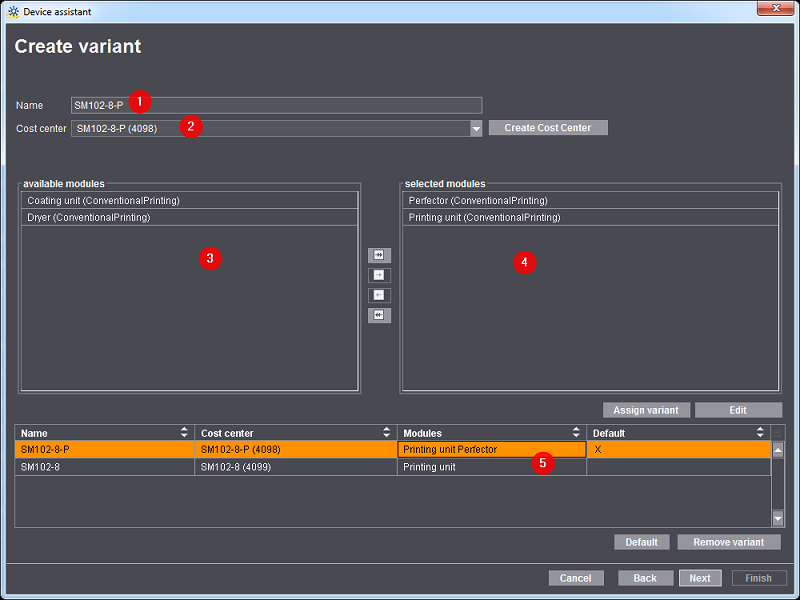

Assistente - Criar variante

Como próximo podem ser definidas as assim chamadas variantes para o equipamento. Já se encon­tra sempre uma variante predefinida. Os efeitos e a criação de variantes são descritos de modo por­menorizado em Criar variantes .

Para criar uma variante, proceda como descrito:

1.Entre o nome da variante sob "Nome" (1).

2.Selecione sob "Departamento das custas" (2) o departamento das custas para a respectiva variante, que foi criada no assistente de aparelhos (veja Criar um departamento das custas novo).

Caso não haja um respectivo departamento de custos, você pode criar um através do botão "Criar departamento de custos". Via de regra os departamentos de custos devem ser criados no assistente de aparelhos.

3.Selecione na área "agregados disponíveis" (3) os agregados respectivamente necessários. Com auxílio das teclas de setas adicione a área "agregados selecionados".

Se o agregado necessário não estiver disponível, crie-o no assistente de aparelhos sob "Agre­gado" (veja Configuração da impressora).

4.Clique no botão "Atribuir variante" e a variante aparece na área inferior da janela (5).

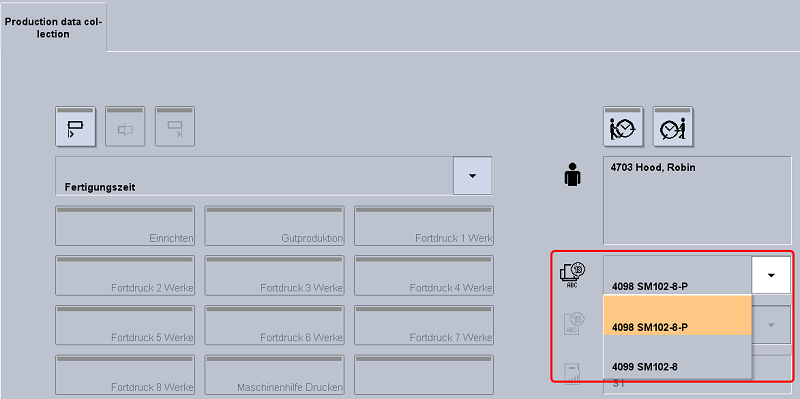

No Prinect Press Center é necessário selecionar uma variante, ou ainda, um departamento de custas antes do início de cada encomenda. Só assim é possível iniciar a encomenda.

5.Clique em "Continuar".

Assistente - Resumo

Aparece um resumo dos parâmetros do aparelho. Aqui pode verificar de novo se o aparelho está con­figurado corretamente. Se desejar realizar alterações, prima a tecla "Voltar" e volte à respectiva janela de diálogo.

6.Se necessário, ative a opção "Ativar pasta de encomenda ampliada".

Encontra uma descrição pormenorizada no Ativar pasta de encomenda ampliada.

7.Se necessário, ative a opção "Ativar impressão".

Encontra uma descrição pormenorizada no Criar etiqueta da palete.

8.Clique em "Pronto".

O novo aparelho foi criado.

Para que os dados da encomenda possam ser enviados do Prinect Pressroom Manager/Prinect Inte­gration Manager à impressora, em caso de necessidade, a sequência e a configuração de importação de PPF criados automaticamente para esta impressora devem ser adaptados ao Prinect Pressroom Manager/Prinect Integration Manager. No caso de um Workflow JDF-PPF, tem adicionalmente de criar uma configuração da importação de JDF.

Agora só falta o outro "lado" (Prinect Press Center).
