Guia "Configurações Layout" para máquinas de impressão Labelfire 340 (ou ainda, DCS 340).

As opções disponíveis nesta guia, são adaptados à máquina de impressão Labelfire 340, ou seja, opções, que não fazem sentido para este tipo de máquina, não são oferecidas. Outras opções são respectivamente ajustadas.

Indicação: O formato final refilado para máquinas de impressão Labelfire 340 é usual­mente retirado do PDF.

Lista de seleção "Substrato"

Seleção do substrato (rolo).

Lista de seleção "Largura"

Aqui você pode selecionar a largura do rolo para o substrato. Assim, você pode especificar melhor a seleção no caso de várias larguras para um substrato.

Lista de seleção "Condição de saída"

Selecione aqui as condições de saída pertinentes ao papel cuja utilização foi definida (veja Parametrização de máquinas para condições de impressão).

Área "Layout"

Opção “Utilizar o arquivo CFF2".

Se você ativar esta opção, poderá importar moldes para etiquetas e caixas dobráveis sob a forma arquivos CFF2 e atribuí-los à repetições contida nos arquivos PDF. Ao clicar no botão "Pesquisar", você pode selecionar um arquivo CFF2 no sistema de arquivos do Prinect Server. As repetições con­tidas nos arquivos PDF são automaticamente atribuídas às formas de corte. As combinações de repe­tições por folha e formas podem ser dispostas automaticamente no substrato de diferentes maneiras.

Condição básica: Para utilizar arquivos CFF2, você deve observar as seguintes condições:

·As páginas individuais por folha em PDF devem corresponder à forma da moldura de for­mato final, ao tamanho e à orientação da forma de corte contida no arquivo CFF2. Se necessário, você pode fazer o ajuste na PDF Toolbox usando "Montagem da página".

·O arquivo CFF2 só pode conter uma forma. Essa pode ocorrer várias vezes.

·O layout do arquivo CFF2 deve conter o mesmo número de repetições em cada linha. Cada coluna também deve conter o mesmo número de repetições.

Indicação: As molduras de formato final das repetições individuais devem encaixar exata­mente nas formas de corte. Se necessário, você pode corrigir este ajuste com as opções na área "Posição de repetição" movendo a página em relação à forma corte.

É possível utilizar os parâmetros "Colunas" e "Linhas" e as opções "Repetir" para parametrizar o número de colunas e linhas no sujeito e, se necessário, repetições. Veja Opções "Colunas / Linhas".

A distância horizontal entre o objeto e a borda do material de impressão e o posicionamento das repetições também podem ser definidos. Veja Opção "Distância Sujet em direção X" e Área "Posição de repetição".

A opção "Utilizar o arquivo CFF2" não está ativada

Se não for carregado um arquivo de forma de corte CFF2, os parâmetros para a definição do layout da folha diferem do Workflow com formas de corte. Veja A opção "Utilizar o arquivo CFF2" está ativada..

Opções "Colunas / Linhas"

Aqui o usuário define o número de repetições na folha de impressão.

A opção "Repetir" só tem efeito se nos campos "Linhas", ou ainda, "Colunas" tive sido entrado um número igual ou maior que "2".

•"Linhas" sem "Repetir"

No campo "Linhas" e no campo "Colunas" existe um "1". As opções "Repetir" não estão ativadas.

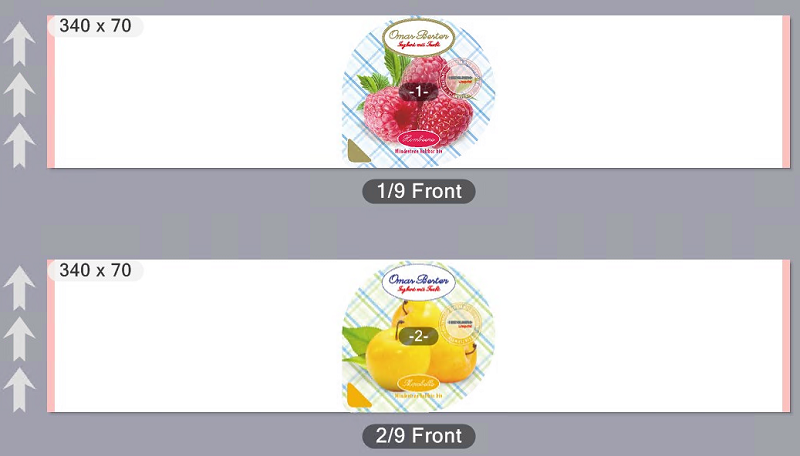

Cada folha tem um número diferente de repetições:

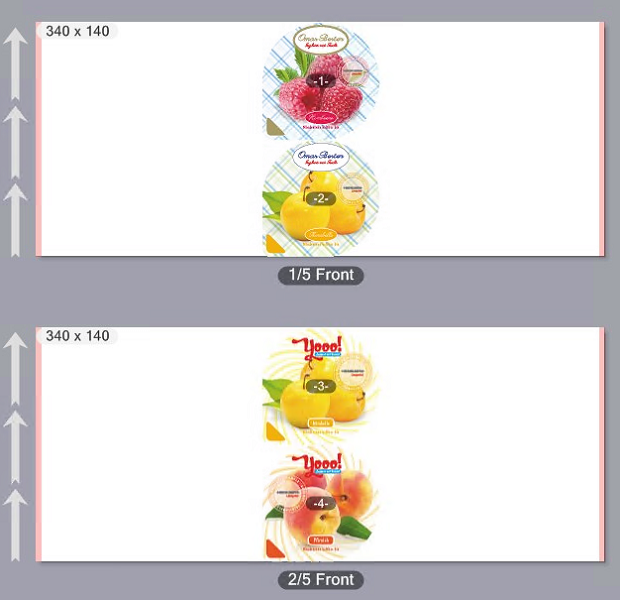

Digite agora um "2" no campo "Linhas".

Em seguida, 2 repetição diferentes são colocadas uma por baixo da outra numa folha:

•"Linhas" com "Repetir"

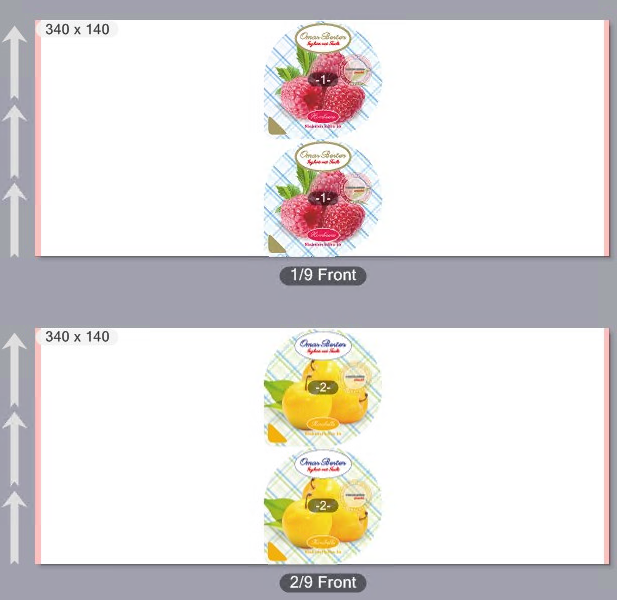

Agora você entra o número "2" no campo "Linhas". A opção "Repetir" é ativada. No campo "Colunas" existe um "1" e a opção "Repetir" está desativada aqui.

Em cada folha, uma repetição é colocada repetidamente uma abaixo da outra:

•"Linhas" com/sem "Repetir"

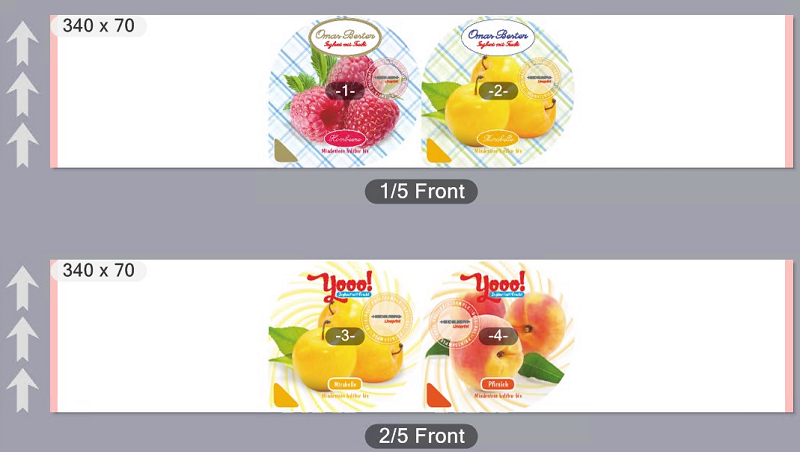

Digite agora um "2" no campo "Colunas". No campo "Linhas" existe um "1" e a opção "Repetir" está desativada aqui.

Em cada folha, 2 repetições diferentes são colocadas uma ao lado da outra:

Ative a opção "Repetir" ao lado de "Colunas".

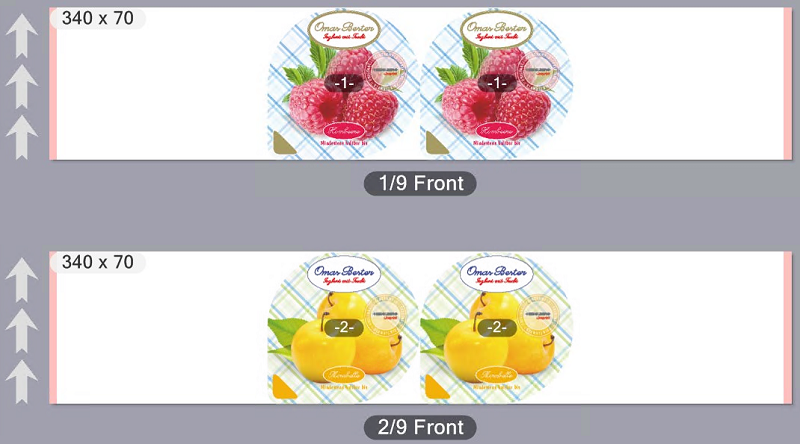

Duas repetições idênticas são colocadas uma ao lado da outra em cada folha:

•Linhas e colunas com repetição.

Digite, respectivamente, um "2" nos campos "Colunas e "Linhas". Ative as duas opções "Repe­tir".

4 repetições idênticas são colocadas em cada folha:

A opção "Utilizar o arquivo CFF2" está ativada.

Opções de "Colunas / linhas" para folhas impressas com formas de impressão CFF2

Se este estiver ativado Opção “Utilizar o arquivo CFF2". e um documento de etiqueta e um respectivo arquivo de forma de corte CFF2 estiverem abertos, só se pode utilizar as opções "Repetir" na área "Layout".

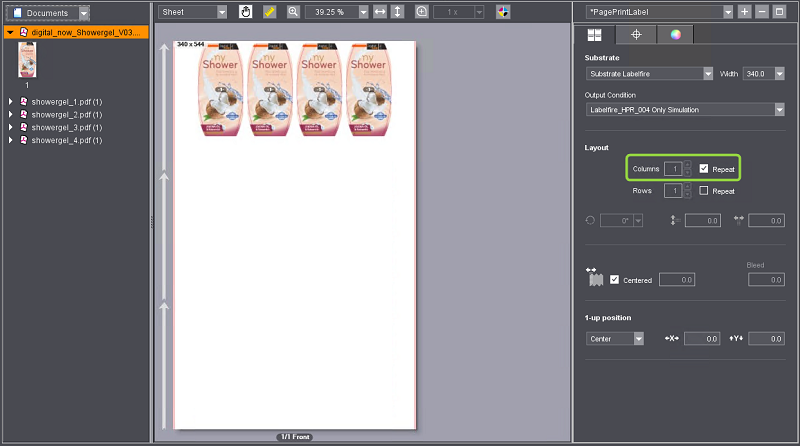

Se ativar a opção "Repetir" para colunas, o substrato é automaticamente preenchido com objetos (por exemplo, etiquetas) na direção horizontal, ou seja, são inseridos tantos objetos quantos os que cabem na largura do substrato.

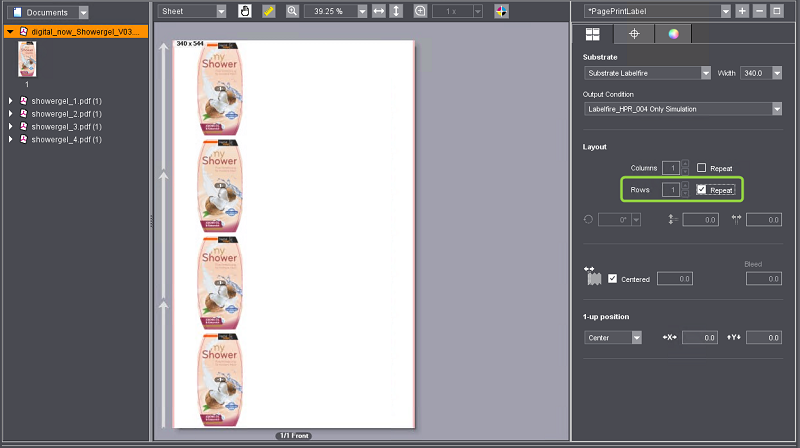

Se apenas a opção "Repetir" estiver ativada para linhas, os objetos são automaticamente dispostos verticalmente.

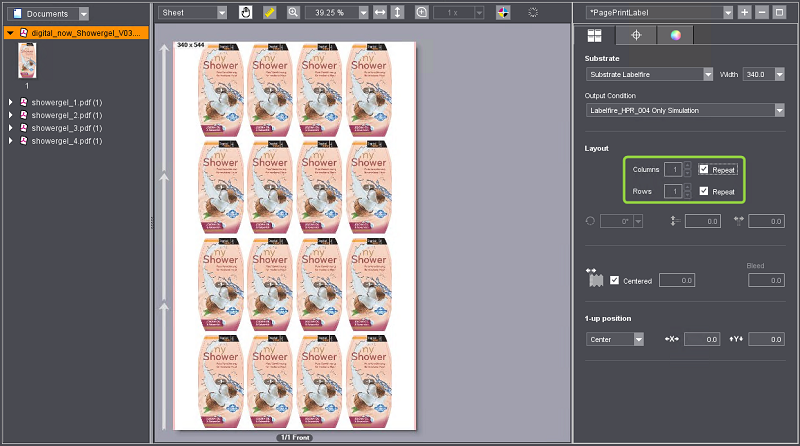

Se ambas as opções "Repetir" estiverem ativadas, o substrato está completamente acolchoado.

Indicação: Por exemplo, você pode organizar automaticamente diferentes etiquetas para combinar com o dado carregado. O respectivo documento PDF deve conter as etiquetas ou os documentos PDF apropriados devem ser acrescentados à encomenda. Em seguida é necessário criar uma lista de páginas com etiquetas diferentes e selecionar a lista de páginas na etapa de trabalho "Impressão digital". Veja Lista de seleção "Formato de indicação".

Forma de corte e arquivos PDF/VT

Também é possível vincular arquivos PDF/VT a formas de corte, por exemplo, para etiquetas indivi­dualizadas. Para arquivos PDF/VT, as opções de configuração para colunas, linhas e repetições não estão disponíveis. O layout da folha é completamente preenchido automaticamente com as etiquetas de acordo com as instruções PDF/VT. Com Opção "Sequência de classificação", você pode influen­ciar a sequência das etiquetas.

Opção "Rotação" (símbolo de ângulo)

Nesta lista de seleção, você pode definir um ângulo de rotação para todos os objetos colocados nas páginas de folha (páginas, etiquetas, folhas dobradas, matrizes de perfuração). Os conteúdos das páginas também são girados.

Os ângulos de rotação 0°, 90°, 180° ou 270° estão disponíveis no sentido horário.

Indicação: Se selecionar a pré-visualização "Layout" na área de pré-visualização, a orien­tação das páginas é indicada pelos símbolos "A".

Opção "Espelhar conteúdo para impressão"

Para imprimir na parte traseira de películas transparentes — especialmente filmes retráteis — você pode ativar a opção "Espelhar conteúdo para impressão". Então os conteúdos são emitidos espe­lhado. Todas as marcas não são refletidas aqui, por ex. as marcas Sensotec e as marcas de registro devem ser impressas corretamente.

Ajustes individuais da folha de bordeamento para distâncias e ângulos de rotação

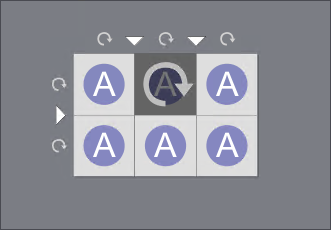

Se for introduzido um número superior a "1" nos campos "Colunas" e/ou "Linhas", é apresentado um gráfico na parte inferior da guia "Ajustes de layout", no qual pode definir individualmente a orienta­ção das folhas de bordeamento individuais e o espaçamento entre as folhas de bordeamento.

Clicando em um objeto no gráfico, é possível modificar individualmente a orientação da respectiva folha dobrada. Essa rotação é exibida na área de visualização.

Essas rotações giram os objetos individuais em um lado da folha.

Em contraste, as definições do ângulo de rotação da lista de seleção são utilizadas para ajustar a orientação de toda a disposição de todos os objetos colocados no lado da folha.

Exemplo: Uma etiqueta é colocada várias vezes em um lado da folha. Parâmetros: colunas = 2, linhas = 2, repetir = desligado. A vista de pré-visualização "Layout" está ajustada.

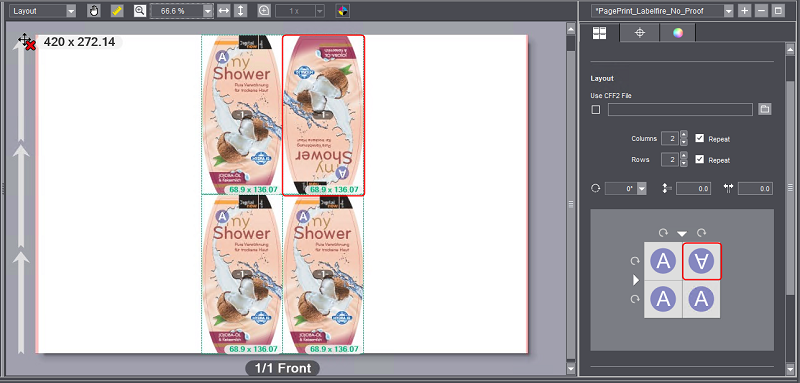

Ajuste do ângulo de rotação = "0°", o objeto superior direito no gráfico é girado:

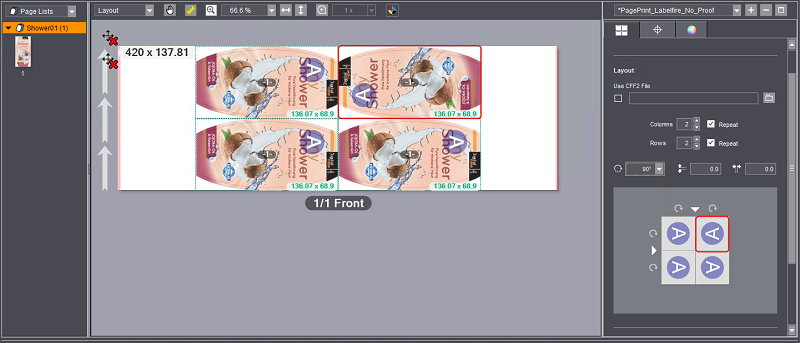

Ajuste do ângulo de rotação "90°", o objeto superior direito no gráfico é girado:

Toda a disposição das etiquetas é girada 90°, a etiqueta superior direita é girada 180° em relação às outras etiquetas de acordo com o gráfico.

O ajuste do ângulo de rotação na lista de seleção provoca assim uma rotação de toda a disposição dos objetos na folha de impressão. As rotações, que são feitas no gráfico ao clicar, causam a rotação de objetos individuais em relação aos outros objetos.

Opções "Distância vertical / horizontal

Condição básica: Encontram-se posicionadas mais de uma página/folha dobrada respec­tivamente em sentido horizontal e/ou vertical no layout de folha.

Com essas opções você pode você pode parametrizar as distâncias verticais, ou ainda, horizontais entre as páginas, ou ainda, as folhas dobradas.

Ajustar o espaçamento entre folhas de bordeamento individualmente

Para ajustar espaçamentos de folhas individuais diferentes dos espaçamentos vertical e horizontal, é possível fazer isso no gráfico de visualização.

No gráfico, clicar na seta para a linha de separação relevante e entrar a distância necessária (em mm) na caixa de entrada.

A distância é exibida para a linha de separação no gráfico e também na janela de pré-visualização. Se necessário, é possível ajustar mais distâncias.

Opção "Sequência de classificação"

Condição básica: Essa opção só está disponível quando é editada uma encomenda com documentos PDF/VT (vários conjuntos de dados) e quando um documento desses é selecio­nado.

Para alguns processos de acabamento, é necessário pré-definir a sequência de classificação dos con­juntos de dados na impressão de etiquetas. Na lista de seleção, você pode escolher entre as seguin­tes sequências de classificação:

Opção "Distância Sujet em direção X"

Indicação: Na área de pré-visualização, a direção de execução do material de rolo na máquina é indicada por setas. Com o comando de menu de contexto "Visualizar > Moldura" na zona de Layout, as molduras do formato final de páginas do sujet são visualizadas, de tal modo que a distância sujet se torne visível como distância das molduras do formato final de páginas da margem esquerda do substrato.

Opção "Centralizado"

Se você ativar esta opção, é ajustado em ambas as páginas do substrato de rolo a mesma distância em relação ao conteúdo impresso.

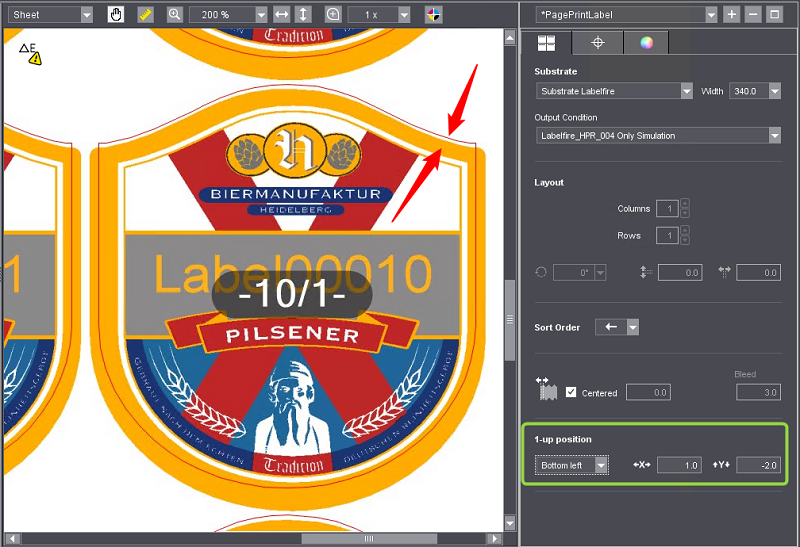

Área "Posição de repetição"

Nesta área, você pode alinhar com precisão a posição de uma repetição (por ex. etiqueta) em relação a uma forma. Aqui, a moldura de formato final da repetição é adaptada à forma de corte. Este pro­cessamento só é necessário se as repetição não corresponderem exatamente às formas de corte. Proceda da seguinte maneira:

1.Na pré-visualização, selecione a exibição "Folha" e selecione um fator de zoom com o qual você possa ver os detalhes dos objetos com precisão suficiente.

2.Abrir o comando do menu de contexto "Display > Forma de corte / Medidas" acima da área de pré-visualização.

3.Na área "Posição de repetição" da lista de seleção, selecione agora se deseja alinhar a repetição por folha ao centro ou ao canto inferior esquerdo da forma de corte.

4.Agora ajuste os deslocamentos nos campos para deslocamentos de direção X e Y até que as repetições estejam exatamente no centro da forma de corte. Também é possível entrar valores negativos aqui. Assim que você alterar o foco de entrada ou pressionar a tecla tab, a alteração é exibida na pré-visualização.

Impressão de marcações de segurança

O High Performance Renderer (para Primefire / Labelfire) é compatível com a impressão de etiquetas de segurança. Elas contêm marcas especiais na forma de imagens CMYK pré-selecionadas. Essas imagens devem ser impressas inalteradas em seu formato original.

Essas marcações de segurança funcionam como códigos QR e podem ser identificadas como a impressão original usando aplicativos móveis especializados. Uma cópia da etiqueta destruiria a característica de segurança.

Um resultado escaneável só é alcançado se as marcações de segurança forem impressas sem geren­ciamento de cores e usando tamanho de gota 1.

Observações:

•As marcações de segurança podem ser colocadas e marcadas na etiqueta com a a Prinect PDF Toolbox.

•Conforme você percorre a sequência de Qualify, os itens selecionados são reconhecidos e pas­sados ​​para o High Performance Renderer sem edição. Lá, são gerados os bitmaps para as marcações de segurança.

•Este tratamento especial de marcações de segurança não pode ser visto na pré-visualização na etapa de trabalho "Impressão digital", mas na edição TIFF.

As seguintes restrições se aplicam:

•Uma marcação de segurança não pode exceder 20 x 20 mm.

•Várias marcações de segurança podem ser colocadas em uma página, mas não devem se sobrepor.
