Guia "Configurações marcas de impressão" para máquinas de impressão Primefire 106.
Nota: As configurações marcas de impressão divergem de acordo com o tipo da máquina para qual a sequência PagePrint selecionada foi configurada. Veja também:
·Guia "Configurações marcas de impressão" para máquinas de impressão Labelfire 340..
As opções de marcas disponíveis são adequadas às maquinas de impressão Primefire 106, ou seja, só são oferecidos os tipos de marcas "Faixas PQC" e "Texto info".
Tipo de marca "Faixas PQC"

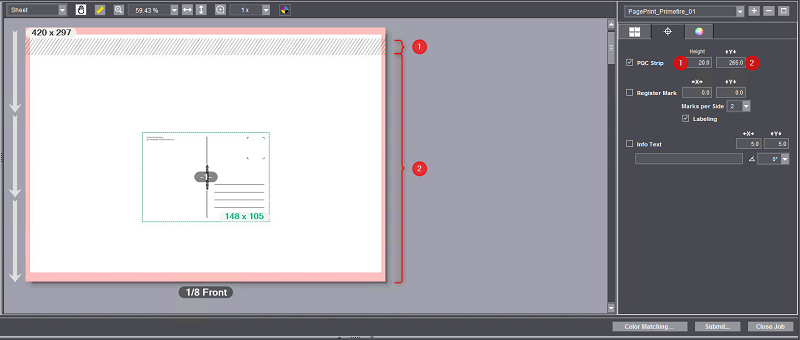

Faixas PQC (Print Quality Control) são marcas especiais de controle de qualidade, que podem ser necessárias para a detecção de bocais que não imprimem. Normalmente, essas marcas são automaticamente posicionadas na borda posterior da folha na área imprimível. Para algumas aplicações, pode ser necessário ajustar manualmente a posição da faixa PQC. Isto pode ser feito nos campos "Altura" e "Y".
Altura
A altura da faixa em mm (1).
Y
Esse valor indica a distância da borda principal da folha até a borda inferior da faixa (2).
Tipo de marca "Marcas de recorte"

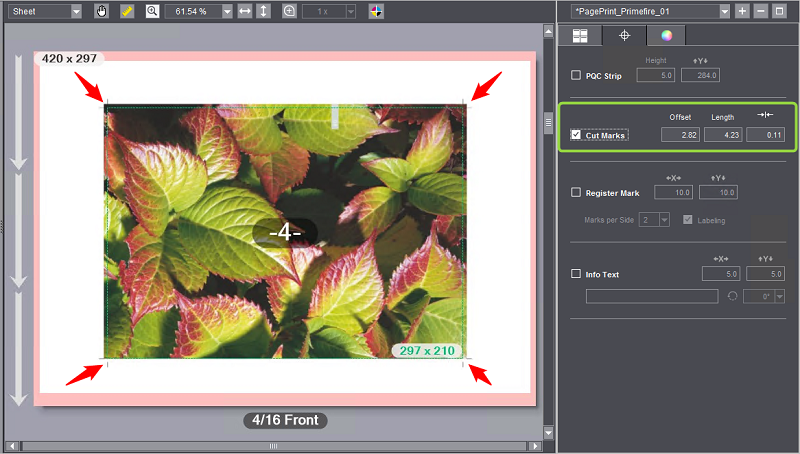

Com esta opção você ativa a edição de marcas de recorte. Você pode parametrizar as marcas de recorte da seguinte forma:
•Deslocamento: o deslocamento determina a distância das linhas de marca do respectivo ponto de canto da moldura de formato final na direção horizontal e vertical.
•Comprimento: define o comprimento das linhas de marca.
•Define a espessura das linhas de marca.
Tipo de marca "Marca de guia"
As marcas de registro das impressoras Primefire são projetadas de modo que cada cor seja corrigida como uma cruz cobre um círculo preto em torno dela. As marcas são colocadas lateralmente ao sujet, uma em cima à esquerda e uma em baixo à direita, ou ainda, respectivamente duas marcas à esquerda e duas marcas à direita.
Posição
Com os valores "X" e "Y" você determina a distância das marcas de registro em relação aos tópicos no sentido horizontal e no vertical.

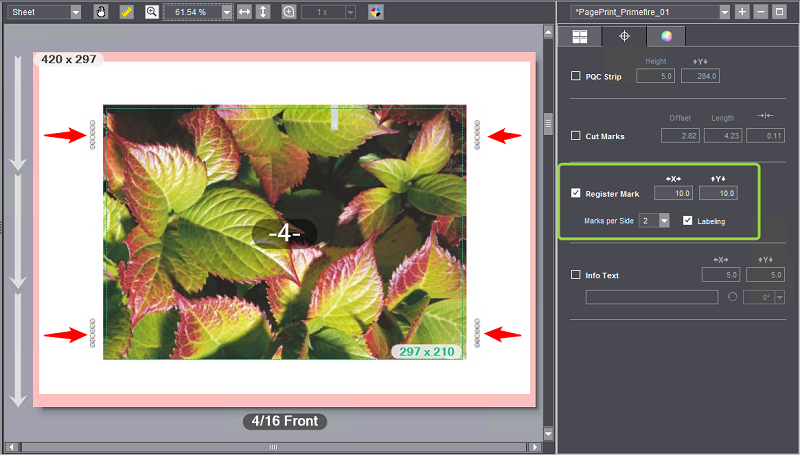

No campo "Marcas por página" você define a quantidade de marcas de guia respectivamente do lado direito e do lado esquerdo do substrato. Se pode editar um máximo de 2 marcas de registro por página. No exemplo que segue foram ativadas respectivamente duas marcas por página:
Rotulagem
Opcionalmente, você pode ativar uma rotulagem das marcas.
Tipo de marca "Texto informativo"
Com esta opção você pode definir marcas de texto especiais, entrando um respectivo texto no campo de edição. Aqui você pode entrar p.ex.informações para opções especiais de emissão ou observações referentes ao Finishing.
Nos campos "X" e "Y" você define a posição das marcas, a partir do ponto de referência no canto esquerdo inferior do sujet.
Na lista de seleção de ângulos você define o direcionamento da marca. Os ângulos de rotação são medidos no sentido anti horário. Um angulo de rotação de 90° produz um texto no sentido vertical, que é lido de cima para baixo. Um angulo de rotação de 270° produz um texto no sentido vertical, que é lido de baixo para cima.

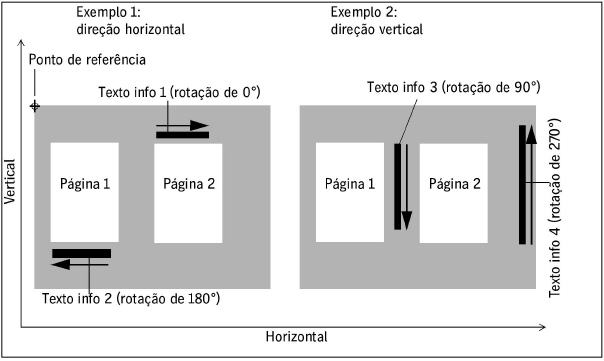

No gráfico abaixo no exemplo 1 os textos de informação são representados horizontalmente, no exemplo 2, verticalmente.
