Guia "Configurações marcas de impressão" para máquinas de impressão Labelfire 340.
Indicação: As configurações marcas de impressão divergem de acordo com o tipo da máquina para qual a sequência PagePrint selecionada foi configurada. Veja também:
·Guia "Configurações marcas de impressão" para máquinas de impressão Primefire 106..
As opções de marcas disponíveis são adequadas às maquinas de impressão 340, ou seja, só são oferecidos os tipos de marcas "Faixas PQC", "Marca de corte", "Marca Sensotec", "Marca de guia" e "Texto info".
Tipo de marca "Faixas PQC"
Faixas PQC (Print Quality Control) são marcas especiais de controle de qualidade, necessárias para a impressão de etiquetas. A altura da faixa (em mm) é medida a partir da margem superior do canal de impressão.
Tipo de marca "Marca de corte"
Com referência à sincronização de estampar na máquina de impressão Labelfire 340, é necessária uma marca especial. Trata-se de um retângulo, cuja altura, largura e posição podem ser definidas. De modo padrão esta marca tem a forma de um quadrado com um comprimento de canto de 1 cm na posição [0,0] (canto esquerdo superior).
Com os valores "X" e "Y" você determina a distância das marcas de corte em relação aos sujeitos no sentido horizontal e no vertical.
Através dos valores "Altura" e "Largura" você define o tamanho das marcas de corte.
Indicação: As marcas Sensotec e de corte são sempre editadas em Labelfire em 100% preto com "Cor pura", ou seja, sem gestão de cor.

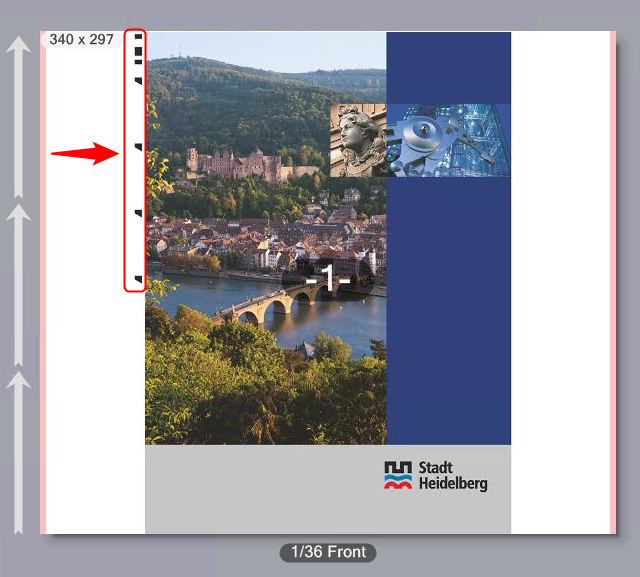

Tipo de marca "Marca Sensotec"
Marcas Sensotec são marcas especiais, utilizadas para a regulação automática de guias.
Com os valores "X" e "Y" você determina a distância das marcas Sensotec em relação aos sujeitos no sentido horizontal e no vertical.
Indicação: As marcas Sensotec e de corte são sempre editadas em Labelfire em 100% preto com "Cor pura", ou seja, sem gestão de cor.
Unidade de impressão digital é Master / Slave
Se, em uma encomenda de impressão, além da saída de impressão digital, forem editadas outras cores, como por exemplo, na impressão flexográfica, é importante determinar se a impressão digital ocorre primeiro ou depois da impressão flexográfica. Se o código inicial é impresso pela primeira vez com a impressão digital, mas as cores flexográficas são impressas primeiro, isso pode causar muitos desperdícios.
É sempre impresso na sequência em que as unidades de impressão estão dispostas. Para o ajuste Master / Slave se aplica:
•Se você selecionar a configuração "Master", o código inicial será gerado pela impressão digital. Se as unidades de impressão flexográfica estiverem a montante da impressão digital, as tintas flexográficas serão impressas primeiro (mesmo que sejam "Slave"), e a impressão digital ocorrer em seguida.
•Se você selecionar o ajuste "Slave", o código inicial será gerado a partir da primeira cor (flexográfica) sendo impressa. A unidade de impressão digital é "Slave" e em seguida imprime a última marca.
Marcas de registro e campos de cores especiais
Nesta área, você pode gerar marcas de registro e / ou campos de cores especiais.
Campos de cores especiais são faixas de medição que consistem em campos preenchidos de cores especiais. Isso pode ser usado para medir cores especiais no substrato.
As marcas de guia para máquinas de impressão Labelfire são estruturadas de tal modo, que respectivamente uma cor é corrigida em foram de cruz contra um círculo preto, que a envolve. As marcas são colocadas lateralmente ao sujet, uma em cima à esquerda e uma em baixo à direita, ou ainda, respectivamente duas marcas à esquerda e duas marcas à direita.
Posição
Com os valores "X" e "Y" você determina a distância das marcas de registro e/ou das faixas de cores especiais em relação aos tópicos no sentido horizontal e no vertical. A posição refere-se à folha dobrada.

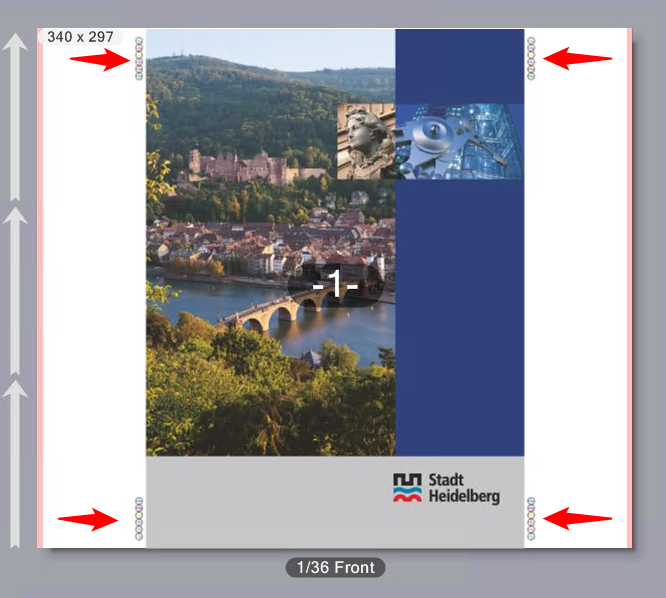

No campo "Marcas por página" você define a quantidade de marcas de guia respectivamente do lado direito e do lado esquerdo do substrato. Se pode editar um máximo de 2 marcas de registro por página. No exemplo que segue foram ativadas respectivamente duas marcas por página:
No campo "Marcas por página" você define a quantidade de marcas de guia respectivamente do lado direito e do lado esquerdo do substrato. No exemplo que segue foram ativadas respectivamente duas marcas por página:
Campos de cores especiais
Se você ativar esta opção, serão impressas as faixas de medição consistindo em campos de cores especiais. Faixas de cores especiais podem ser emitidas em conjunto com marcas de registro ou de forma independente. Se as marcas de registro e os campos de cores especiais forem ativados juntos, a distância da faixa de cores especiais à marca de registro pode ser definida. Esta é a distância da borda inferior da faixa de medição de cor especial até a borda superior da marca de registro inferior direita, ou seja, a faixa de medição de cor especial está acima da marca de registro inferior direita.
Marcas de registro e faixas de medição de cores especiais são sobrepostas em uma linha. Os campos de cor têm um tamanho de 6 mm x 6 mm.
Rotulagem
Opcionalmente, você pode ativar uma rotulagem das marcas.

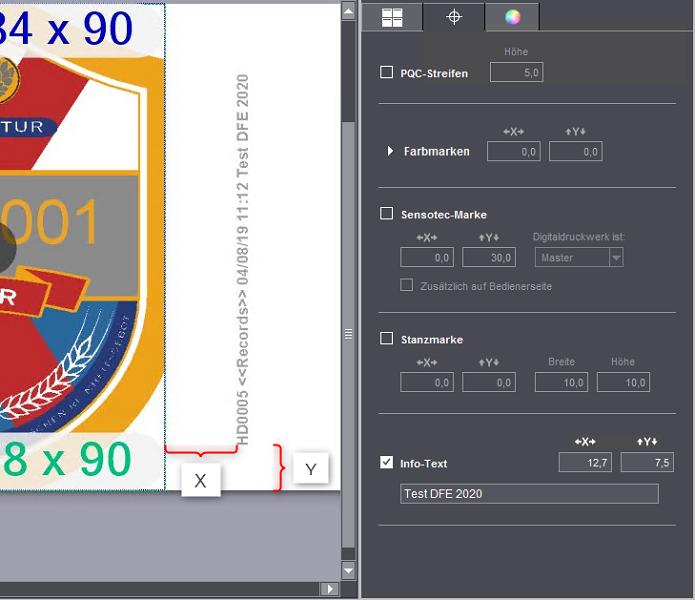

Tipo de marca "Texto informativo"
Com esta opção você pode definir marcas de texto especiais, entrando um respectivo texto no campo de edição. Aqui você pode entrar p.ex.informações para opções especiais de emissão ou observações referentes ao Finishing.
Distâncias X e Y
Nos campos "X" e "Y" você define a posição da marca, a partir do ponto de referência no canto esquerdo inferior do sujeito.
Indicação: Para máquinas Labelfire, o ângulo para marcas de texto informativo é pré-ajustado em 90° (sentido anti-horário). Isto é para evitar que a marca de texto informativo corra acidentalmente através da repetição.
Componentes da marca
Uma marca de texto informativo contém os seguintes componentes:
•Número da encomenda
•Tipo de encomenda (no exemplo "Registros", pois é um documento PDF/VT)
•Data, hora
•Condição de saída
•Texto do campo de introdução "Texto informativo".
As marcas são colocadas na borda direita do sujeito. Se as marcas de cor e o texto informativo não estiverem dispostos em uma linha vertical comum, a marca do texto informativo será colocada na parte inferior da borda do segmento.
O tamanho da fonte é definido automaticamente para que o texto utilize automaticamente o espaço disponível.
