Diagrama T-N (Tempo de produção da tiragem)

Indicação: O diagrama T-N avalia apenas tempos relacionados a encomendas.

Objetivos

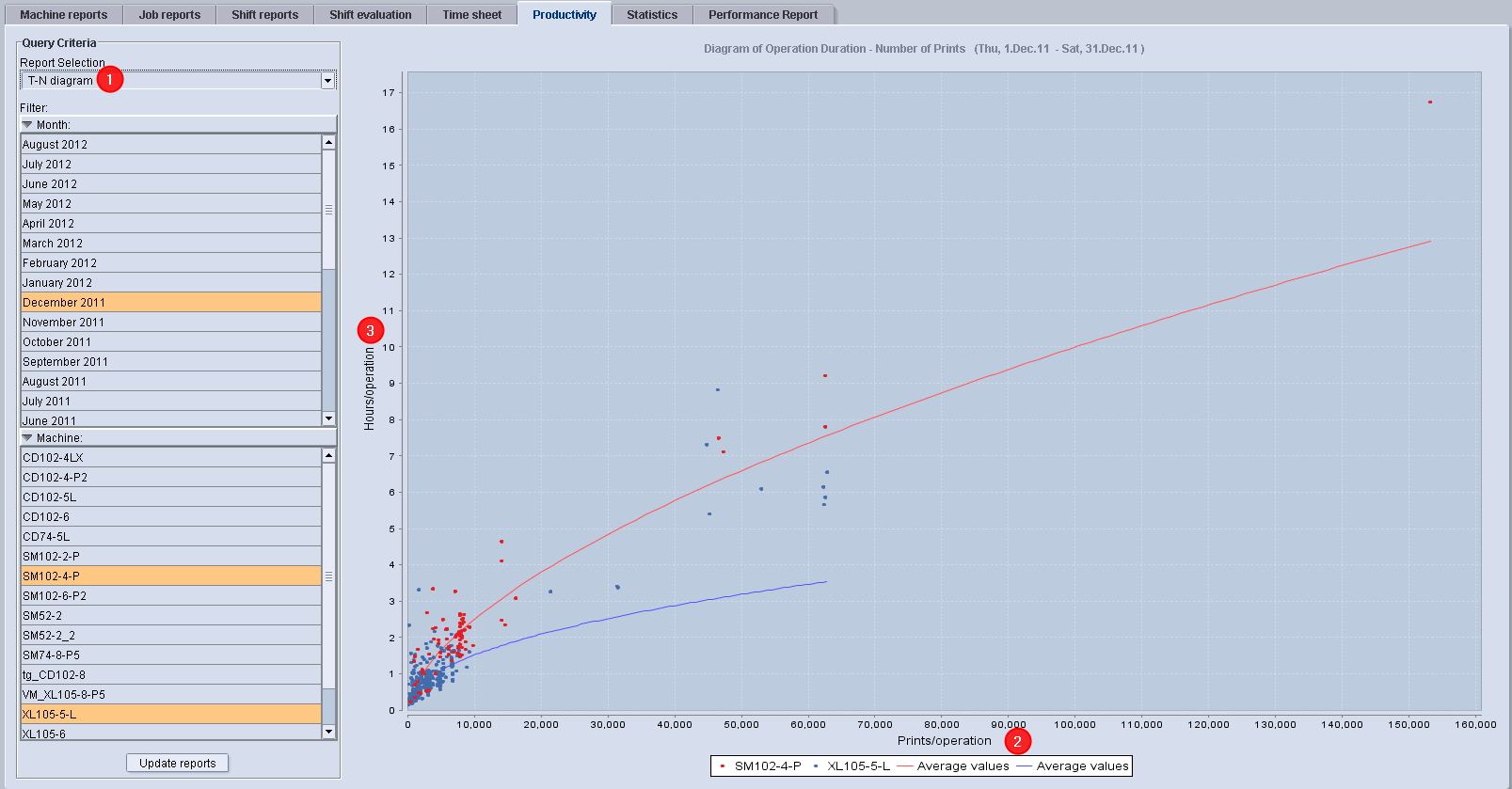

O diagrama T-N (1) deve ser usado precisamente como o diagrama P-N. A duração da operação (3) aqui é avaliada às folhas boas da operação (2).

Explicação sobre o diagrama T-N

​•​Horas por operação = tempo total das operações/operação = duração = T

​•​Impressões por operação = boas impressões/operação = N

​•​Cada pronto representa uma operação produzida com um link ao relatório de encomendas (clicar no ponto).

​•​Avaliação gráfica (curvas) do relacionamento entre:

​•​Duração da operação em horas (tempo total da operação = início ao término da operação)

​•​Impressões por operação (número de impressões de produtos em cada operação).

​•​Comparação de diversas máquinas em um diagrama (pontos com diversas cores representam diferentes máquinas de impressão).

​•​As operações altamente produtivas estão na faixa mais baixa da curva média, as operações de baixa produtividade estão acima da curva média.

Indicação: 1 encomenda com 2 operações (impressão frente e verso) em 1 máquina de impressão é representada por meio de um ponto.

Visualização da tabela

A visualização da tabela lista a produtividade de uma ou de diversas máquinas de impressão em um período selecionado. O modo de exibição tabular é a base para todos os outros relatórios de produtividade. Só são considerados tempos, que estão dentro do período de tempo selecionado. Se o processo de trabalho iniciar, por exemplo, antes do período de tempo definido, os tempos antes deste período de tempo não são avaliados.

Indicações referentes aos valores representados
