以下对话框仅当连接装置分类为"单张纸印刷机"和连接类型为"机器直连"的装置时才可以选择。
对于所有其他设备等级，请参见 操作组分配 及后续内容。

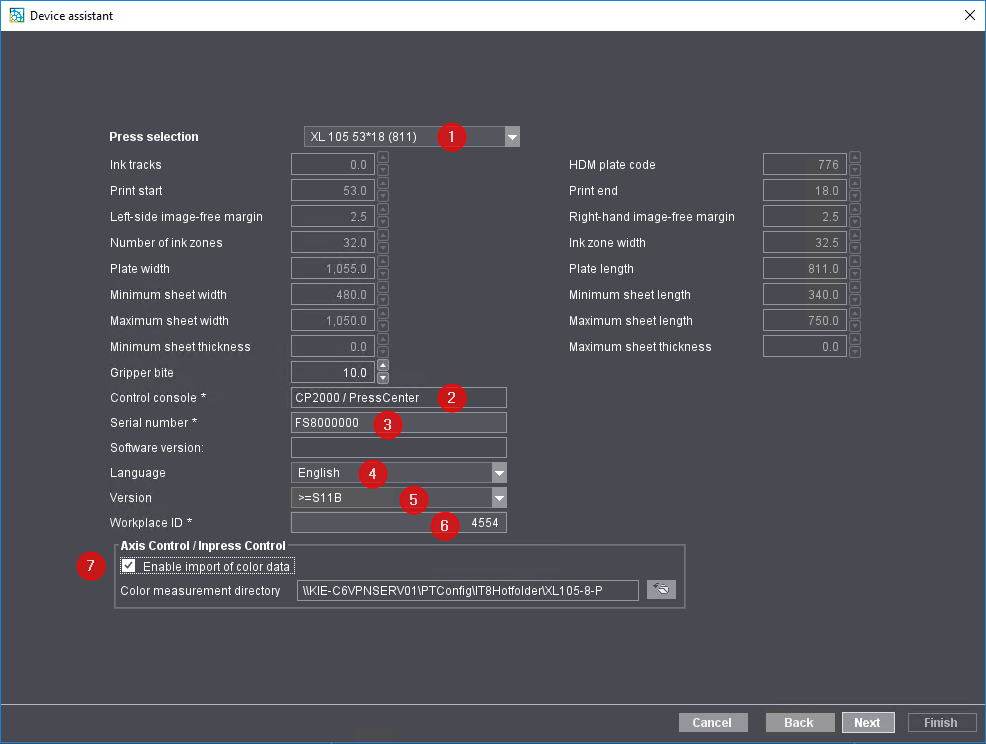

选择印刷机
根据您连接的印刷机选择详细的类型（1）。
操作台
在"操作台"区域选择印刷机的控制台（2）。
装置编号
装置编号（3）可以在控制台或者直接在印刷机上读取。以下功能需要机器编号。
•用于将颜色特征线从印刷机自动导入到 Prinect Production 中。
•由此分析点可以对颜色测量数据进行分析。
语言
语言选择（4）会影响印刷机的控制台上的操作（BDE 报告）的显示情况。
版本
版本（5）说明的是印刷机各控制台的版本。
工作位置编号
这是您 Prinect 工作流程中唯一的工位（6）识别编号。工位 ID 是一个由最多 6 字符组成的数字。
稍后在数据存储器配置的印刷机控制台上还需输入该"工位识别号"。
Axis Control/Inpress Control/Inspection Control
该选项（7）仅在连接颜色测量系统（除了 Image Control）时需要。在激活选项"激活颜色测量数据的读取"时，在写入的颜色测量数据目录中存储生成的颜色测量数据。总是默认定义为目录“[Prinect Production-Servername]\PTTransfer\PPF-Output\[设备名称]”。
接着您必须在印刷机制台上配置颜色测试数据输出。更多相关信息请参阅以下位置：
•对于 Prinect CP2000 Center 上的 Axis Control：在 Prinect Press Center 上配置颜色测量数据输出,
•对于 Prinect Press Center 上的 Axis Control：在 Prinect Press Center 上配置颜色测量数据输出,
•对于 Prinect Press Center 上的 Inpress Control：如何连接 Prinect Inpress Control？。
印刷单元数量
在下一步中单击"下一步"后可对您的印刷机的属性进行参数设置。输入印刷单元的数量。对此包括上光单元、干燥器和其他装置。

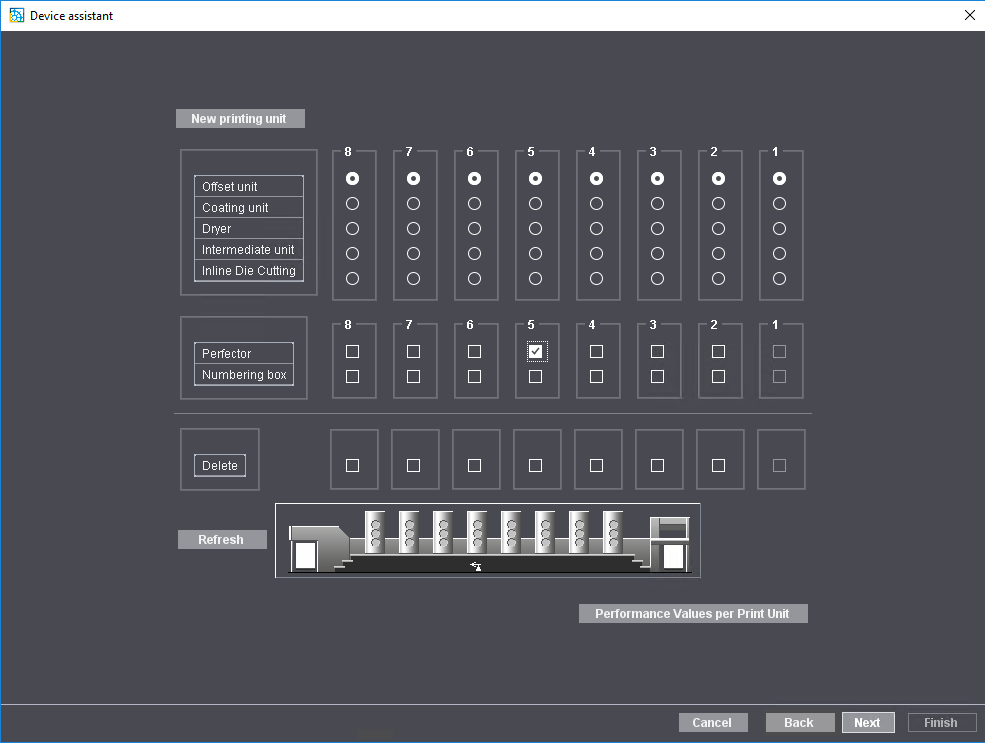

配置印刷单元
通过为所有印刷单元分配相关功能可以在上述对话框中配置您的印刷机。例如当印刷机具有一个翻转装置时，请激活相应的选项。
"每个印刷单元的性能参数"按钮

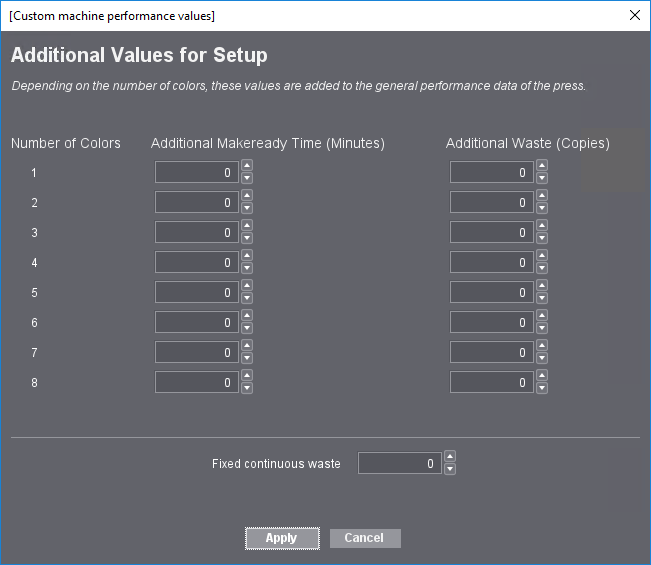

可以输入那些要添加至压缩机一般性能参数上的默认值来精确计算设置时间和废印张。按下"每个印刷单元的性能参数"按钮后打开下列对话框：
可在此输入额外的设置时间和印张样本。这些数据与输墨单元的数量有关，即输墨单元越多，必须输入的值越大。
