Requisito: Cuadros de contaje se utilizan para Máquinas que están conectadas al Flujo de trabajo Prinect a través de un Data Terminal.
Un cuadro de contaje registra los estados de totalizadores de hasta 12 máquinas de imprimir conectadas, y los transmite a los Data Terminals de las máquinas de imprimir a través de la red (TCP/IP Ethernet). Esto significa que la Tirada producida no tiene que registrarse manualmente en el Data Terminal, sino que las Tiradas se Calculan Automáticamente sobre la Base de los estados del Totalizador y se Reenvían a Prinect Production.
El siguiente Gráficos muestra un ejemplo de la estructura de una configuración de este tipo:
Puesta a punto del Cuadro de contaje en Prinect Production para que Prinect Production reciba correctamente la Tirada producida. Además, los canales deben ser asignados a los dispositivos según el plan de cableado. Vea Puesta a punto de un Nuevo cuadro de contaje.
Puesta a punto de un Nuevo cuadro de contaje
Nota: El cuadro de contaje ofrece una detallada descripción para la instalación y cambio de un cuadro de contaje. En el siguiente enlace puede ver el documento: Instalación y cambio de cuadro de contaje.
Para Puesta a punto de un Nuevo cuadro de contaje en Prinect, los pasajes de texto Requeridos han sido copiados a continuación.
Requisito: Para garantizar la accesibilidad en la Red, el Cuadro de contaje debe tener Asignada una Dirección IP válida.
1.Ver "Administración > Configuración del aparato > Cuadro de contaje" en el Cockpit.
2.Haga clic en "Generar".
Abrir un cuadro de diálogo para Configurar el Cuadro de contaje:
3.Asigne un Nombre inequívoco al Cuadro de contaje en el campo "ID del cuadro de contaje" (1).
Este Nombre se muestra en el Manager de dispositivo central (MDL) cuando se Crea el Cuadro de contaje.
4.Introduzca la Dirección IP Asignada al Cuadro de contaje (2).
5.Seleccione el número de canales en la Lista de selección "Contador" (3).
·12 = Nuevo cuadro de contaje
·6 = Antiguo cuadro de contaje

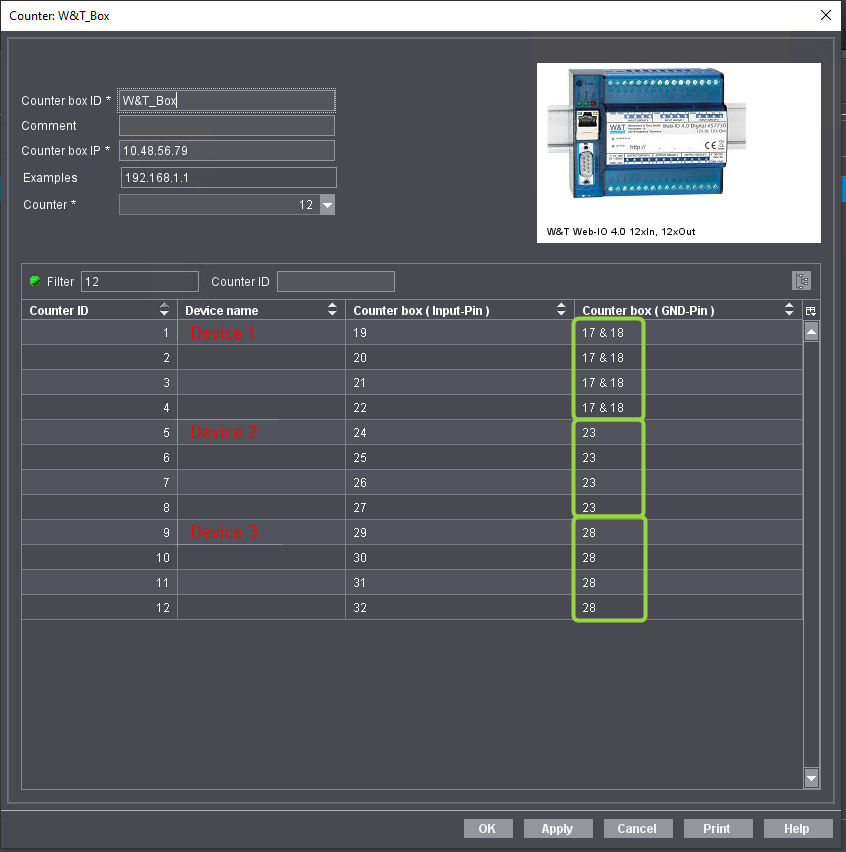

El Ejemplo siguiente muestra una variante de conexión que puede Aplicarse para señales de tensión. Como cada Máquina tiene su propia línea de tierra para conectar un Cuadro de contaje y el Cuadro de contaje conecta 4 canales a una tierra, la señal de tensión debe desplazarse en el respectivo bloque de tierra, es decir:
Device 1 al canal 1-4
Device 2 al canal 5-8 y
Device 3 al canal 9-12.
6.Asegúrese de anotar los Canales de cada Aparato o Imprima la lista con el Botones "Imprimir".
7.Haga clic en "OK" para guardar los ajustes.
En el siguiente paso asigne un canal a los dispositivos.
Asignar un canal a dispositivos
Una vez creado el Cuadro de contaje, hay que Asignar a cada uno de los Dispositivos (por ejemplo, Máquinas de imprimir) un Canal de Cuadro de contaje asociado. Esta asignación se realiza en el Manager de dispositivo central (CDM).
Requisito: Para los Pasos siguientes, se supone que los Dispositivos (Máquinas de imprimir) ya han sido Creados en el Manager de dispositivo central (CDM). Encontrará el MDL en el Cockpit, en el Area "Administración > Sistema". Vea Síntesis.
Para asignar un Canal a un Aparato, proceda del siguiente modo:
1.En Prinect Cockpit cambie a la vista "Administración > Sistema".
2.Abrir el Area "CDM" en la rama "[Nombre del Servidor Prinect]".
3.Elija el dispositivo (la máquina).
4.Abrir el comando "Modificar" del menú contextual.

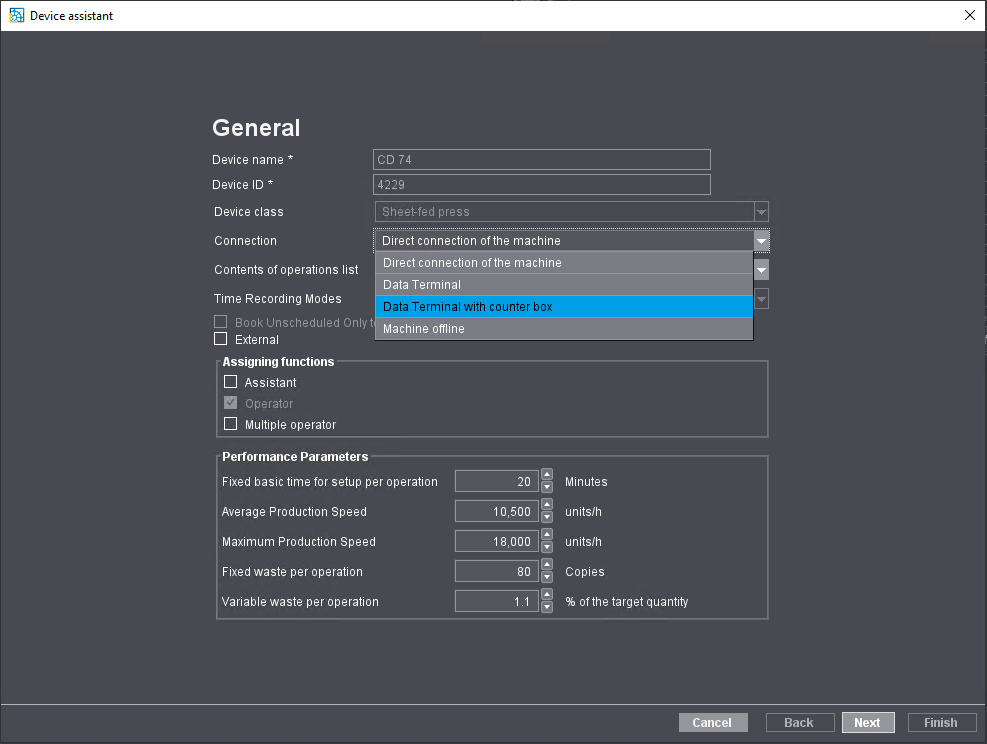

Se abrirá el asistente de dispositivos:
5.En la Lista de selección "Conexión", seleccione la Entrada "Data Terminal con cuadro de contaje".

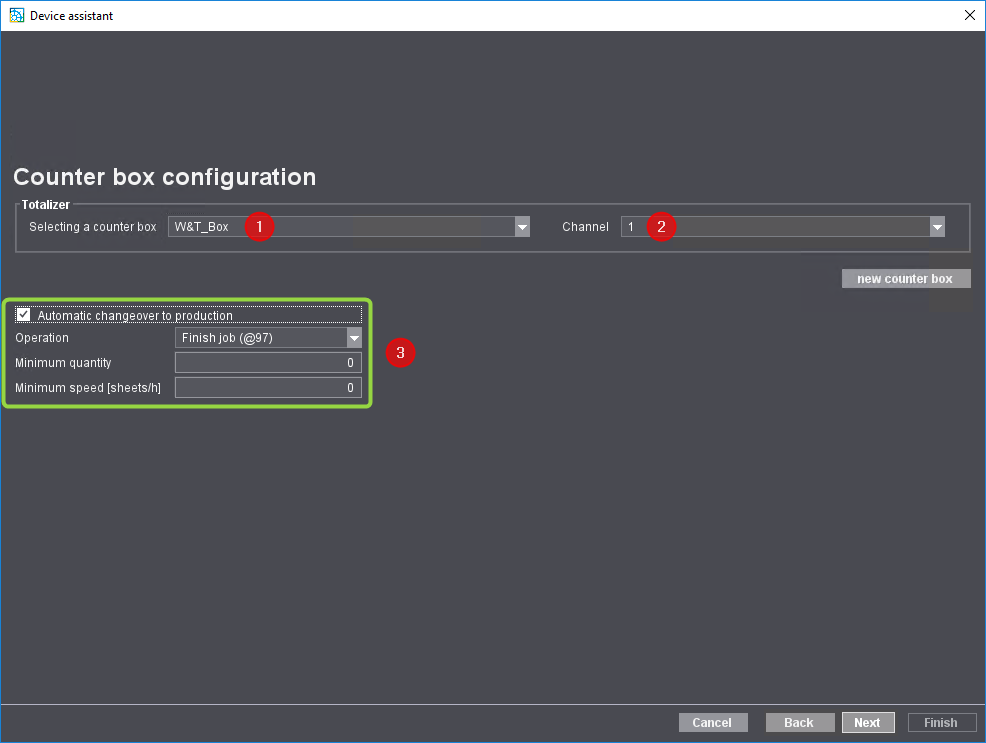

6.Pulse "Ancho" hasta llegar a la vista "Configuración del cuadro de contaje".
7.Seleccione el Cuadro de contaje creado anteriormente (1).
8.Asigne al dispositivo el canal (2).
En este Ejemplo, el Canal 1 está Asignado al Aparato 1.
(9).Opciones opcionales Activar la opción "Cambio automático a la producción". En la Lista de selección "Operación", puede Activar la operación que debe Ejecutarse Automáticamente una vez alcanzados los Valores "Cantidad mínima" y "Velocidad mínima (Pliegos por Hora)" (3).
10.Haga clic en "Siguiente".
11.Cerrar la parametrización con "Hecho".
12.Si es necesario, repita estos Pasos para Ejecutarse con Dispositivos Adicionales.
13.Unavez finalizada la parametrización, reinicie el Prinect Cockpit. Real Requerido para que los Nombres del aparato se Indican correctamente en la Configuración del aparato.
Comprueba a continuación si los Canales están Asignados correctamente. Para ello, vuelva a abrir la vista "Administración > Configuración del aparato > Cuadro de contaje" y abra el Cuadro de contaje que desee Comprobación.

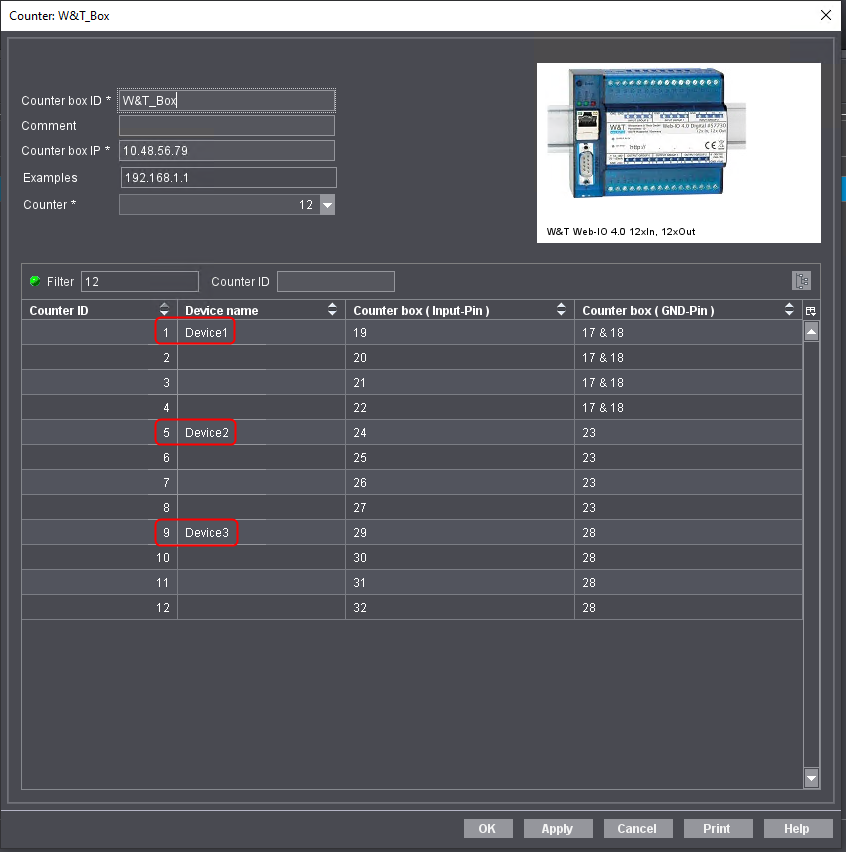

Los Dispositivos deberían estar ahora configurados con los Canales correctos:
Puede Imprimir los Gráficos y luego realizar el cableado en la Máquina.
