Pestañeta "Puntos de referencia"

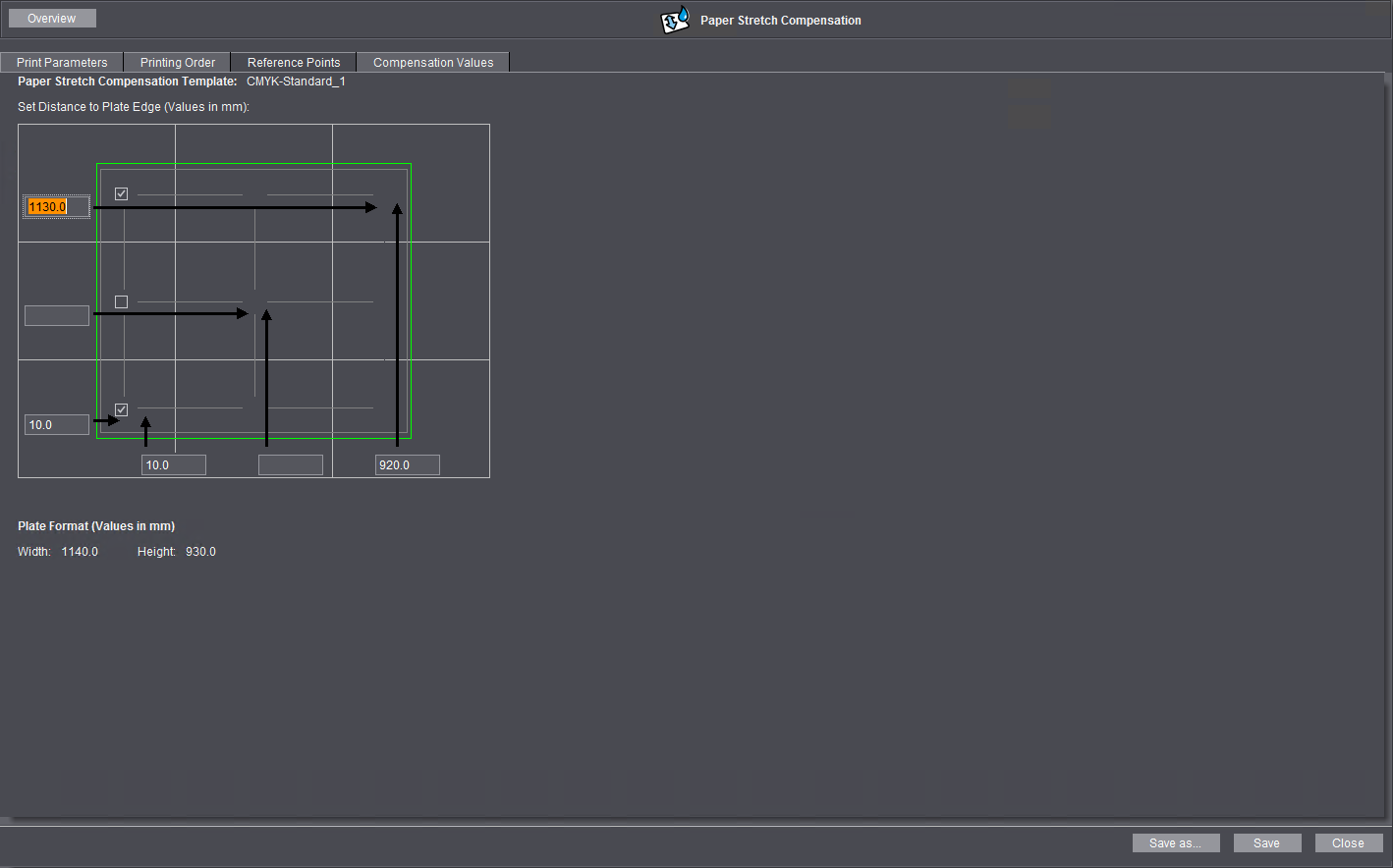

Escriba en esta pestañeta los puntos de referencia para la compensación de dilatación del papel. Los puntos de referencia son las posiciones del pliego de referencia en las que están posicionadas las marcas de compensación. La imagen representa el pliego de referencia. Haciendo clic en los campos de posición marque los lugares en los que están posicionadas las marcas de posición en el pliego de referencia. En cada posición activada debe anotar la distancia hasta el margen izquierdo y/o margen inferior del pliego. Los valores de posición se pueden tomar de la maqueta de Signa Station del pliego de referencia, o bien hay que calibrar el pliego de referencia impreso.

Nota: Las posiciones de las marcas de medición no tienen que ser indicadas con exactitud extrema; desviaciones de algunos milímetros no influencia normalmente la exactitud de la compensación.

La unidad de medida para el formato del pliego y para las distancias está indicada en milímetros.

Nota: Para la impresión de rotativa Offset deben cumplirse valores predeterminados especiales para las posiciones de las marcas de medición. Considere al respecto las indicaciones del subcapítulo WEB Press Support.
