Subpestañeta "Asignación de marca de color"

La configuración de la asignación de marcas de color es, por ejemplo, Esto es necesario, por ejemplo, si se utiliza un sistema de medición de color, p. ej. B. Se instala InpressControl, que utiliza las marcas de tinta para controlar y regular la aplicación de tinta de la prensa de impresión. La información de color transmitida por el sistema de preimpresión debe asignarse a las marcas de color utilizadas por el sistema de medición de color.

En los pedidos de impresión que contienen colores especiales puede ser necesario o recomendable -según el sistema de preimpresión preconectado- transferir a las marcas de color Dipco de HEIDELBERG las marcas de color definidas en el sistema de preimpresión, para asignar colores especiales a las tiras de control de color y a las unidades de impresión.

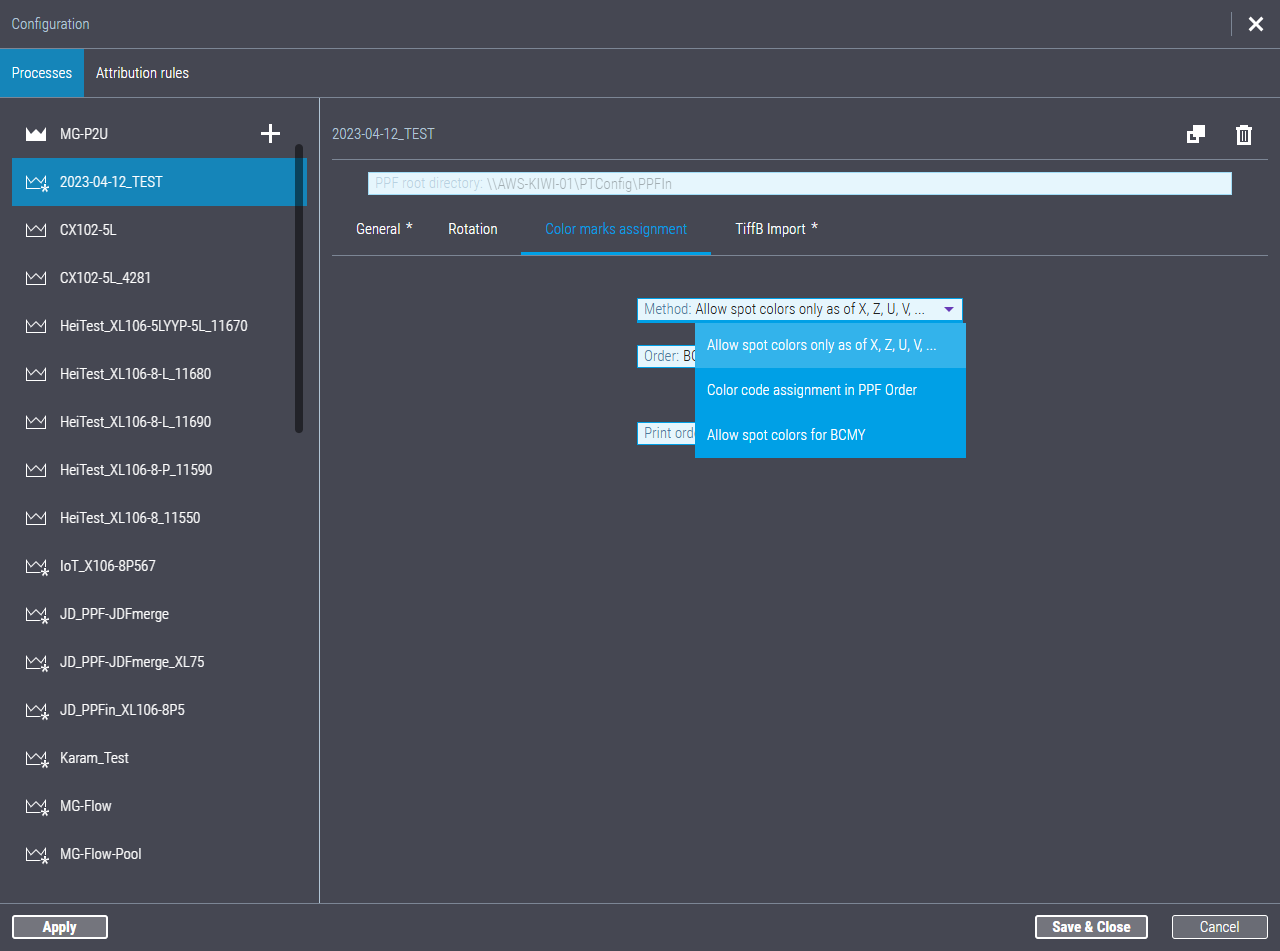

Lista de selección "Método:"

Aquí puede elegir una de las siguientes opciones:

​•​Colores especiales son solo admisibles a partir de X, Z, U, V.

Si se importan colores primarios Multicolor (B, C, M, Y, X, Z, U, V, ...), los primeros cuatro colores se adoptan como colores primarios estándar y todos los demás colores se adoptan como colores especiales.

Cuidado: Si en este caso de aplicación no está definido el color de proceso "Negro" y en la máquina de impresión está instalado un sistema de medición de color InpressControl, al código de color "X" se le debe asignar un color directo suficientemente oscuro (recomendado: el color directo más oscuro). Si falta el color de proceso "Negro", InpressControl utiliza el color asignado a la abreviatura de color "X" para detectar la posición de las marcas de color. Ver Ejemplo A: Trabajo con color oscuro como "X", secuencia de colores especial y blanco opaco.

​•​Asignación de abreviación de color conforme a orden PPF

Si selecciona esta opción, todos los colores que aparecen en los archivos PPF serán tratados como colores especiales y la secuencia de los colores se adopta de las informaciones PPF.

​•​Admitir colores especiales en BCMY. Vea también Ejemplos para la aplicación de la opción "Admitir colores especiales en BCMY":

Si se importan pedidos PPF en los que se han definido 4 colores que no son conocidos en Prinect Production como colores primarios, ellos serán asignados a los colores primarios B, C, M, Y de Prinect. El orden de los colores se determina en la lista de selección "Secuencia de colores".

Para la asignación de marca no se hace diferencia entre colores primarios y colores especiales. Cuando esta opción está activada, la secuencia de colores se asigna a la secuencia de colores CMYKXZUVS1.... de manera independiente a la secuencia que hay en el archivo PPF.

Lista de selección "Secuencia de colores:"

El orden de colores de los colores primarios en los archivos PPF es definido por el sistema de preimpresión. De acuerdo al orden de colores que suministra el sistema de preimpresión usted podrá seleccionar aquí el orden de colores adecuado:

​•​BCMY

El orden de los colores primarios se establece en B, C, M, Y y se Modifica en Prinect Pressroom Manager, es decir, primero se separa el negro y luego los demás colores.

​•​CMYB

La Secuencia de colores primarios se ajusta a C, M, Y, B y se Modifica de este modo con el Prinect Pressroom Manager, es decir, la Separación de colores se coloca al final de la Secuencia de colores.

Algunos sistemas de preimpresión utilizan para la impresión de embalajes el orden de los colores "BCMY" en vez de "CMYB" para los colores primarios. Estos colores no son detectados normalmente como colores primarios y, por tal razón, son tratados como colores especiales. Usted puede seleccionar esta opción si se utiliza un sistema de preimpresión de tal tipo (p. ej. ESKO ArtPro+^TM). Los colores B, C, M, Y serán entonces reconocidos como colores primarios, y con la importación de PPF no se presentarán mensajes de error debido al orden incorrecto de los colores.

Lista de selección "Secuencia de impresión"

Con esta selección usted define qué secuencia de impresión en los pedidos se ha de transferir al Press Center. Puede elegir entre las siguientes opciones:

​•​Determinar secuencia de impresión en base a PPF.

La secuencia de impresión se determina en base a las informaciones PPF y se reenvía intacta al Press Center.

​•​Determinar secuencia de impresión en base a colores de marca (BCMYXZ...).

Si se selecciona esta opción, con la opción "Admitir colores especiales en BCMY" seleccionada, primero se aplicará la asignación de abreviatura de color y a continuación se determina la secuencia de impresión en la máquina de imprimir desde esta asignación.

Ejemplo: Un pliego está compuesto por por colores primarios Cyan, Magenta, Yellow y el color especial PANTONE 2727 C. Cuando se selecciona la opción "Admitir colores especiales en BCMY" se asigna ahora el color especial PANTONE 2727 C a la abreviatura del color de un color primario. Con el orden (o secuencia) de colores se decide a qué abreviatura de color se asignará el color especial PANTONE 2727 C. En este ejemplo se ha definido el orden de colores "BCMY". Esto significa que el color especial PANTONE 2727 C se asigna a la abreviatura del color B.

Ejemplos para la aplicación de la opción "Admitir colores especiales en BCMY":

Caso práctico 1:

Prinect Inpress Control controla los procesos de medición mediante el color "Black" (abreviatura del color "B"). Por ello la abreviatura del color "B" siempre debe tener asignado un color.

Cuidado: Si en la máquina de impresión está instalado un sistema de medición de color InpressControl y en el documento de pedido o en los datos PPF no se ha definido ningún color de proceso "Negro", en este caso de aplicación se debe asignar al código de color "B" un color directo suficientemente oscuro (recomendado: el color directo más oscuro). Esta asignación es necesaria porque en este caso de uso InpressControl utiliza el color asignado al código de color "B" para la detección de posición. Ver Ejemplo B: Aplicación con color especial oscuro como "B" y blanco opaco.

Caso práctico 2:

En lugar de una tira de control de color de 6 tintas puede utilizarse una tira de control de color de 4 tintas (se define en el sistema de preimpresión).

Caso práctico 3:

En ArtPro+^TM hay solo colores especiales definidos para la flexografía, y existe, entre otros, el color especial "Yellow" que no debe ser adoptado como color primario Y, sino como color especial. Por ejemplo, los siguientes colores deben adoptarse como colores especiales:

​·PLM 1234

​·Amarillo

​·PLM 5678

​·PLM 9876

Luego, en la lista de selección "Método" se selecciona la opción "Asignación de abreviación de color conforme a orden PPF". Como orden de colores se selecciona "BMCY".

Nota: Los casos de uso 4 y 5 Sucesor describen situaciones en las que uno o varios Colores especiales deben "mapearse" a los colores Negro, Cyan, Magenta y Amarillo. En el Flujo de trabajo "puro" de Prinect Production, es decir, en un flujo de trabajo en el que el Prinect Prepress Manager con el Prinect Renderer representan el Sistema de preimpresión, se puede utilizar la opción "Admitir colores especiales en BCMY". Véase Admitir colores especiales en BCMY para el Flujo de trabajo PrinectRenderer o Admitir colores especiales en BCMY para el Flujo de trabajo PrinectRenderer. Esta Opciones no funciona en un flujo de trabajo de Importación PPF, por lo que estos casos de uso muestran cómo puede configurar la "asignación" de Colores especiales a BCMY en el manipulador PPF.

Caso práctico 4:

Combinar dos Archivos PPF individuales con 5 colores cada uno (CMYK + Color especial) en un solo Pedido. El Color especial no debe contenerse en la Página entera, mientras que el Color especial debe figurar al principio de la Secuencia de colores en lugar del Negro en la Página entera. Aplicación de la Abreviatura del color "B" para este Color especial. Proceda del siguiente modo para esta aplicación:

​1.​Seleccione primero la Impresión de blanco y después la Impresión en contra y, a continuación, haga clic en "Fusionar".

​2.​En la página Impresión de blanco, haga clic en la casilla Color especial para anular la selección.

​3.​Haga clic en cada uno de los colores de la Página Wider en el siguiente Orden: Color especial, Cyan, Magenta, Amarillo.
¡Atención! Siga cuidadosamente esta Orden al pulsar sobre los colores. Comienza todo el proceso desde el principio si haces "clic mal".

​4.​Active la opción "Borrar" en la Fuente PPF.

​5.​Haga clic en "Proceso".

​6.​El Pliego combinado muestra el Color especial para la "X". Comprobación de la Secuencia de colores. Se aplica para Ejecutarse con el Prinect Pressroom Manager.

​7.​Cambie la Abreviatura del color "X" por "B" en el reverso de la Página PPF Combinada.

​8.​Haga clic en "Proceso". De este modo, se Completan las Modificaciones manuales y el Pliego se Aplica al flujo de trabajo Prinect en su forma Modificada.

Caso práctico 5:

Este caso de uso es una variación del caso de uso 4, pero con un funcionamiento diferente:

Combinar dos Archivos PPF individuales con 5 colores cada uno (CMYK + Color especial) en un solo Pedido. El Color especial no debe contenerse en la Página entera, mientras que el Color especial debe estar en la parte superior de la Secuencia de colores en lugar de Negro en la Página entera. Aplicación de la Abreviatura del color "B" para este Color especial. Proceda del siguiente modo para esta aplicación:

​1.​Seleccione primero la Impresión de blanco.

​2.​Desactive la Visibilidad del Color especial pulsando sobre el "Símbolo del ojo".

​3.​Haga clic en "Proceso".

​4.​Seleccione la Página más ancha.

​5.​Cambia la Abreviatura del color especial a "B".

​6.​Haga clic en "Proceso".

​7.​Seleccione al mismo tiempo la Impresión de blanco y el reverso y haga clic en "Fusionar".

​8.​Configure la Secuencia de colores de la Página como sigue: Color especial, Cyan, Magenta, Amarillo.

​9.​Borrar la Fuente PPF.

​10.​Haga clic en "Proceso". De este modo, se Completan las Modificaciones manuales y el Pliego se Aplica al flujo de trabajo Prinect en su forma Modificada.

Descripción general de la asignación de marcas de color para diferentes casos de uso cuando falta el color "Negro"

Ejemplo A: Trabajo con color oscuro como "X", secuencia de colores especial y blanco opaco

Un trabajo contiene colores multicolores (C, M, Y, X, Z, U, V, ...) en una secuencia de colores especial que se desvía del estándar. El blanco opaco está preimpreso. En esta compilación, C, M, Y son colores de proceso, falta el color de proceso "Negro (B)". Los demás colores son colores especiales.

InpressControl utiliza el color más oscuro para la detección de posición, en este ejemplo "azul oscuro". A este color se le asigna la abreviatura de color "X".

Ejemplo B: Aplicación con color especial oscuro como "B" y blanco opaco

El trabajo contiene colores multicolores (C, M, Y, X, Z, U, V, ...). En esta compilación, C, M, Y son colores de proceso, al color de proceso "Negro (B)" se le asigna el color especial "Azul oscuro" en el orden. El blanco opaco está preimpreso.

InpressControl utiliza el color especial "azul oscuro" para la detección de posición. A este color se le asigna el código de color "B".
