Pestañeta "Ajustes de marcas de impresión" para máquinas de imprimir Labelfire 340
Nota: Los ajustes de las marcas de impresión se diferencian, de acuerdo al tipo de máquina para la que se ha inicializado la secuencia PagePrint seleccionada. Vea también Pestañeta "Ajustes de marcas de impresión" para máquinas de impresión digital basadas en tóner (HEIDELBERG Versafire) y dispositivos CTP.
Las opciones de marcas disponibles están adaptadas a la máquina de imprimir Labelfire 340, es decir, solo se ofrecen los tipos de marca "Marca de perforación", "Marca Sensotec", "Marca de registro" y "Texto de información".
Tipo de marca "Marca de perforación"
Para sincronizar las troqueladoras en la máquina de imprimir Labelfire 340 se necesita una marca especial. Se trata de un rectángulo en el que se puede definir el alto, el ancho y la posición. Esta marca tiene, de manera estándar, la forma de un cuadrado con un canto de 1 cm de largo en la posición [0,0] (esquina superior izquierda).
Con los valores "X" e "Y" se ajusta la distancia desde la marca de perforación hacia los sujetos en dirección horizontal y vertical.
Con los valores "Alto" y "Ancho" se define el tamaño de las marcas de perforación.
Nota: Marcas Sensotec y marcas de perforación tienen salida en Labelfire siempre "puras", es decir, sin Administración del color en 100% negro.

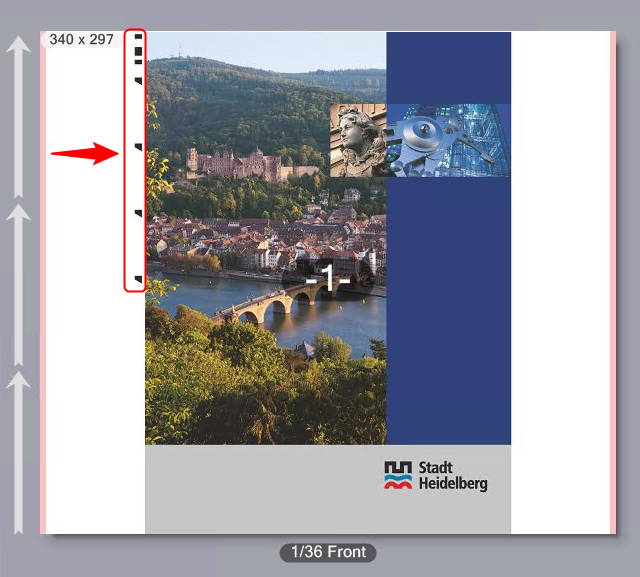

Tipo de marca "Marca Sensotec"
Marcas Sensotec son marcas especiales que se usan para definir registros automáticamente.
Con los valores "X" e "Y" se ajusta la distancia desde las marcas Sensotec hacia los sujetos en dirección horizontal y vertical.
Nota: Marcas Sensotec y marcas de perforación tienen salida en Labelfire siempre "puras", es decir, sin Administración del color en 100% negro.
Cuerpo de impresión digital en Master / Slave
Si en un pedido de impresión además de la salida de impresión digital deben tener salida otros colores, como p. ej. en flexografía, es muy importante definir si la impresión digital debe realizarse primero o luego de la flexografía. Si el código inicial se imprime recién con la impresión digital pero los colores de flexografía se imprimen primero, esto puede ocasionar una gran maculatura.
Básicamente se imprime siempre en el orden en el que están ordenados los cuerpos de impresión. Para el ajuste Master / Slave rige por lo siguiente:
•Si usted selecciona el ajuste "Master" se imprime el código inicial de la impresión digital. Si los equipos entintadores de flexografía están conectados antes que la impresión digital se imprimirán primero los colores de flexografía (a pesar de ser "Slave"), luego sigue la impresión digital.
•Si usted selecciona el ajuste "Slave" se imprime el código inicial del primer color (de flexografía) que se va a imprimir. El cuerpo de impresión digital es "Slave" y emite la última marca.
Marcas de registro y campos de colores especiales
En esta área se pueden imprimir marcas de registro y/o campos de colores especiales.
Campos de colores especiales son tiras de medición compuestas de campos llenos de colores especiales. Con ellas se pueden medir colores especiales en el substrato.
Las marcas de registro para máquinas de imprimir Labelfire han sido diseñadas de tal forma que se corrige cada color en forma de cruz con un círculo negro circundante. Las marcas se colocan a los costados del sujeto, ya sea una arriba a la izquierda y una abajo a la derecha o dos macas a la derecha y dos a la izquierda.
El Posicionamiento de las Marcas Sensotec se mide siempre en relación con el borde del Sujet, mientras que las Marcas de perforación se colocan normalmente en relación con el borde material del Soporte de impresión. Si, por ejemplo, se aplican ambos tipos de marcas al mismo tiempo, los valores de posición X e Y de las Marcas de perforación deben adaptarse manualmente al Posicionamiento de la pieza.
Para facilitar estas Adaptaciones, puede Seleccionar la Entrada "Sujeto" en la Lista de selección "Posición" en lugar del Ajuste estándar "Material". Los valores de posición X-Y de las Marcas de perforación -como en el caso de las Marcas Sensotec- aseguran el Sujet.
Valores de posición X e Y
Con los valores "X" e "Y" se ajusta la distancia desde las marcas de registro y/o franjas de colores especiales hacia los sujetos en dirección horizontal y vertical. La posición se refiere al margen de segmento.

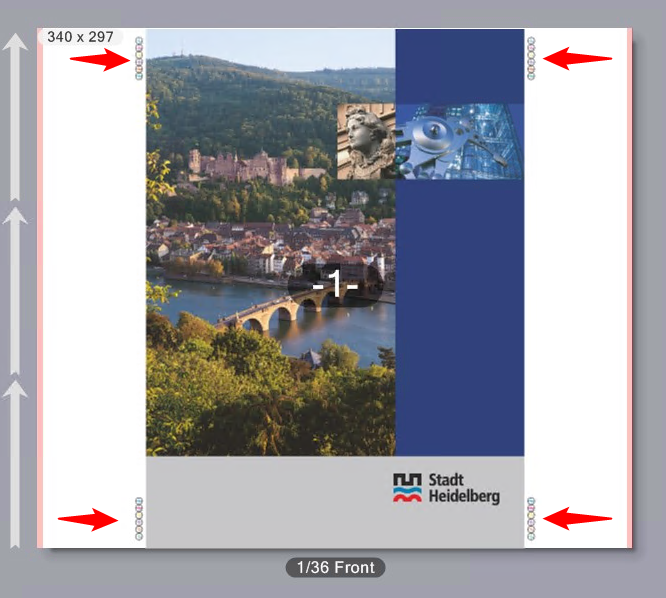

En el campo "Marcas por página" se define el número de marcas de registro a cada lado del substrato, es decir al lado derecho y al izquierdo. Se deben usar como máximo 2 marcas de registro por página. En el ejemplo se han activado 2 marcas por lado:
En el campo "Marcas por página" se define el número de marcas de registro a cada lado del substrato, es decir al lado derecho y al izquierdo. En el ejemplo se han activado 2 marcas por lado:
Campos de colores especiales
Si activa esta opción, se imprimen franjas de medición compuestas de campos de colores especiales. Las franjas de medición de colores especiales se pueden imprimir solas o junto con marcas de registro. Si se activan las marcas de registro junto con los campos de colores especiales es posible ajustar la distancia que existe desde la franja de medición de colores especiales hasta la marca de registro. Este es el espacio desde el canto inferior de la franja de medición de colores especiales hasta el canto superior, de la marca de registro derecha inferior, es decir, la franja de medición de colores especiales está encima de la marca de registro derecha inferior.
Marcas de registro y franjas de medición de colores especiales se ordenan superpuestas en una línea. Los campos de color tienen un tamaño den 6 mm x 6 mm.
Rotulación
A elección puede activar una rotulación de las marcas.
Tipo de marca "Texto de información"
Con esta opción puede definir marcas de texto especiales introduciendo un texto respectivo en el campo de edición. Aquí puede introducir, p. ej., informaciones acerca de opciones de salida especiales u observaciones acerca del Finishing.
Informaciones ampliadas del pedido.
Activando esta opción, en la línea de información se pueden incluir informaciones adicionales para el pedido de impresión o para el producto de impresión, así como informaciones especiales para la impresión de embalajes. De manera particular y dependiendo del tipo de pedido se pueden incluir en la línea de información las siguientes informaciones ampliadas:
•Tipo de pedido (Packaging o impresión de etiquetas)
•ID de cliente y nombre de cliente
•Fecha de creación, matasellos de Proof
•Nombre de producto y número de producto
•ID de producto otorgada por el cliente
•ID de contorno y nombre de contorno
•Cantidad de colores (colores primarios, colores especiales y colores técnicos)
•Colores primarios
•Colores especiales
•Colores DieLine (colores técnicos)
•Efectos especiales (recubrimientos, barnices, láminas, grabados en relieve)
•Inversiones (para impresión de etiquetas)
•Prepress Job ID
•Nombre de archivo PDF
•Tamaño de casilla de PDF (casilla de límite de página, casilla de material, casilla de sangrado)
•Comentarios
•Versión de tratamiento
•Soporte de impresión
Distancias X e Y
En los campos "X" e "Y" puede definir las distancias de la marca hasta el punto de referencia ubicado en la esquina derecha inferior del sujeto. Si adicionalmente se han definido, p. ej., marcas de registro, el punto de referencia se desplazaría hasta el margen superior de las marcas de registro.
Nota: El ángulo para las marcas de texto de información para máquinas Labelfire está preajustado en 90° (en sentido antihorario). De esta manera debe evitarse que la marca de texto de información quede atravesada involuntariamente sobre la repetición.
Selección de tipo de fuente
En la lista de selección "Tipo de fuente" se puede elegir entre diferentes tipos de fuente para idiomas occidentales. Además se puede elegir un tipo de fuente para los idiomas "Japonés, chino (simplificado) o coreano". Los textos de información -independientemente de otros ajustes de fuentes o de idiomas en el entorno del sistema- se mostrarán en el tipo de fuente o idioma elegidos.
Componentes de las marcas
Una marca de texto de información tiene los siguientes componentes:
•Número del pedido
•Tipo de pedido (p. ej. "Records", cuando se trata de un documento PDF/VT)
•Fecha, Hora
•Condición de salida
•Texto del campo de entrada "Texto de información"
Las marcas se posicionan en el margen derecho del sujeto. En el caso de que las marcas de color y el texto de información no estén ordenados en una línea vertical común, la marca de texto de información será colocada en el margen de segmento inferior.
El tamaño de la fuente se ajusta automáticamente de tal forma que el texto aprovecha automáticamente el espacio disponible.
