Pestañeta "Ajustes de marcas de impresión" para máquinas de imprimir etiquetas no digitales

Las opciones de marcas disponibles están adaptadas máquinas de imprimir etiquetas, es decir, solo se ofrecen los tipos de marca "Viga de soporte", "Marcas de color", "Marca Sensotec", "Marca de perforación" y "Texto de información".

Viga de soporte

Vigas de soporte son marcas especiales que se necesitan para imprimir etiquetas.

Con la Distancia en dirección X se define la distancia lateral de las vigas de soporte (en mm) hacia el margen del segmento. Usted puede seguir ajustando el Ancho (en mm) y la Aplicación de color para las vigas de soporte. El ancho de las vigas de soporte se modifica siempre simétricamente, es decir, la línea central de las vigas de soporte no se mueve.

Marcas de color

En esta área se pueden imprimir marcas de registro y/o campos de colores especiales.

Con los valores "X" e "Y" se ajusta la distancia desde las marcas de registro y/o franjas de colores especiales hacia los sujetos en dirección horizontal y vertical. La posición se refiere al margen de segmento.

Marcas de registro

Las marcas de registro para máquinas de imprimir etiquetas han sido diseñadas de tal forma que se corrige cada color en forma de cruz con un círculo circundante que está coloreado con el primer color que aparece, de modo que de esta manera se puede corregir el ajuste de registro. Las marcas se colocan lateralmente junto sujeto. La cantidad y la posición se pueden ajustar en las listas de selección "Marcas por página" y "Posición". Existen las siguientes posibilidades:

​•​Una marca arriba a la izquierda (al lado de la máquina)

​•​Una marca arriba a la derecha (al lado del operador)

​•​Dos marcas arriba a la izquierda y abajo a la izquierda (al lado de la máquina)

​•​Dos marcas arriba a la derecha y abajo a la derecha (al lado del operador)

​•​Cuatro marcas, una arriba a la derecha y otra arriba a la izquierda, así como una abajo a la derecha y otra abajo a la izquierda (en ambos lados)

Opción "Rotulación"

Si activa esta opción, las marcas serán rotuladas con una abreviación del color respectivo (C,M,Y, K).

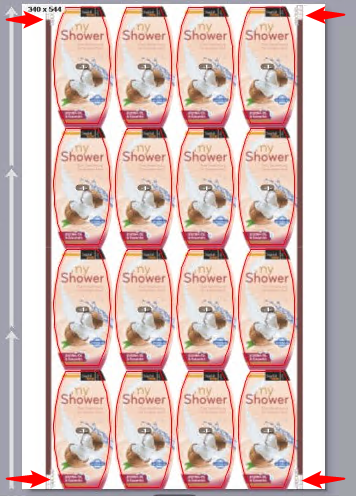

En el ejemplo hay 2 marcas por cada página con la posición "En ambos lados".

Campos de colores especiales

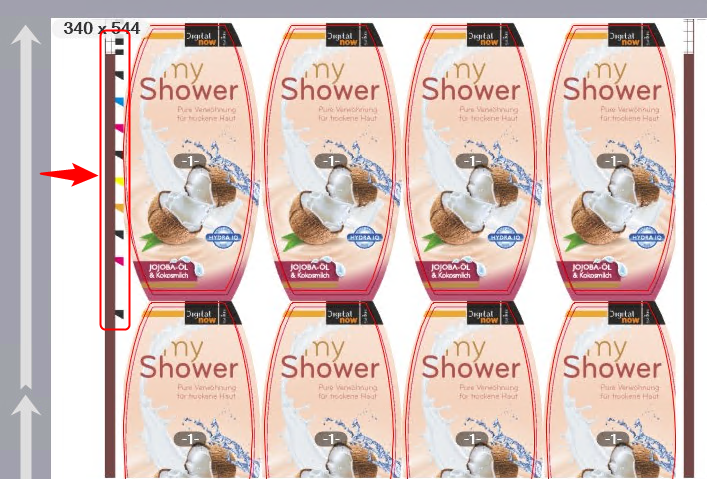

Si activa esta opción, se imprimen franjas de medición compuestas de campos de colores especiales. Las franjas de medición de colores especiales se pueden imprimir solas o junto con marcas de registro. Si se activan las marcas de registro junto con los campos de colores especiales es posible ajustar la distancia que existe desde la franja de medición de colores especiales hasta la marca de registro. Este es el espacio desde el canto inferior de la franja de medición de colores especiales hasta el canto superior, de la marca de registro derecha inferior, es decir, la franja de medición de colores especiales está encima de la marca de registro derecha inferior.

Marcas de registro y franjas de medición de colores especiales se ordenan superpuestas en una línea. Los campos de color tienen un tamaño den 6 mm x 6 mm.

Tipo de marca "Marca Sensotec"

Marcas Sensotec son marcas especiales que se usan para definir registros automáticamente. Marcas Sensotec se posicionan de manera estándar en el lado de la máquina (arriba a la izquierda).

Con los valores "X" e "Y" se ajusta la distancia desde las marcas Sensotec hacia los sujetos en dirección horizontal y vertical.

Opción "Adicionalmente en el lado del operador"

Si activa esta opción, se posicionan adicionalmente marcas Sensotec en el lado del operador, es decir, en el lado diagonalmente opuesto a las marcas Sensotec del lado de la máquina (abajo a la derecha).

Opción "Dar salida al maestro en negativo"

Si activa esta opción, la marca Sensotec va a ser tratada como "calada" en el color definido como "Master".

Tipo de marca "Marca de perforación"

Para sincronizar las troqueladoras en una máquina de imprimir etiquetas se necesita una marca especial. Se trata de un rectángulo en el que se puede definir el alto, el ancho y la posición. Esta marca tiene, de manera estándar, la forma de un cuadrado con un canto de 1 cm de largo en la posición [0,0] (esquina superior izquierda).

En caso necesario usted puede definir la aplicación de color para la marca de perforación.

Con los valores "X" e "Y" se ajusta la distancia desde la marca de perforación hacia los sujetos en dirección horizontal y vertical.

Con los valores "Alto" y "Ancho" se define el tamaño de las marcas de perforación.

Lista de selección "Posición"

El Posicionamiento de las Marcas Sensotec se mide siempre en relación con el borde del Sujet, mientras que las Marcas de perforación se colocan normalmente en relación con el borde material del Soporte de impresión. Si, por ejemplo, se aplican ambos tipos de marcas al mismo tiempo, los valores de posición X e Y de las Marcas de perforación deben adaptarse manualmente al Posicionamiento de la pieza.

Para facilitar estas Adaptaciones, puede Seleccionar la Entrada "Sujeto" en la Lista de selección "Posición" en lugar del Ajuste estándar "Material". Los valores de posición X-Y de las Marcas de perforación -como en el caso de las Marcas Sensotec- aseguran el Sujet.

Valores de posición X e Y

Con los valores "X" e "Y" se ajusta la distancia desde las marcas de registro y/o franjas de colores especiales hacia los sujetos en dirección horizontal y vertical. La posición se refiere al margen de segmento.

En el campo "Marcas por página" se define el número de marcas de registro a cada lado del substrato, es decir al lado derecho y al izquierdo. Se deben usar como máximo 2 marcas de registro por página. En el ejemplo se han activado 2 marcas por lado:

En el campo "Marcas por página" se define el número de marcas de registro a cada lado del substrato, es decir al lado derecho y al izquierdo. En el ejemplo se han activado 2 marcas por lado:

Tipo de marca "Texto de información"

Con esta opción puede definir marcas de texto especiales introduciendo un texto respectivo en el campo de edición. Aquí puede introducir, p. ej., informaciones acerca de opciones de salida especiales u observaciones acerca del Finishing.

Opción "Informaciones ampliadas del pedido".

Activando esta opción para el tipo de texto "Texto de información", en la línea de información se pueden incluir informaciones adicionales para el pedido de impresión o para el producto de impresión, p. ej. informaciones sobre los documentos impresos, colores y efectos especiales..

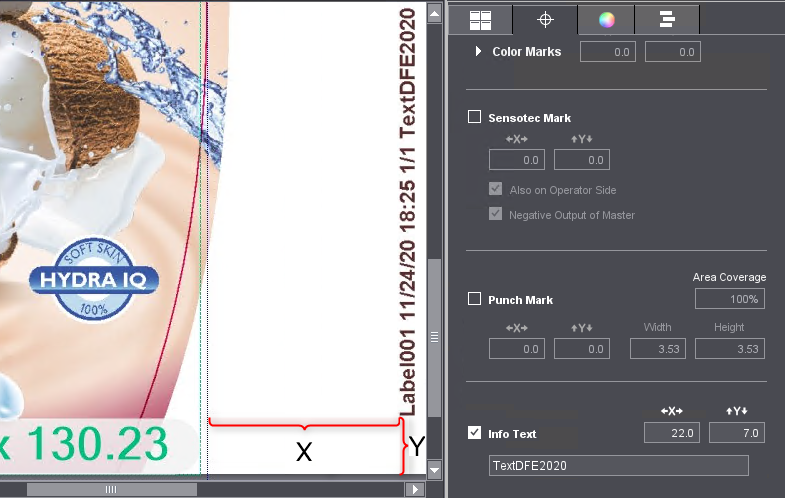

Distancias X e Y

En los campos "X" e "Y" puede definir las distancias de la marca hasta el punto de referencia ubicado en la esquina derecha inferior del sujeto. Si adicionalmente se han definido, p. ej., marcas de registro, el punto de referencia se desplazaría hasta el margen superior de las marcas de registro.

Nota: El ángulo para las marcas de texto de información para máquinas de imprimir etiquetas está preajustado en 90° (en sentido antihorario). De esta manera debe evitarse que la marca de texto de información quede atravesada involuntariamente sobre la repetición.

Componentes de las marcas

Una marca de texto de información tiene los siguientes componentes:

​•​Número del pedido

​•​Tipo de pedido (en el ejemplo "Records", ya que se trata de un documento PDF/VT).

​•​Fecha, Hora

​•​Condición de salida

​•​Texto del campo de entrada "Texto de información"

Las marcas se posicionan en el margen derecho del sujeto. En el caso de que las marcas de color y el texto de información no estén ordenados en una línea vertical común, la marca de texto de información será colocada en el margen de segmento inferior.

El tamaño de la fuente se ajusta automáticamente de tal forma que el texto aprovecha automáticamente el espacio disponible.
