Boîte de comptage

Condition requise : Les unités de comptage sont utilisées pour les machines connectées au flux de production Prinect via un Data Terminal.

Une boîte de comptage recense les données des compteurs des presses auxquelles elle est connectée (jusqu’à 12) et les transmet aux Data Terminal des presses via le réseau (TCP/IP Ethernet). Ainsi, il n'est pas nécessaire de saisir manuellement sur le Data Terminal le Tirage produit à chaque fois, mais les tirages sont calculés automatiquement sur la base de l'état du Totalisateur et transmis à Prinect Production.

Le graphique suivant montre à titre d'exemple la structure d'une telle configuration :

Pour que Prinect Production reçoive correctement le Tirage produit, l'Unité de comptage doit être mise en route dans Prinect Production. Par ailleurs, les canaux doivent être assignés aux différents périphériques conformément au plan de câblage. Voir Mise en route d'une nouvelle boîte de comptage.

Mise en route d'une nouvelle boîte de comptage

Remarque : Vous trouverez les explications détaillées relatives à l’installation et au remplacement d’une boîte de comptage dans la documentation fournie avec la boîte en question. Pour accéder à ce document, suivez ce lien : Installation et remplacement de la boîte de comptage.

Pour mettre en place une nouvelle boîte de comptage dans Prinect, nous avons copié ci-dessous les passages nécessaires.

Condition requise : Pour garantir l'accessibilité sur le réseau, une adresse IP valide doit être attribuée à l'unité de comptage.

​1.​Dans le Cockpit, passez à l'affichage « Administration > Configuration de l'appareil > Unité de comptage » .

​2.​Cliquez sur « Créer » .

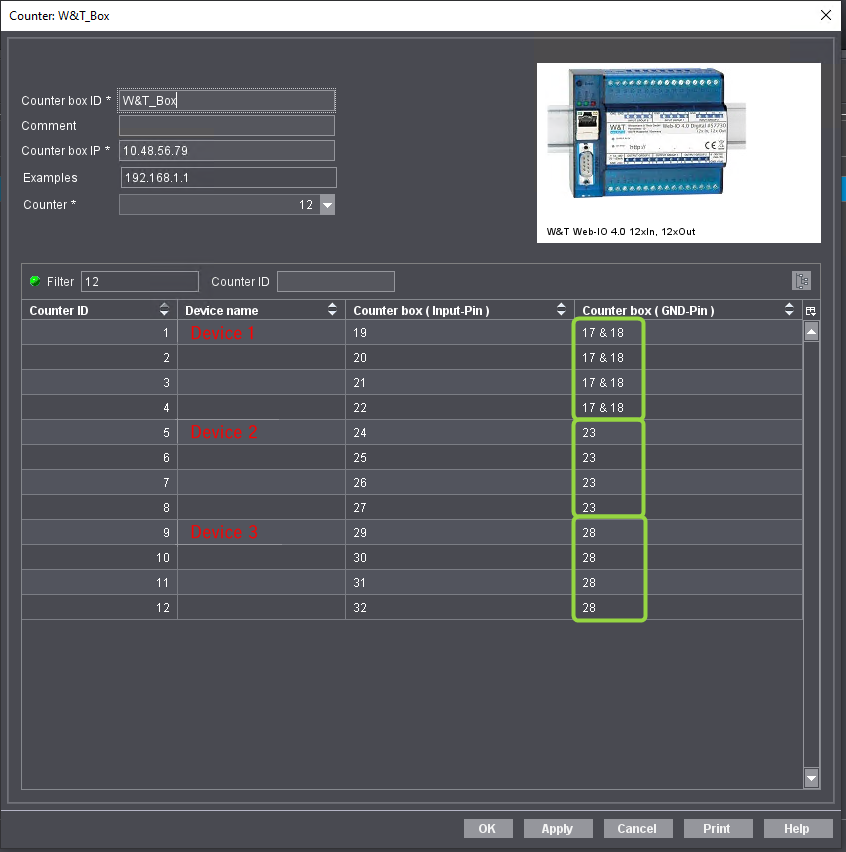

Une boîte de dialogue permettant de configurer l'unité de comptage s'ouvre :

​3.​Dans le champ « N° ID de l'''unité de comptage » , attribuez un Nom unique à l'''unité de comptage (1).

Ce Nom s'affiche dans le Gestionnaire central des périphériques (CDM) lors de la création de l'unité de comptage.

​4.​Saisir l'adresse IP attribuée à l'unité de comptage (2).

​5.​Sélectionner le nombre de Canal dans la liste de sélection « Compteur » (3).

​•​12 = nouvelle boîte de comptage

​•​6 = ancienne boîte de comptage

L'Exemple suivant montre une variante de raccordement telle qu'elle doit être appliquée pour les signaux de tension. Comme chaque Machine dispose de sa propre ligne de masse pour le raccordement d'une unité de comptage et que la boîte de comptage connecte 4 Canal à une masse, le signal de tension doit être décalé dans le bloc de masse correspondant, c'est-à-dire :

Device 1 sur canal 1-4

Device 2 sur canal 2-8 et

Device 3 sur canal 9-12.

​6.​Notez les Canal pour chaque Appareils ou imprimez la liste en cliquant sur le bouton « Imprimer » .

​7.​Cliquez sur « OK » pour enregistrer vos réglages.

Attribuez un canal à chaque périphérique à l’étape suivante.

Assigner un canal aux périphériques

Après avoir créé l'unité de comptage, il faut assigner un Canal de l'unité de comptage à chacun des appareils (par exemple, les machines à imprimer). Cette attribution s'effectue au niveau du Gestionnaire central des périphériques (CDM).

Condition requise : Pour les étapes suivantes, il est supposé que les Appareils (machines à imprimer) ont déjà été créés dans le Gestionnaire central des périphériques (CDM). Vous trouverez le CDM dans le Cockpit, dans la Région « Administration > Système » . Voir Vue d’ensemble.

Pour attribuer un Canal à un Appareils, procédez comme suit :

​1.​Dans Prinect Cockpit, basculez dans l’écran « Administration > Système » .

​2.​Dans la branche « [Nom du Serveur Prinect] » , ouvrez la région « CDM » .

​3.​Sélectionnez le périphérique (la machine).

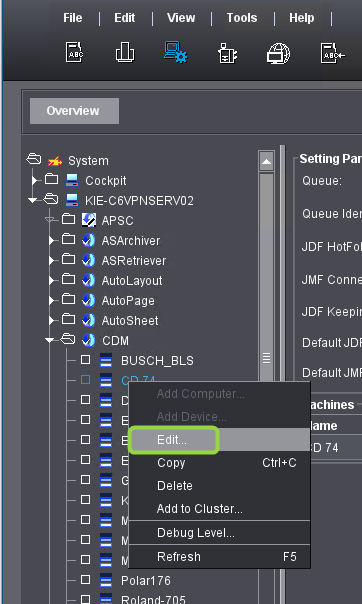

​4.​Ouvrir la commande de menu contextuel « Editer » .

L’assistant Périphérique s’ouvre.

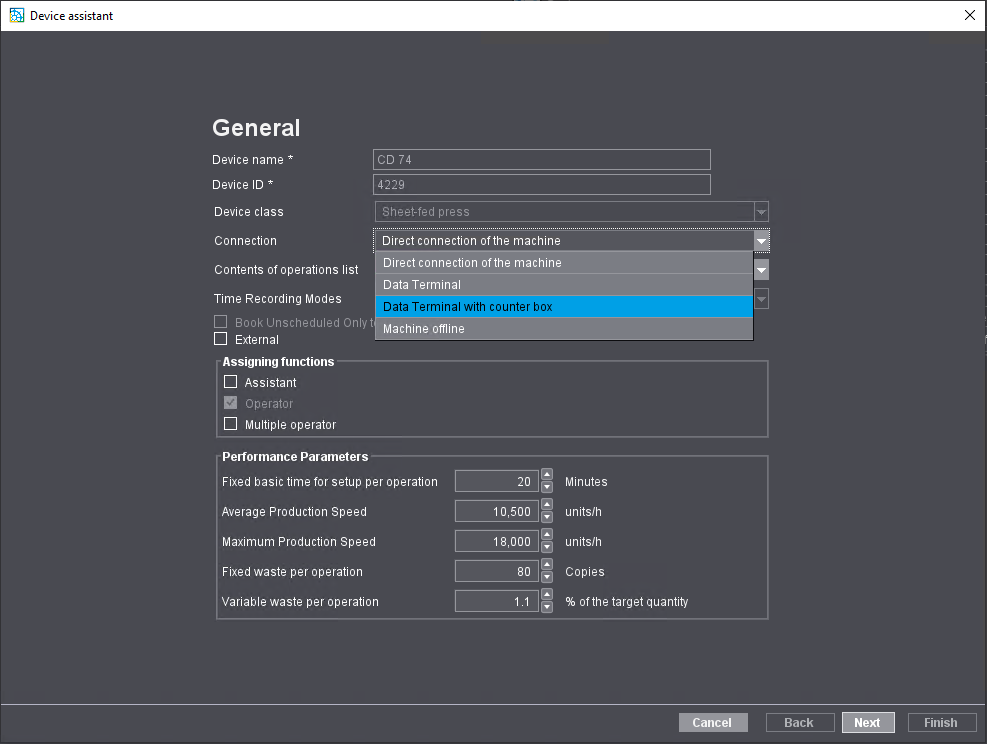

​5.​Dans la liste de sélection « Connexion » , sélectionnez l'entrée « Data Terminal avec boîte de comptage » .

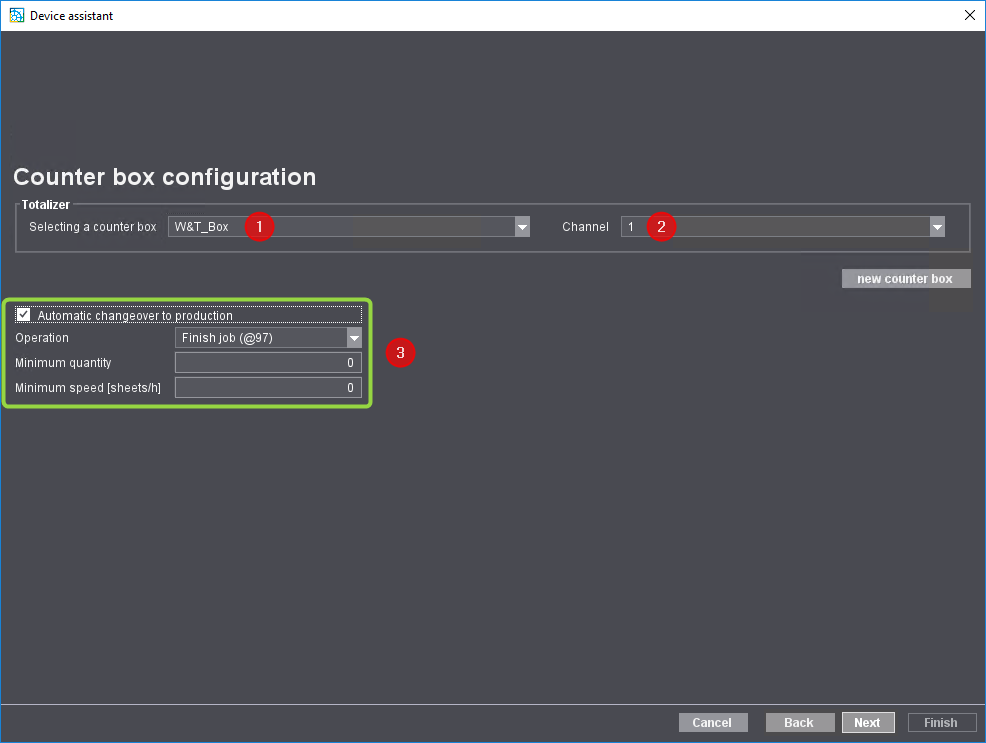

​6.​Cliquez sur « Suivant » jusqu'à l'affichage « Configuration de la boîte de comptage » .

​7.​Sélectionner la boîte de comptage créée précédemment (1).

​8.​Attribuez le canal au périphérique (2).

Dans cet Exemple, le Canal 1 est assigné à l'Appareil « Device 1 » .

(9)​En option, vous pouvez activer l'option « Activation automatique de la production » . Dans la liste de sélection « Opérations » , vous pouvez activer l'opération qui doit être exécutée automatiquement lorsque les valeurs « Quantité minimum » et « Vitesse minimum (feuilles par heure) » sont atteintes (3).

​10.​Cliquez sur « Suivant » .

​11.​Fermer le paramétrage en cliquant sur « Terminé » .

​12.​Si nécessaire, répétez ces étapes pour mettre en place d'autres Appareils pour le fonctionnement de l'Unité de comptage.

​13.​Démarrer le Prinect Cockpit une fois le paramétrage terminé. Cette opération est obligatoire pour que les noms des appareils s'affichent correctement dans la Configuration de l'appareil.

Contrôlez ensuite si les canaux sont correctement assignés. Pour ce faire, ouvrez à nouveau l'Affichage « Administration > Configuration de l'appareil > Unité de comptage » et ouvrez l'unité de comptage que vous souhaitez contrôler.

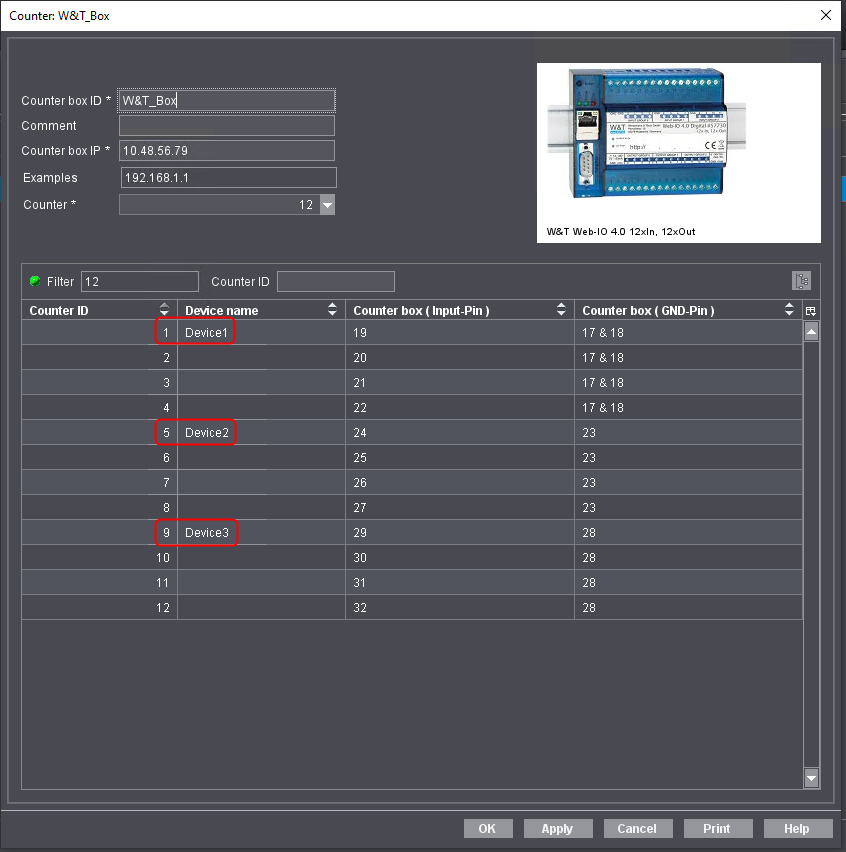

Les Appareils devraient maintenant être configurés avec les bons Canal :

Vous pouvez imprimer les Graphiques pour pouvoir ensuite effectuer le câblage sur la Machine.
