Diagramme P-N (vitesse de tirage)

Remarque : Le diagramme P-N ne prend en compte que les temps en rapport avec l’exécution de la commande.

Objectifs

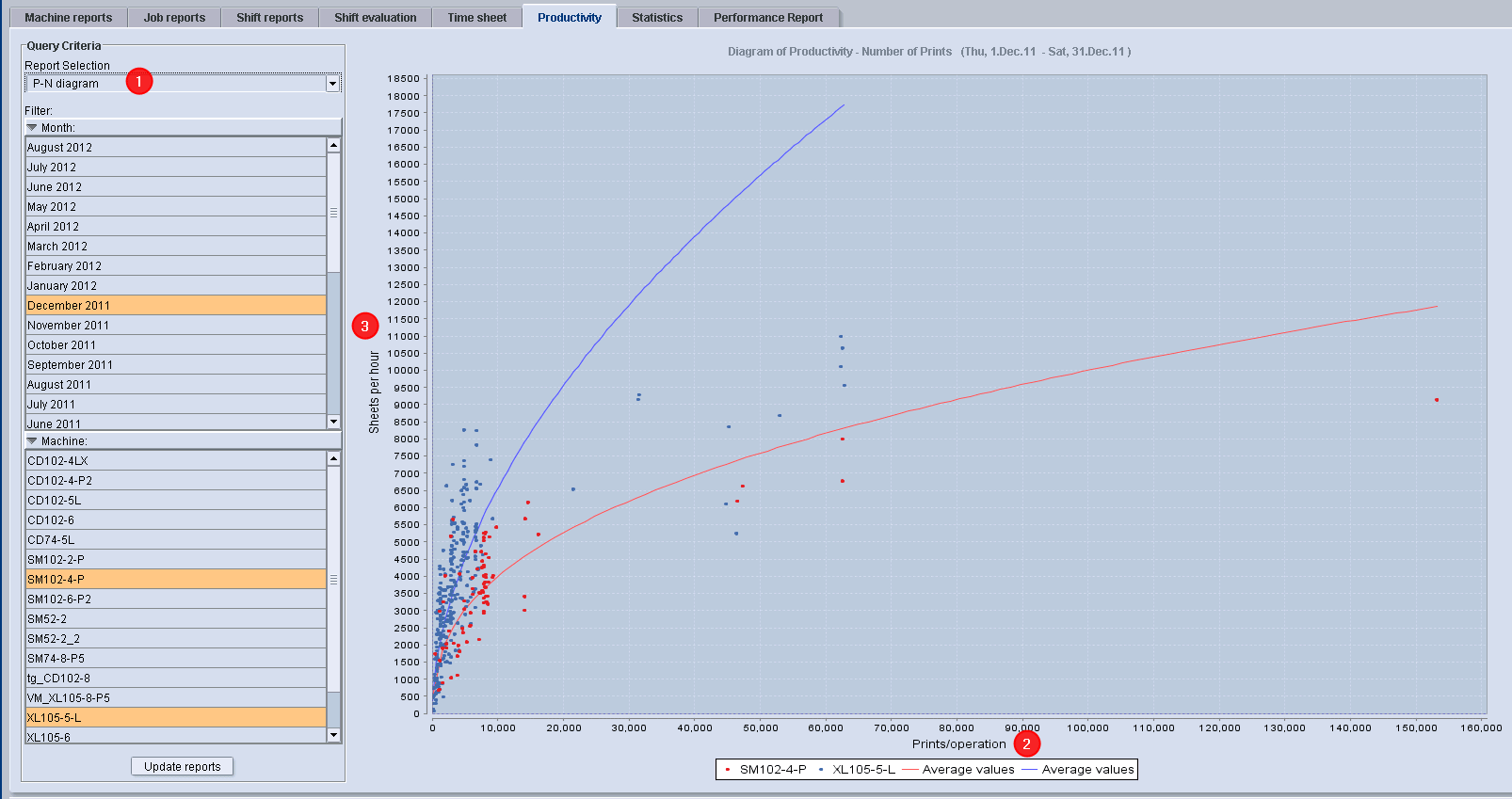

Le diagramme P-N (1) montre, pour chaque Travaux de la Période sélectionnée et pour la ou les Machines sélectionnées, la dépendance des Bonnes impressions par heure (Axe y ; 2) par rapport aux Bonnes impressions par Opérations (Axe x ; 3).

Le diagramme P-N permet de faire la distinction entre les commandes à haute et basse productivité et d’identifier facilement les commandes à tirages élevé et faible.

Explication du diagramme P-N

​•​Impressions par heure = Bonnes impressions/heure = Productivité = P

​•​Impressions par opération = Bonnes impressions/opération = N

​•​Chaque point représente une opération produite, avec un lien vers le rapport de concernant la commande (cliquer sur le point).

​•​Evaluation graphique (courbes) du rapport entre les grandeurs suivantes :

​•​Vitesse d’impression moyenne : impressions par heure (nombre de bonnes impressions/durée totale de l’opération = du démarrage à la fin de l’opération).

​•​Impressions par opération (nombre de bonnes impressions pour chaque opération).

​•​Comparaison de plusieurs machines dans un diagramme (les points de différentes couleurs représentent différentes machines à imprimer).

​•​Les opérations hautement productives sont situées au-dessus de la courbe moyenne, les opérations faiblement productives sont situées en dessous de la courbe moyenne.

Remarque : Un Travail avec deux Opérations (Recto & Verso) sur une Machine à imprimer est représenté par un Point.

Référence au rapport sur les commandes

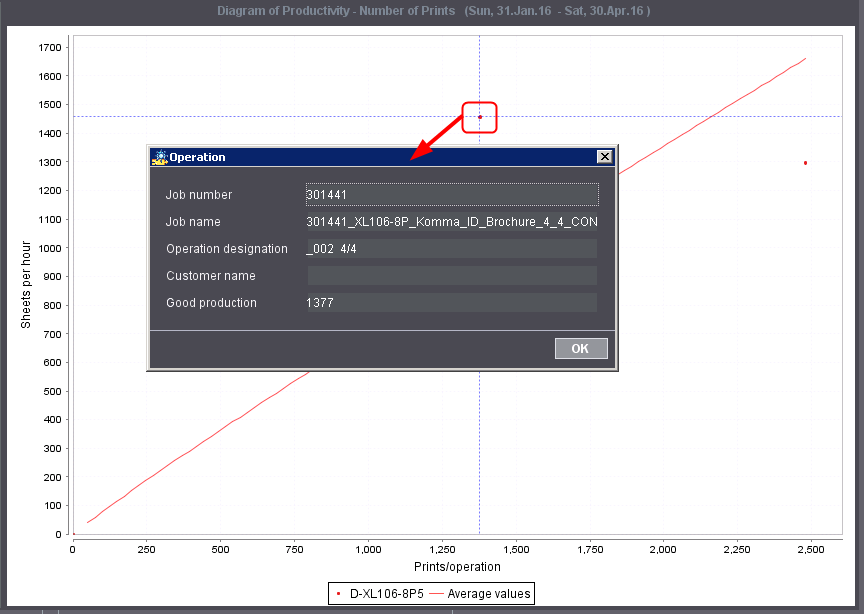

Chaque point représente une opération réalisée. Si vous cliquez sur un point, dans la boîte de dialogue « Commande en cours » , vous verrez s’afficher la commande correspondant à ce point. Vous pouvez alors ouvrir directement le Rapports de travail correspondant.

Agrandissement d'une partie du diagramme

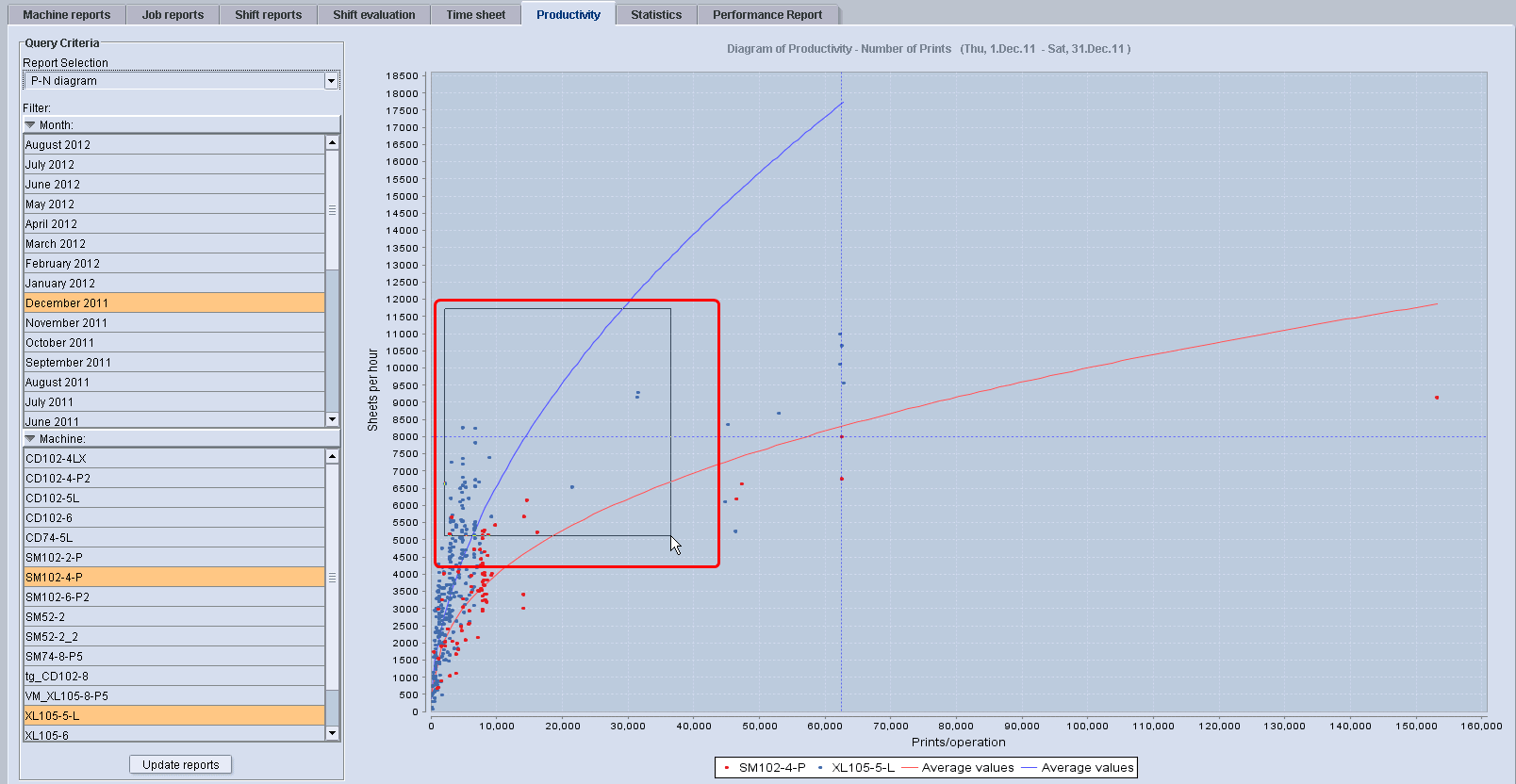

​1.​Dans le diagramme, cliquez avec la souris sur le point d'angle supérieur gauche du Rognage au choix et maintenez le bouton gauche de la souris enfoncé.

​2.​Tracez maintenant un rectangle avec la souris, du haut à gauche vers le bas à droite, et relâchez le bouton de la souris. Le Rognage est ainsi défini.
