Diagramme T-N (temps de production de tirage)

Remarque : Le diagramme T-N ne prend en compte que les temps en rapport avec l’exécution de la commande.

Objectifs

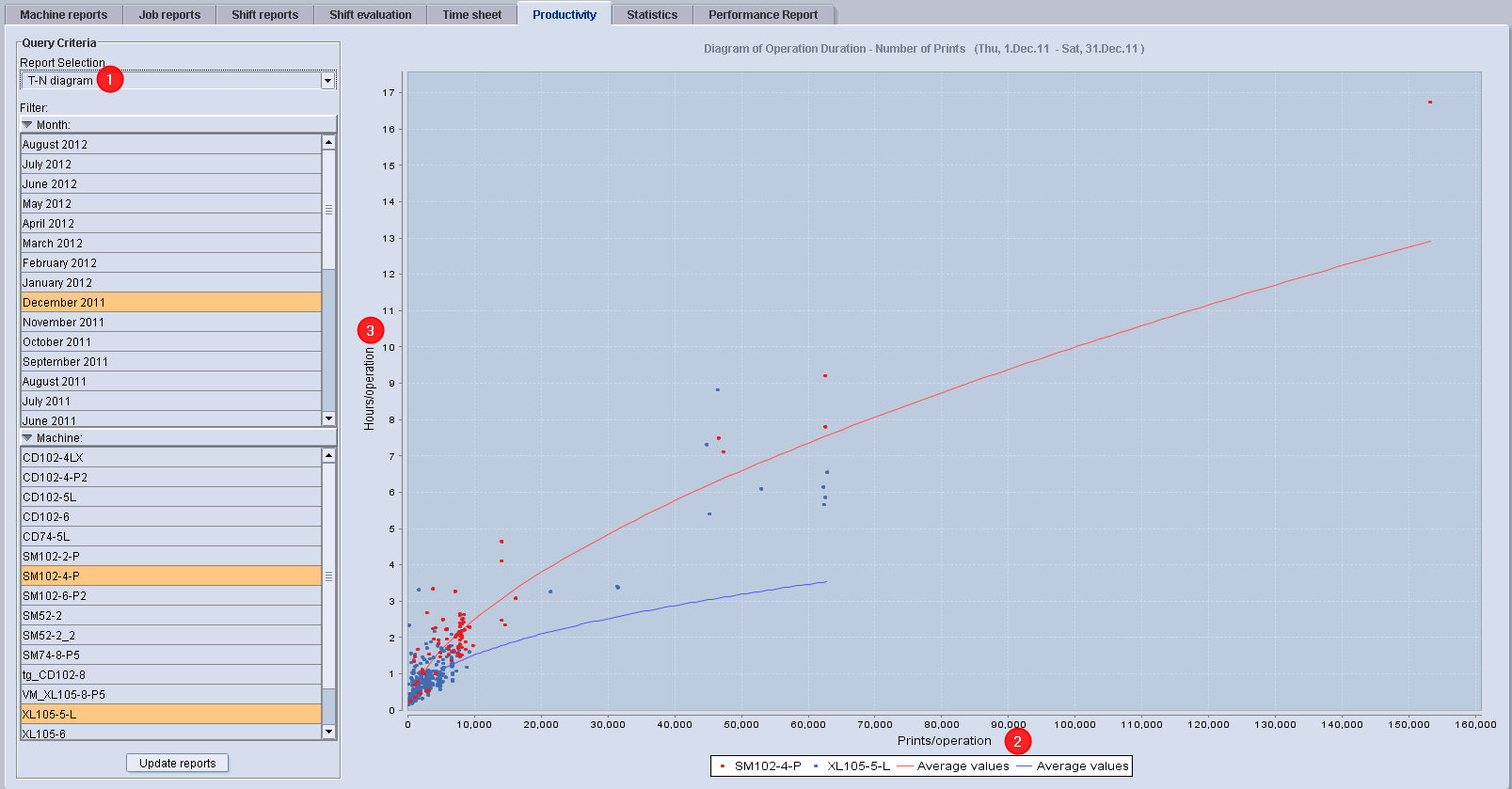

Le diagramme T-N (1) est utilisé exactement de la même manière que le diagramme P-N. La durée de l'opération (3) est ici analysée en référence aux Bonnes feuilles de l'opération (2).

Explication du diagramme T-N

​•​Heures par opération = durée totale de l’opération/opération = Durée = T

​•​Impressions par opération = Bonnes impressions/opération = N

​•​Chaque point représente une opération produite, avec un lien vers le rapport de concernant la commande (cliquer sur le point).

​•​Evaluation graphique (courbes) du rapport entre :

​•​Durée d’opération en heures (durée totale d’opération = du début à la fin de l’opération)

​•​Impressions par opération (nombre de bonnes impressions pour chaque opération).

​•​Comparaison de plusieurs machines dans un diagramme (les points de différentes couleurs représentent différentes machines à imprimer).

​•​Les Opérations hautement productives se trouvent dans la Région inférieure de la courbe moyenne, les Opérations faiblement productives se trouvent au-dessus de la courbe moyenne.

Remarque : Un Travail avec deux Opérations (Recto & Verso) sur une Machine à imprimer est représenté par un Point.

Affichage sous forme de tableau

L'Affichage sous forme de tableau répertorie la productivité d'une ou plusieurs machines à imprimer au cours d'une Période sélectionnée. L'Affichage sous forme de tableau est la base de tous les autres rapports de productivité. Seuls les temps inclus dans la période choisie seront pris en compte. Par exemple, si une Opération commence avant la Période définie, les Temps antérieurs à cet intervalle de temps ne sont pas analysés.

Remarques sur les valeurs affichées
