Connexion des massicots Polar

Les Massicots Polar offrent la possibilité de créer des données de préréglage pour Polar CompuCut. Les données de préréglage pour le programme de découpe sont ainsi déjà disponibles avant l'opération de découpe proprement dite.

Remarques importantes

Pour créer des données de préréglage pour Polar CompuCut, vous devez tenir compte des points suivants :

​•​La Licence Prinect « PPF Sortie - Postpress » est obligatoire.

Cette Licence permet également de créer des données de préréglage avec Prinect Press, qui est précédé d'un prépresse tiers. La condition est que les fichiers PPF importés depuis le Prépresse contiennent des données de découpe.

​•​Une opération de coupe doit être créée.

Les données de préréglage sont toujours générées sur la base d’une opération de massicotage. Le réseau de processus utilisé doit contenir une séquence « SheetFinishing » . Voir aussi Séquences de finition.

Dans les paramètres de configuration de la Massicot dans l'Assistant appareils (« Administration > Système > CDM » ), l'option « Activer la sortie des données de préréglage » doit être activée dans l'étape de configuration « Options PPF » et cette étape de configuration doit être correctement configurée.

Pour connecter un Massicot Polar au flux de production Prinect, procédez comme suit :

​1.​Démarrez Prinect Cockpit.

​2.​Passez à la Région « Administration > Réglages > Système » et cliquez sur le nom du Serveur Prinect dans l'arborescence de gauche pour ouvrir la sous-structure.

​3.​Sélectionner l'entrée « CDM » et appeler la commande de menu contextuel « Ajouter Appareils » . L’assistant Périphérique s’ouvre.

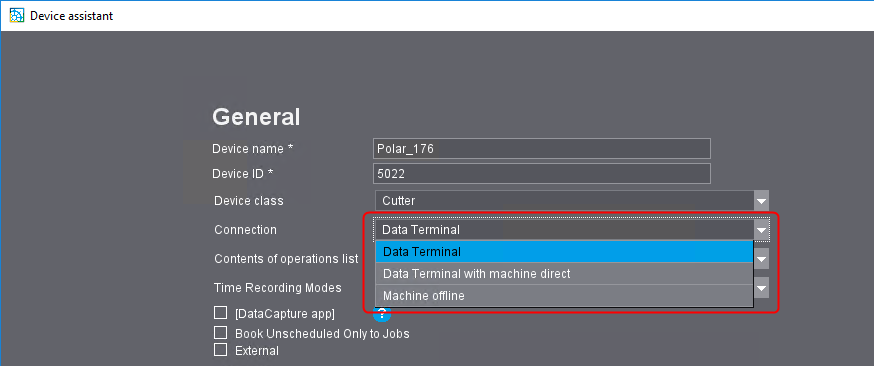

​4.​Dans l'étape de configuration « Général » , déterminez le type de connexion dans la liste de sélection « Connexion » .

Vue générale - modes de connexion pour massicots Polar

La fonctionnalité de création de données de préréglage pour Polar CompuCut peut être utilisée avec les types de connexion suivants.

​•​Type de connexion « Data Terminal » .

Voir Connexion d'un massicot avec le type de connexion « Data Terminal.

​•​Type de connexion « Data Terminal avec machine directement » .

Voir Connexion d'un Massicot avec le type de connexion « Data Terminal avec la machine directement » ..

​•​Type de connexion « Machine hors ligne » .

Voir Connexion d'un Massicot avec le type de connexion « Machine hors ligne » ..

Connexion d'un massicot avec le type de connexion « Data Terminal

Dans ce flux de production, les données de préréglage sont créées par Prinect Intégration et mises à disposition dans un Hotfolder pour le logiciel Polar CompuCut.

La mise à disposition des données s’effectue à la suite du processus « AutoPreset » qui se déroule pendant l’exécution de la séquence « SheetfedPrinting » .

Afin d'enregistrer les données de fonctionnement pour l'opération de découpe suivante, un Data Terminal est installé à côté du massicot Polar. Vous trouverez des informations sur l'installation et la configuration d'un Data Terminal à l'endroit suivant : Connexion d'un Data Terminal.

Connexion d'un Massicot avec le type de connexion « Data Terminal avec la machine directement » .

Dans ce flux de production, les données de préréglage sont créées par Prinect Intégration et mises à disposition dans un Hotfolder pour le logiciel Polar CompuCut.

La mise à disposition des données s’effectue à la suite du processus « AutoPreset » qui se déroule pendant l’exécution de la séquence « SheetfedPrinting » .

Afin d'enregistrer les données de fonctionnement pour l'opération de découpe suivante, un Data Terminal est en outre intégré dans la Massicot Polar. Vous trouverez des informations sur l'installation et la configuration d'un Data Terminal à l'endroit suivant : Connexion d'un Data Terminal.

Connexion d'un Massicot avec le type de connexion « Machine hors ligne » .

Dans ce flux de production, les données de préréglage sont créées par Prinect Intégration - comme pour le type de connexion « Data Terminal avec machine Directe » - et mises à disposition du logiciel Polar CompuCut via un Hotfolder.

La mise à disposition des données s’effectue à la suite du processus « AutoPreset » qui se déroule pendant l’exécution de la séquence « SheetfedPrinting » .

Avec ce type de liaison, l'opération de découpe est terminée dans le Cockpit après l'Exécution de la Séquence « SheetfedPrinting » et aucune donnée d'exploitation n'est saisie ou appliquée.
