Sous-onglet « Assignation repères de couleur »

Il est nécessaire de régler l’assignation des repères de couleur lorsque, p. ex., un système colorimétrique est installé sur la presse et que ce système se sert de repères couleur pour contrôler et régler l’encrage de la machine à imprimer. Les informations sur les couleurs transmises par le système prépresse doivent être assignées aux repères de couleurs utilisés par le système colorimétrique.

Pour les commandes d’impression qui contiennent des tons directs, selon le système prépresse situé en amont, il peut être utile, voire nécessaire, de transférer les repères de couleur définis dans le système prépresse dans les repères de couleur Dipco d’HEIDELBERG en vue d’assigner les tons directs à la bande de contrôle des couleurs et aux groupes d’impression.

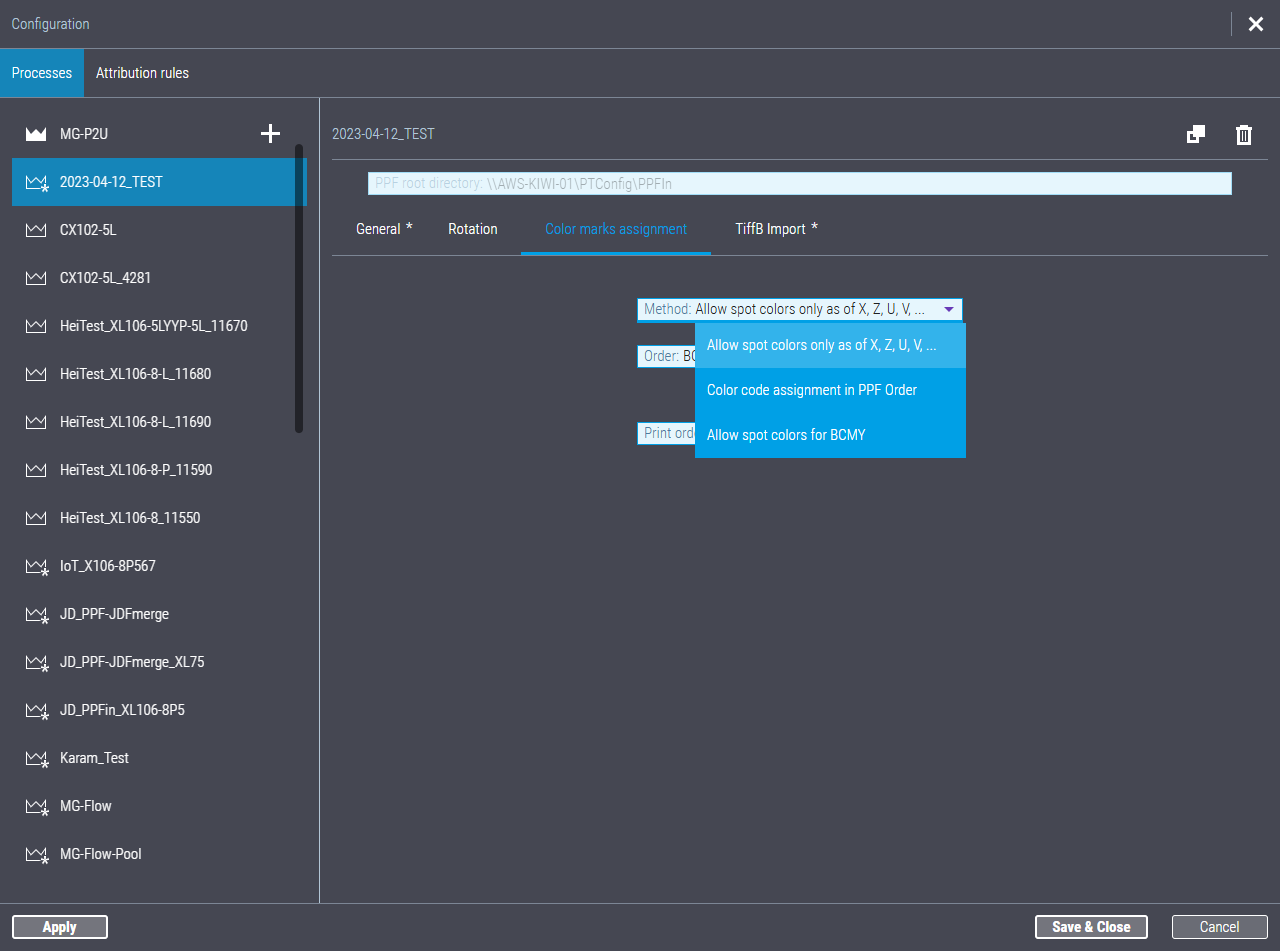

Liste déroulante « Méthode : »

Vous avez alors le choix entre les options suivantes :

​•​Tons directs autorisés uniquement à partir de X,Z,U,V.

Si vous importez des couleurs de processus MultiColor (B, C, M, Y, X, Z, U, V, ...), les quatre premières couleurs seront adoptées en tant que couleurs d’impression standard et toutes les couleurs suivantes seront considérées comme des tons directs.

Précaution : Si, dans ce cas d’application, la couleur de processus « Black » n'est pas définie et qu'un système colorimétrique InpressControl est installé sur la presse, il faut qu’un ton direct suffisamment foncé (de préférence, le ton direct la plus foncé) soit assigné au code couleur « X » . A défaut de couleur de processus « Black » , InpressControl se servira de la couleur qui porte le code couleur « X » pour détecter la position des repères de couleur. Voir Exemple A : commande avec ton direct foncé en tant que « X » , ordre des couleurs spécial et blanc couvrant.

​•​Assignation des codes couleur selon ordre PPF

Si vous choisissez cette option, toutes les couleurs présentes dans les fichiers PPF seront traitées comme tons directs et l’ordre d’impression des couleurs fourni par les informations PPF sera conservé.

​•​Autoriser les tons directs sur BCMY. Voir également Exemples d’application de l’option « Autoriser les tons directs sur BCMY »  :.

Si vous importez des commandes PFF définies en 4 couleurs, lesquelles ne sont pas connues dans Prinect Production en tant que couleurs de processus, ces couleurs seront assignées aux couleurs de processus Prinect B, C, M, Y. L’ordre des couleurs devra être défini dans la liste déroulante « Ordre des couleurs » .

Pour l’assignation des repères, on ne fait pas de distinction entre les couleurs de processus et les tons directs. Quand cette option est activée, les couleurs sont classées dans l’ordre CMYKXZUVS1...., quel que soit l’ordre défini dans le fichier PPF.

Liste déroulante « Ordre des couleurs » :

L’ordre d’impression des couleurs de processus contenues dans les fichiers PPF est défini par le système prépresse. Vous pouvez choisir ici l’ordre des couleurs adapté en fonction de celui fourni par le système prépresse :

​•​BCMY

L'ordre des couleurs de traitement est fixé à B, C, M,Y et est ainsi édité dans Prinect Pressroom Manager, c'est-à-dire que la Séparation du Noir vient en premier et ensuite les autres couleurs.

​•​CMYB

L'Ordre des couleurs quadri est fixé à C, M, Y, B et est ainsi édité avec le Prinect Pressroom Manager, c'est-à-dire que la Séparation du Noir est placée à la fin de l'Ordre des couleurs.

Pour l’impression d’emballages, certains systèmes prépresse emploient l’ordre d’impression des couleurs « BCMY » plutôt que « CMYB » . Normalement, ces couleurs ne sont pas identifiées comme couleurs de processus, c’est la raison pour laquelle elles sont traitées comme des tons directs. Si vous employez un tel système prépresse (p. ex. ESKO ArtPro+^TM), vous pouvez sélectionner cette option. Dans ce cas-là, les couleurs B, C, M, Y seront identifiées en tant que couleurs de processus et lors de l’importation PPF vous ne recevrez pas de message d’erreur concernant un ordre d’impression des couleurs incorrect.

Liste déroulante « Ordre d’impression »

Cette option vous permet de définir quel ordre d’impression contenu dans les commandes PPF vous souhaitez transmettre à Press Center. Vous avez le choix entre les options suivantes :

​•​Déduire du PPF l’ordre d’impression

L’ordre d’impression est déterminé à partir des informations PPF puis transmis tel quel à Press Center.

​•​Déduire des couleurs de repère (BCMYXZ...) l’ordre d’impression

Si vous sélectionnez cette option alors que l’option « Autoriser les tons directs sur BCMY » est paramétrée, le processus commencera par assigner les codes couleur puis déterminera ensuite l’ordre d’impression sur la presse à partir de cette assignation.

Exemple : une feuille est constituée des couleurs d’impression cyan, magenta, yellow et du ton direct PANTONE 2727 C. En choisissant l’option « Autoriser les tons directs sur BCMY » , le ton direct PANTONE 2727 C sera affecté au code couleur d’une couleur du processus. En spécifiant l’ordre des couleurs, vous déterminez le code couleur auquel le ton direct PANTONE 2727 C sera affecté. Dans cet exemple, l’ordre des couleurs a été défini sur « BCMY » . Cela signifie que le ton direct PANTONE 2727 C a été affecté au code de couleur B.

Exemples d’application de l’option « Autoriser les tons directs sur BCMY » :

1^e cas de figure :

Prinect InpressControl commande les opérations de mesure par l’intermédiaire de la couleur « Black » (code couleur « B » ). C'est pourquoi la couleur de processus « Black » ou, si aucune couleur de processus « Black » n’est définie, un ton direct (suffisamment foncé), doit systématiquement être assigné(e) au code couleur « B » .

Précaution : Si un système colorimétrique InpressControl est installé sur la presse et qu’aucune couleur de processus « Black » n’est définie dans le document de la commande ou dans les données PPF, il faut, dans ce cas d’application, assigner au code couleur « B » un ton direct suffisamment foncé (de préférence, le ton direct le plus foncé). Cette assignation est nécessaire car, dans ce cas d’application, InpressControl utilise la couleur à laquelle le code couleur « B » est attribué pour détecter la position. Voir Exemple B : commande avec ton direct foncé en tant que « B » et blanc couvrant.

2^e cas de figure :

au lieu d’utiliser une bande de contrôle 6 couleurs, on pourra se contenter d’une bande de contrôle 4 couleurs (défini dans le système prépresse).

3^e cas de figure :

dans ArtPro+^TM, seuls les tons directs sont définis pour l’impression flexo. On retrouve notamment le ton direct « Yellow » qui ne doit pas être assigné à la couleur de processus Y mais qui doit être appliqué en tant que ton direct. Voici un exemple de couleurs devant être adoptées en tant que tons directs :

​•​PLM 1234

​•​Yellow

​•​PLM 5678

​•​PLM 9876

Dans ce cas, on choisira dans la liste déroulante « Méthode » l’option « Assignation des codes couleur selon ordre PPF » . On choisira comme ordre des couleurs « BMCY » .

Remarque : Les cas d'utilisation 4 et 5 décrits ci-dessous décrivent des situations dans lesquelles une ou plusieurs couleurs spéciales doivent être « mappées » sur les couleurs Black, Cyan, Magenta et Jaune. Dans le flux de production Prinect « pur » , c'est-à-dire dans un flux où le Prepress Manager avec le Renderer Prinect représente le système de prépresse, l'option « Autoriser les tons directs sur BCMY » peut être utilisée. Voir Autoriser les tons directs sur BCMY pour Prinect Renderer workflow ou Autoriser les tons directs sur BCMY pour le flux de production Prinect/Renderer. Dans un flux d'Importation PPF, cette option ne fonctionne pas, c'est pourquoi ces cas d'utilisation montrent à titre d'exemple comment configurer le « mapping » des Tons directs sur BCMY dans le PPF Handler.

4^e cas de figure :

Deux Fichiers PPF individuels contenant chacun 5 couleurs (CMYK + Tons directs) doivent être combinés en un seul Travail. Sur la page Recto, la couleur spéciale ne doit pas être contenue, tandis que sur la page Verso, la couleur spéciale doit être placée tout en haut de l'Ordre des couleurs au lieu du Black. En outre, le code couleur « B » doit être utilisé pour cette couleur spéciale. Pour ce cas d'application, procédez comme suit :

​1.​Sélectionnez d'abord la Page Recto et ensuite la Page Verso, puis cliquez sur « Fusionner » .

​2.​Sur la Page Recto, cliquez sur la case de la Couleur spéciale pour la désélectionner.

​3.​Sur la Page Verso, cliquez sur chaque couleur dans l'ordre suivant : Tons directs, cyan, magenta, jaune.
Attention ! Respecte cet ordre très soigneusement lorsque tu cliques sur les couleurs ! Si vous vous « trompez » , vous devez recommencer tout le processus depuis le début.

​4.​Activez l'option « Supprimer » dans le PPF source.

​5.​Cliquez sur « Processus » .

​6.​La Feuille combinée affiche la Couleur spéciale pour « X » . Contrôlez l'Ordre des couleurs. Celle-ci est appliquée pour l'Editeur avec le Prinect Pressroom Manager.

​7.​Dans la Feuille PPF combinée, sur la Page Verso, changez le code couleur « X » en « B » .

​8.​Cliquez sur « Processus » . Les modifications manuelles sont ainsi terminées et la feuille PPF est appliquée dans le flux de production Prinect sous sa forme modifiée.

5^e cas de figure :

Ce cas d'utilisation est une variation du cas d'utilisation 4, mais avec une utilisation différente :

Deux Fichiers PPF individuels contenant chacun 5 couleurs (CMYK + Tons directs) doivent être combinés en un seul Travail. Sur la page Recto, la couleur spéciale ne doit pas être contenue, tandis que sur la page Verso, la couleur spéciale doit être placée tout en haut de l'Ordre des couleurs au lieu du Black. En outre, le code couleur « B » doit être utilisé pour cette couleur spéciale. Pour ce cas d'application, procédez comme suit :

​1.​Sélectionne d'abord la page Recto.

​2.​Désactiver la visibilité de la Couleur spéciale en cliquant sur le « symbole des yeux » .

​3.​Cliquez sur « Processus » .

​4.​Sélectionner la page Verso.

​5.​Changez le code couleur de la Couleur spéciale en « B » .

​6.​Cliquez sur « Processus » .

​7.​Sélectionne le Recto et le Verso en même temps et clique sur « Fusionner » .

​8.​Régler l'Ordre des couleurs de la Page Verso comme suit : Tons directs, cyan, magenta, jaune.

​9.​Supprimer le PPF source.

​10.​Cliquez sur « Processus » . Les modifications manuelles sont ainsi terminées et la feuille PPF est appliquée dans le flux de production Prinect sous sa forme modifiée.

Aperçu de l’assignation des repères couleur selon différents cas d’utilisation lorsqu’il manque la couleur « Black »

Exemple A : commande avec ton direct foncé en tant que « X » , ordre des couleurs spécial et blanc couvrant

Une commande contient des couleurs Multicolor (C, M, Y, X, Z, U, V, ...) dans un ordre de couleurs spécial, différent du standard. Le blanc couvrant est préimprimé. Dans cette composition, C, M, Y sont les couleurs de processus, la couleur de processus « Black (B) » manque. Les autres couleurs sont des tons directs.

InpressControl se sert du ton direct le plus foncé, c.-à-d. dans notre exemple le « bleu foncé » , pour détecter la position des repères. Le code couleur « X » est assigné à cette couleur.

Exemple B : commande avec ton direct foncé en tant que « B » et blanc couvrant

La commande contient des couleurs Multicolor (C, M, Y, X, Z, U, V, ...). Dans cette composition, C, M, Y sont les couleurs de processus, le ton direct « bleu foncé » est assigné à la couleur de processus « Black (B) » . Le blanc couvrant est préimprimé.

InpressControl se sert du ton direct « bleu foncé » pour détecter la position. Le code couleur « B » est assigné à cette couleur.
