Onglet « Configuration des repères d’impression » pour les presses Labelfire 340/DCS 340 et Gallus One

Remarque : La configuration des repères d’impression dépend du type de machine pour lequel la séquence PagePrint sélectionnée a été configurée : Voir aussi Onglet « Configuration des repères d’impression » pour presses numériques à toner (HEIDELBERG Versafire) et CTP.

Les options disponibles concernant les repères sont adaptées à la Labelfire 340, ce qui explique que seuls les types de repères « Repère de perforation » , « Repère Sensotec » , « Croix de repérage » et « Texte d’info » soient proposés.

Repère du type « Repère de perforation »

Lorsqu’une perforeuse hors ligne est utilisée avec une presse Labelfire ou Gallus One, un repère de perforation spécifique est nécessaire pour synchroniser la perforeuse. Il s’agit d’un rectangle dont la hauteur, la largeur et la position peuvent être définies. Par défaut, ce repère a la forme d’un carré de 1 cm de côté situé à la position [0,0] (coin supérieur gauche).

Les valeurs « X » et « Y » permettent de définir la distance des repères de découpe par rapport au sujet, dans le sens horizontal et vertical.

Les valeurs « Hauteur » et « Largeur » permettent de définir la taille des repères de découpe.

Option « Répéter ligne par ligne »

Il peut arriver que le format d’impression (longueur du segment) de la section de substrat imprimée soit nettement plus grand que le format de découpe. Dans ce cas, un seul repère de perforation par segment ne suffit pas. Il faut insérer un repère de perforation toutes les n lignes (selon le format de découpe).

En activant l’option « Répéter ligne par ligne » , des repères de perforation sont insérés toutes les n lignes (n=nombre paramétré dans le champ correspondant). Exemple : le chiffre 3 entraîne l’insertion d’un repère de perforation toutes les trois lignes.

En même temps que le réglage d’un nombre n > 1, la distance Y ne se réfère plus au début du segment, mais au début de chaque ligne où le repère de perforation est inséré.

Remarque : Sur la Labelfire, les repères de perforation et les repères Sensotec sont toujours sortis « en couleurs pures » , c’est-à-dire sans gestion de la couleur, en 100% noir.

Repère du type « Repère Sensotec »

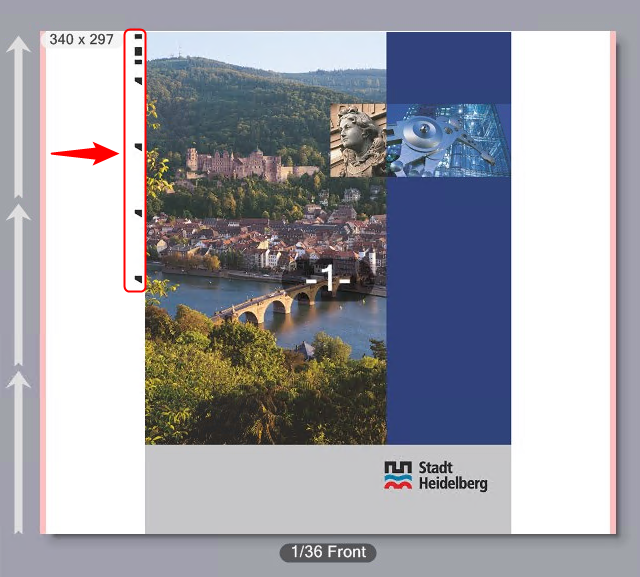

Les repères Sensotec sont des repères spéciaux employés pour le contrôle automatique du registre.

Les valeurs « X » et « Y » permettent de définir la distance des repères Sensotec par rapport au sujet, dans le sens horizontal et vertical.

Remarque : Sur la Labelfire, les repères Sensotec et de découpe sont toujours sortis « en couleurs pures » , c’est-à-dire sans gestion de la couleur, en 100% noir.

L’unité d’impression numérique est Master / Slave

Lorsque dans une commande d’impression, en plus de la sortie d’impression numérique, d’autres couleurs doivent également être sorties, p. ex. en impression flexo, il est important de spécifier si l’impression numérique aura lieu en premier ou après l’impression flexo. Lorsque le code de démarrage n’est imprimé qu’au moment de l’impression numérique mais que les couleurs flexo sont imprimées en premier, cela peut conduire à de nombreuses macules.

L’ordre d’impression est toujours celui dans lequel les groupes d’impression sont disposés. Pour le réglage Master / Slave, tenez compte des points suivants :

​•​Si vous choisissez le réglage « Master » , le code de démarrage sera donné par l’impression numérique. Si les dispositifs d’encrage pour l’impression flexo sont situés en amont de l’impression numérique, les couleurs flexo seront imprimées en premier (bien qu’elles soient « slave » ) et l’impression numérique sera réalisée à la suite.

​•​Si vous choisissez le réglage « Slave » , le code de démarrage sera donné par la première couleur (flexo) qui sera imprimée. L’unité d’impression numérique est « slave » et sortira le dernier repère.

Croix de repère et champs de ton direct

Dans cette zone, vous pouvez sortir des croix de repérage et/ou des champs de tons directs.

Les champs de tons directs sont des bandes de mesure constituées de champs remplis de tons directs. Ils servent à mesurer les tons directs imprimés sur le substrat.

Les croix de repérage pour les presses Labelfire sont constituées de croix de différentes couleurs entourées chacune d’un cercle noir. Ces croix sont positionnées sur le côté du sujet, soit en haut à gauche et en bas à droite, soit à gauche et à droite.

Liste déroulante « Position »

Le positionnement des Repères Sensotec est toujours mesuré par rapport au bord du Sujet, alors que les Repères de perforation sont généralement positionnés par rapport au bord du matériau de l'impression. Si, par exemple, les deux types de repères sont utilisés simultanément, les valeurs de positionnement X et Y des repères de perforation doivent être ajustées manuellement en fonction du positionnement du Sujet.

Pour faciliter ces ajustements, vous pouvez sélectionner Sélectionner... dans la liste de sélection « Position » au lieu du réglage par défaut « Matériel » . Ensuite, les valeurs de position X-Y des repères de perforation se réfèrent - comme pour les repères Sensotec - au bord du Sujet.

Valeurs de position X et Y

Les valeurs « X » et « Y » permettent de définir la distance des croix de repérage et/ou des bandes de tons directs par rapport au sujet, dans le sens horizontal et vertical. La position donnée se réfère au bord du segment.

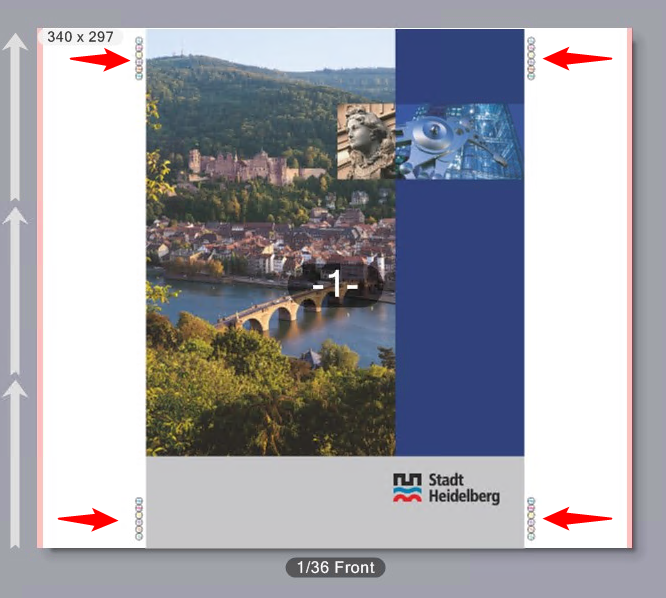

Dans le champ « Repères par page » , indiquez le nombre de croix de repérage souhaitées sur le côté droit et le côté gauche du substrat. Il est possible de sortir au maximum 2 croix de repérage par page. Sur notre exemple, il y a 2 repères par page :

Dans le champ « Repères par page » , indiquez le nombre de croix de repérage souhaitées sur le côté droit et le côté gauche du substrat. Sur notre exemple, il y a 2 repères par page :

Champs de ton direct

Si vous activez cette option les bandes de mesure constituées de champs de tons directs seront imprimées. Les bandes de mesure de tons directs peuvent être sorties en même temps que les croix de repérage ou séparément. Si vous activez ensemble les croix de repérage et les champs de tons directs, vous pouvez paramétrer l’écartement entre la bande de mesure et les croix de repérage. Il s’agit de la distance entre le bord inférieur de la bande de mesure des tons directs et le bord supérieur de la croix de repérage inférieure droite, c.-à-d. que la bande de mesure se situe au-dessus de cette croix de repérage inférieure droite.

Les croix de repérage et la bande de mesure des tons directs sont disposées sur une ligne les unes au-dessus de l’autre. Les champs de couleur mesurent 6 mm x 6 mm.

Lettrage

Si vous le souhaitez vous pouvez activer le marquage des repères.

Repère du type « Texte d’info »

Cette option vous permet de définir des repères textes spéciaux. Pour cela, il vous suffit d’entrer le texte souhaité dans la zone de saisie. Vous pouvez par ex. entrer des informations concernant des options de sortie spéciales ou des remarques concernant la finition.

Choix de la police

Dans la liste déroulante « Police » , vous pouvez choisir entre plusieurs types de police pour les langues occidentales. Vous pouvez aussi choisir une police pour le « Japonais » , le « Chinois (simplifié) » ou le « Coréen » . Les textes d’info seront sortis dans la police ou langue choisie — quelle que soit la langue ou la police paramétrée dans l’environnement système.

Infos détaillées sur la commande

En activant cette option, il est possible de reprendre dans la ligne d’info des informations complémentaires sur la commande d’impression ou sur le produit d’impression ainsi que des informations spéciales pour l’impression packaging. Selon le type de commande, il sera possible d’ajouter dans la ligne d’information les informations étendues suivantes :

​•​Type de commande (impression packaging ou d’étiquettes)

​•​ID et nom du client

​•​Date de création, estampille temporelle de l’épreuve

​•​Nom et numéro du produit

​•​ID produit attribuée par le client

​•​ID et nom du contour

​•​Nombre de couleurs (couleurs de processus, tons directs et couleurs techniques)

​•​Couleurs de processus

​•​Tons directs

​•​Couleurs DieLine (couleurs techniques)

​•​Effets spéciaux (couchages, vernis, films, gaufrages)

​•​Retournements (pour l’impression d’étiquettes)

​•​ID du job prépresse

​•​Nom du fichier PDF

​•​Taille des zones PDF (zone de rognage, zone de support, zone de fond perdu)

​•​Notes

​•​Version d’édition

​•​Support d’impression

Option « Réduit au n° de commande » .

Si vous activez cette option, le texte d’info sera réduit au n° de commande (JobID) et au commentaire.

Option « Réduit au nom de la commande » .

Si vous activez cette option, le texte d’info sera réduit au nom de la commande (JobName) et au commentaire.

Distances X et Y

Dans les champs « X » et « Y » , spécifiez la distance du repère par rapport au point de référence situé dans le coin inférieur droit du sujet. Si, en plus, des croix de repérage sont aussi définies, le point de référence deviendra le bord supérieur des croix de repérage.

Remarque : Pour les repères Texte d’info, l’angle est prédéfini sur 90° (en sens antihoraire) pour les machines Labelfire. Cela doit permettre d’éviter que le repère en question ne traverse la pose par erreur.

Eléments constitutifs des repères

Un repère Texte d’info comporte les éléments suivants :

​•​N° de commande

​•​Type de commande (p. ex. « Records » lorsqu’il s’agit d’un document PDF/VT)

​•​Date, Heure

​•​Condition de sortie

​•​Texte de la zone de saisie « Texte d’info »

Les repères sont à positionner sur le bord droit du sujet. Si les repères couleur et le texte d’info ne sont pas disposés sur une même ligne verticale, le repère Texte d’info se positionnera sur le bord inférieur du segment.

La taille de la police sera automatiquement réglée de sorte que le texte occupe tout l’espace disponible.
