P-Nグラフ(通し枚数速度）

注記：P-Nグラフでは、ジョブに関連した時間だけが評価されます。

ターゲット

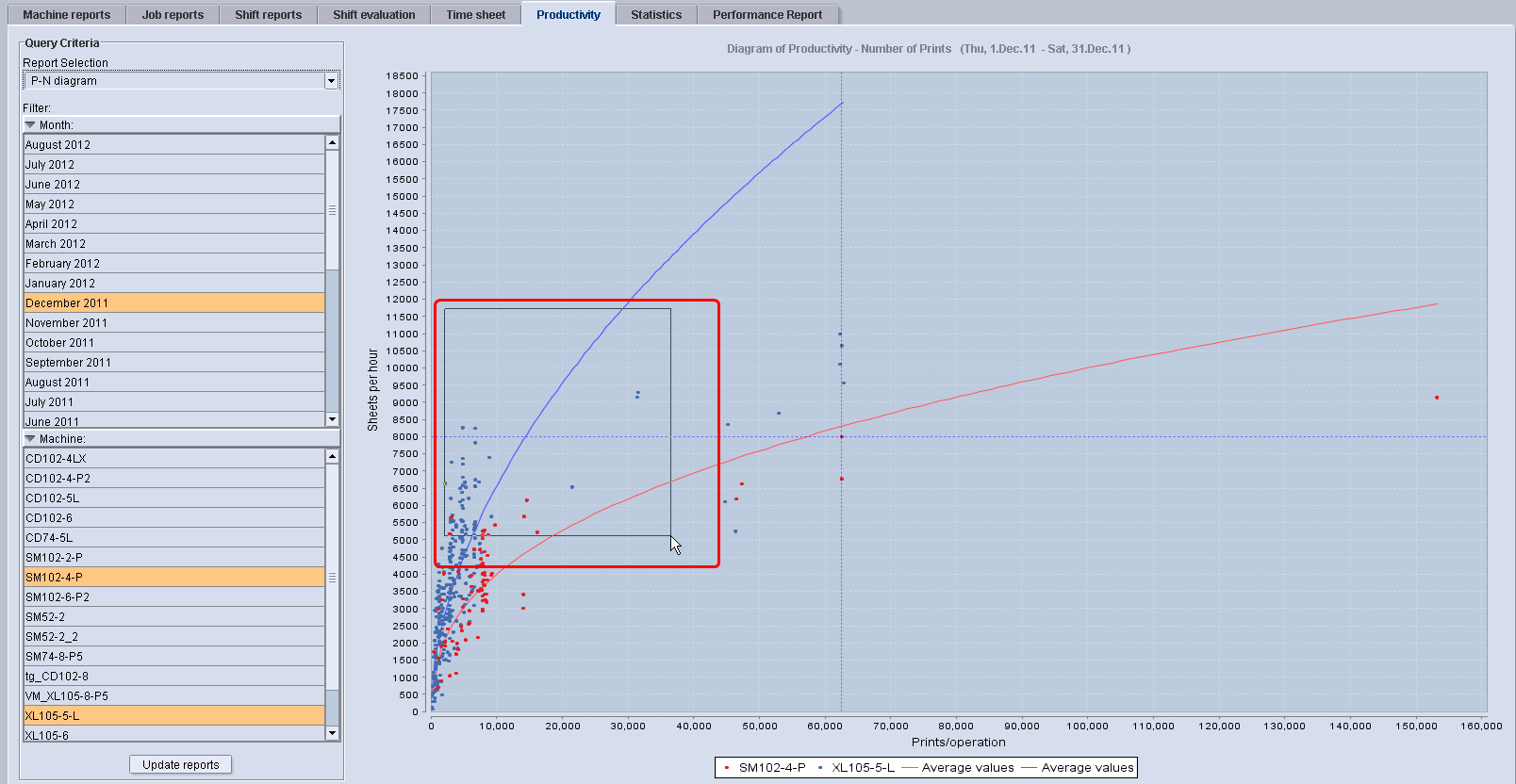

P-Nのグラフ(1)は、選択された期間および選択された機械(複数可)の各ジョブについて、時間当たりのOK通し数(Y軸; 2)と作業工程当たりのOK通し数(X軸; 3)の依存関係を示している。

P-N グラフを使用して、生産性の高いジョブと低いジョブを見分けることができます。また、通し枚数の多いジョブと少ないジョブを簡単に識別できます。

P-Nグラフの説明

​•​時間ごとの通し = OK通し数/時間 = 生産性 = P

​•​作業工程ごとの通し = OK通し数/作業工程 = N

​•​各ポイントは、ジョブレポート(ポイントをクリックする)へリンクされた、設定された作業工程を意味しています。

​•​次のサイズを比較するグラフ評価（曲線）:

​•​時間平均印刷速度通し(OK通し数/合計作業工程時間数 = 作業工程の開始から終了)

​•​作業工程ごとの通し(各作業工程のOK通し数)

​•​複数の機械を1つのダイアグラムで比較(印刷機はそれぞれ違ったカラーで示されます)

​•​生産性の高い作業工程は平均曲線より上に位置し、生産性の低い作業工程は平均曲線より下に位置する。

注記：印刷機で2つの作業工程（表）を持つジョブはドット形状で表示される。

ジョブレポートに関して

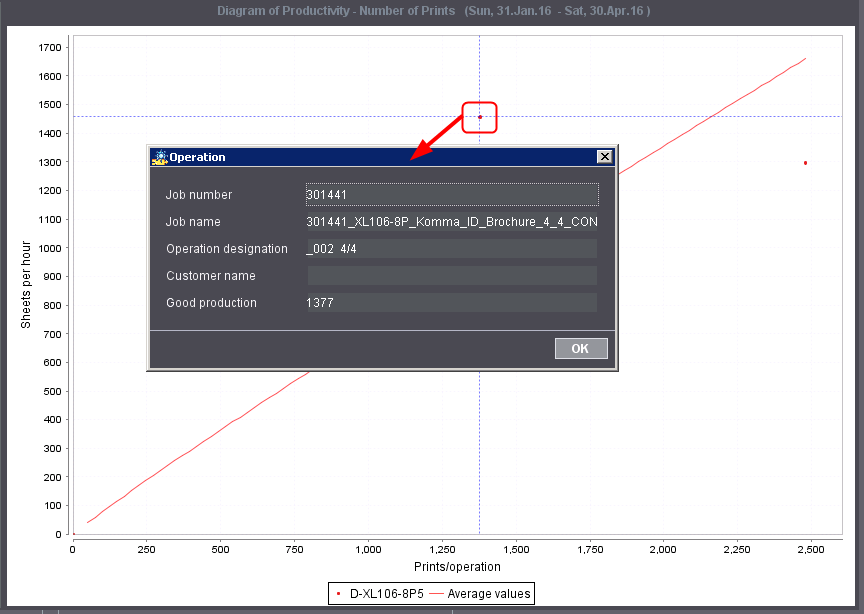

各ポイントは、処理された作業工程を示しています。1 箇所をクリックすると、"現在のジョブ"ダイアログ内のこの個所にジョブが表示されます。対応するジョブレポートを直接開くことができます。

図の断面拡大

​1.​ダイアグラムで、希望するカットの左上をマウスでクリックし、マウスの左ボタンを通し続ける。

​2.​次にマウスで左上から右下へ矩形をドラッグし、もう一度マウスボタンを離す。これはカット倍率を定義するものである。
