カウンターボックス付きデータターミナル装置の追加設定オプション

メーターボックス付きデータターミナル装置を作成する場合と、メーターボックスなしのデータターミナル装置を設定する場合の唯一の違いは、「メーターボックスの環境設定」という設定ステップが追加されることです。コックピットの装置管理でData端末装置を作成する。を参照）

この追加の設定ステップについては後任者に説明する。

接続タイプ "カウンターボックス付きデータターミナル"

前提条件：一般」設定ステップでは、「接続」選択リストで「カウンターボックス付きデータターミナル」エントリを選択されなければならない。

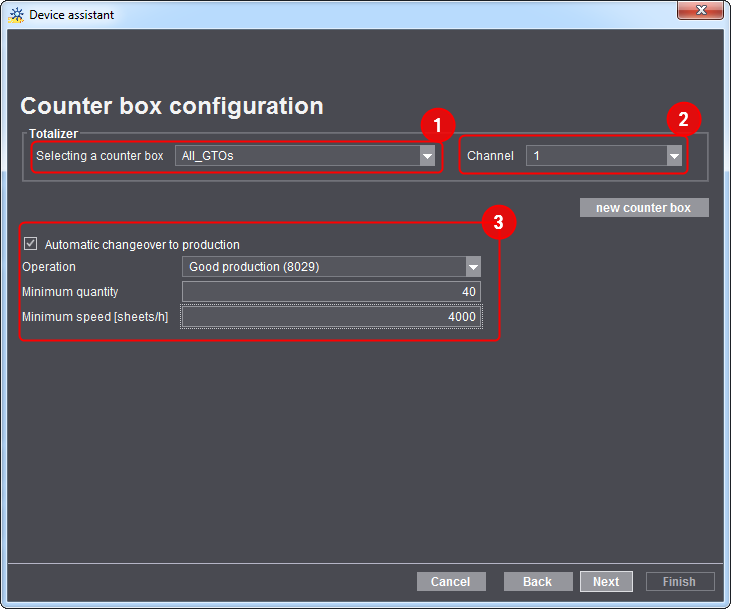

環境設定ステップ "カウンターボックスの環境設定"

ここでは、機械のカウンターボックスから供給される積算値の送信方法を定義します。

このコンフィギュレーション・ステップをパラメータ化するには、以下のように進める：

​1.​カウンターボックスの選択」リストボックスで、装置にインストールされているカウンターボックスを選択する（1.）

管理 > 装置の環境設定」領域で作成されたすべてのカウンターボックスから選択できます。新規カウンターボックスの設置を参照。必要なメーターボックスがリストボックスにない場合は、「新規カウンターボックス」ボタンを使用して新規メーターボックスを作成できます。

​2.​新機械（新装置）にチャンネル（2）を割り当てる。

カウンターボックス1台につき6チャンネル、つまり接続された装置1台につき1チャンネルが使用可能です。

​3.​印刷への自動切り替え」オプションをオンまたは無効にする(3)。

このオプションをオンにしておくと、パラメータ化された条件が満たされた時点で、カウンターボックスが自動的に「印刷への自動切り替え」（本生産良好）になります。この場合、"production run"、つまり本生産開始を毎回手動で記録する必要はない。

「操作」選択リストでは装置に割り当てられているすべての操作から選択が可能です。印刷への自動切り替え」オプションが機能するためには、意味のあるオペレーションが選択されなければならない。

次の2つのパラメータは常に同時に満足されていることが必要です。

​•​最小量に達していなければならない。

​•​最低速度を維持しなければならない。

このパラメータ設定により、例えば10枚の用紙が1枚/時4000枚の速度で編集された場合のみ、システムは「連続」に切り替わります。つのパラメータのうち1つだけがデフォルトから誤差を生じた場合、システムは「連続」に切り替わらない。
