중앙 장치 관리자(CDM)에서 기기(프레스, 마감기 등)를 연결할 때 가장 중요한 작업 공정(예: 준비 및 생산 실행)은 이미 기본적으로 생성되어 있으며, 해당 작업 공정이 기기에 할당됨. 개요을(를) 참조하십시오.
새로운 작업 공정을 만들거나 작업 공정을 변경하려면 "관리 > 장치 구성 > '작업 공정' 탭" 보기로 전환하세요. 새로운 업무 프로세스를 만드는 과정은 기본적으로 기존 업무 프로세스를 편집하는 것과 다르지 않습니다. "작업 공정" 창을 여는 것만 다릅니다:
•새로운 작업 공정을 만들려면 "만들기" 버튼을 클릭합니다.
•기존에 있는 업무 프로세스를 편집하려면 해당 업무 프로세스를 선택하고 '편집' 버튼을 클릭합니다.

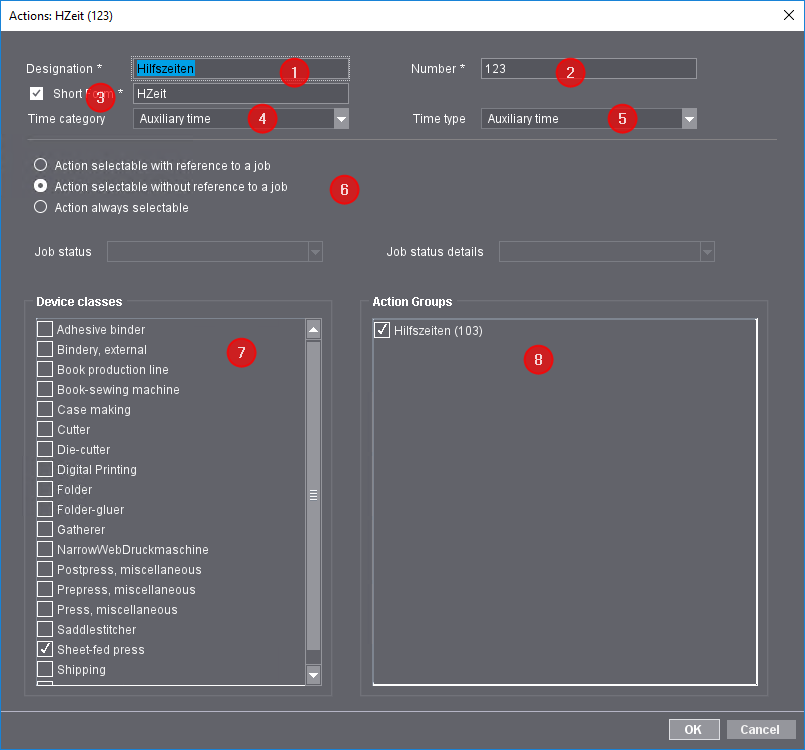

두 경우 모두 "공정" 창이 열립니다:
참고: 별표(*)가 표시된 필드는 반드시 입력해야 변경 내용을 확인할 수 있습니다. '약칭' 옵션을 작동시킨 경우 약칭의 항목을 표시해야 합니다.
너비 편집을 계속하려면 다음과 같이 진행하세요:
1.새로운 공정의 이름을 입력하거나 기존 이름을 변경하지 않고 있음(1).
여기에서 작업 공정의 이름을 정의합니다. 이 이름은 "약칭" 옵션이 사용 안함인 경우 기계에서 버튼 이름으로 나타내기(값).
2.필요한 경우 공정에 대한 새로운 번호를 입력합니다(2).
시스템은 다음 사용 가능 번호를 제안합니다. 번호는 공정을 고유하게 식별합니다. 작업 프로세스가 이미 MIS에서 만들어진 경우에는 여기에 MIS에서 할당된 작업 프로세스 번호("레거시ID")를 입력합니다.
3.선택 사항: "약칭" 옵션을 활성화하고 공정의 약칭을 입력합니다(3).
그러면 이 약칭이 기계에 버튼 이름 대신 나타내기(값)로 표시됩니다.
4.시간 범주(4) 및 시간 종류(5)를 선택합니다.
여기에서 Analyze Point에서 시간 분석을 위한 시간 범주 및 시간 종류를 정의합니다. 생산 시간을 비생산 시간과 구별하기 위해 시간 분석이 중요합니다. 시간 종류 및 시간 범주를 참조하십시오.
5.다음 옵션 중 하나를 활성화합니다(6):
•작업과 관련하여 공정 선택 가능
이 옵션을 작동시킴으로써 해당 주문을 기준으로, 즉 주문 실행 시작을 기준으로 기계에서 작업을 선택할 수 있습니다.
•작업과 관련 없이 공정 선택 가능
이 옵션을 작동시킴으로써 기계의 작업 공정 기록은 주문에 대한 참조 없이 선택됨.
•공정 항상 선택 가능
이 옵션을 작동시킴으로써 주문 참조가 있는지 여부에 관계없이 기계에서 항상 작업 공정의 기록을 선택할 수 있습니다.
6."주문 상태" 및 "주문 상태 상세 정보" 선택목록에서 상태 정보를 선택합니다. 이 정보는 생산데이터수집에 레코딩됩니다.
전제조건: 이 두 가지 선택목록은 "작업 관련 데이터 없이 공정을 선택 가능" 옵션을 작동시키지 않은 경우에만 사용할 수 있습니다.
이러한 목록에는 다음과 같은 내용이 포함될 수 있습니다:
작업 상태
작업 상태 | 기능 |
|---|---|
InProgress(처리중) | 작업 공정이 진행 중 / 실행 중입니다. |
Cleanup(청소) | 세척 과정이 실행됩니다. |
DoNotCare | 작업 공정의 현재 상태는 변경되지 않습니다. |
Stopped(중지됨) | 공정 실행이 중지되나 아직 취소되지 않습니다. 이 공정은 나중에 계속할 수 있습니다. 이 상태는 예를 들어 일시중지 또는 유지보수 프로세스 중에 발생할 수 있습니다. |
설정 | 현재 작업 공정이 준비 중입니다. |
빈 항목 | 이 상태는 주문 참조가 없는 작업 공정(작업 정보="없음")과 관련된 실제값입니다. 예를 들어 기계 운영자가 로그온 및 로그오프할 때 상태가 발생할 수 있습니다. |
주문 상태 상세 정보: (이 정보는 일부 타사 MIS에만 해당됩니다.)
상세 주문 상태 | 기능 |
|---|---|
종료 | 작업 프로세스가 종료됩니다. |
크기 변경 | 편집된 제품의 치수가 MIS에서 수정되었습니다. |
WasteFull | 작업 공정에서 파지 수량만 발생했습니다. |
분석 | 작업 공정의 실행이 중단되었습니다. |
폐기물 | 작업 공정에서 파지 수량이 발생했습니다. |
유지 관리 | 정비 작업이 실행 중입니다. |
제어 지연 | 제어가 연기됩니다. |
승인 대기 | 출시 대기 중 |
Good | 양호" 상태 |
용지 걸림 | 용지 걸림 |
유휴 상태 | 유휴 |
워밍업 | 기기가 예열 중입니다. |
보정 | 보정됨 |
일시정지 | 작업 공정이 일시 중지되었습니다. |
수리 | 기기가 수리되었습니다. |
MissResource | (적어도) 하나의 리소스가 누락되었습니다. |
실패 | 기기에 오류가 발생했습니다. |
빈 항목 | 이 상태는 주문 참조가 없는 작업 공정(작업 정보="없음")과 관련된 실제값입니다. 예를 들어 기계 운영자가 로그온 및 로그오프할 때 상태가 발생할 수 있습니다. |
7."기기 등급" 필드에서 관련 확인란(7)을 선택하여 새로운 공정이 할당될 기기 등급을 활성화합니다.
8.하나 이상의 주문 프로세스 그룹에 이미 할당된 장치 등급을 작동시킨 경우 해당 주문 프로세스 그룹이 '주문 프로세스 그룹' 필드(8)에 표시됩니다. 여기서 관련 옵션 상자를 활성화하면 새로 만든 공정이 이 주문 작업 그룹에 포함됩니다.
9."확인"(9)으로 확인합니다. 공정이 만들어지고 "공정" 창이 닫힙니다.

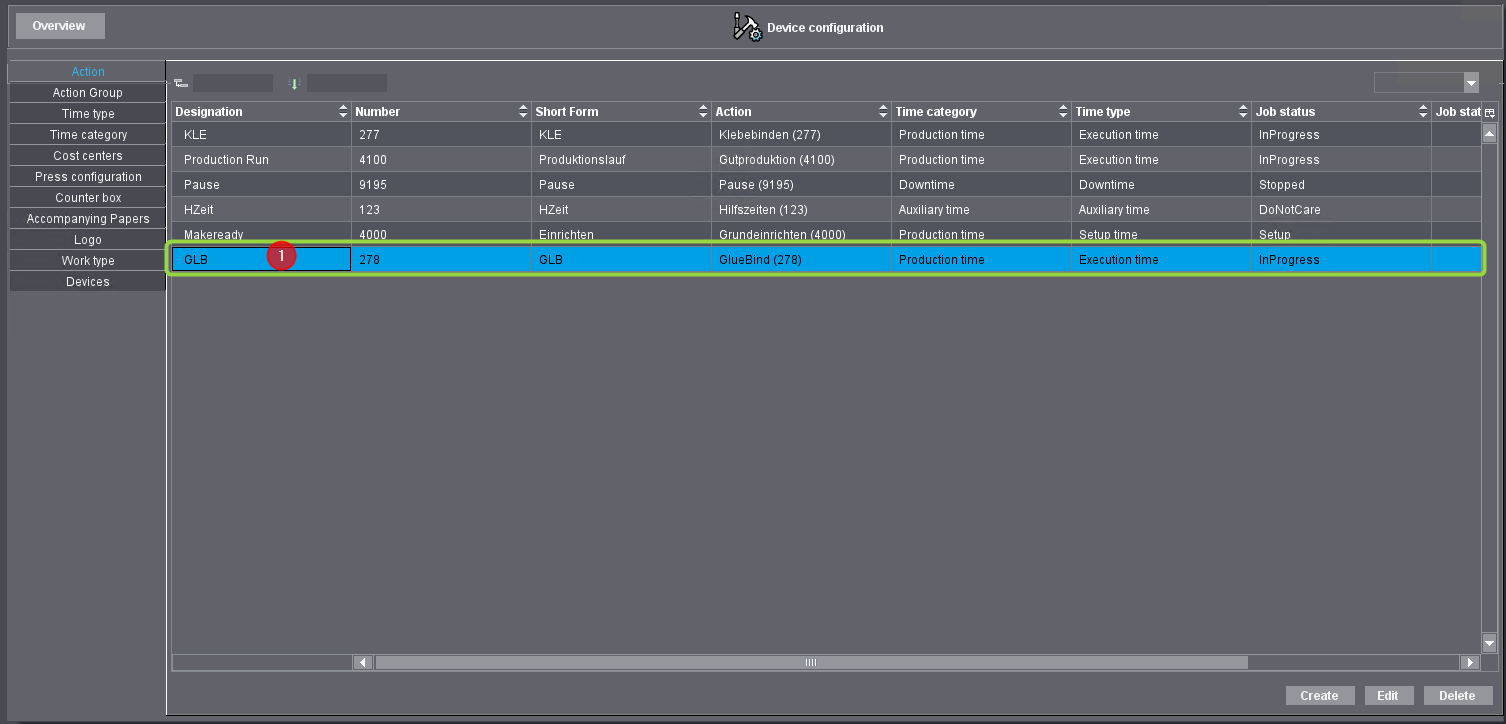

10.새로 만든 작업 프로세스가 작업 프로세스 목록(1)에 추가됨:
새 공정이 생성되어 있습니다. 해당 제목의 기계에서 실제값을 사용할 수 있도록 중앙 장치 관리자(CDM)에서 기계에 할당됨. 기기 마법사로 기계 준비 및 구성하기을(를) 참조하십시오.
