전제조건: 카운터 박스는 데이터 터미널을 통해 프린트 워크플로에 연결된 기기들에 사용됩니다.
카운터 박스는 12개까지 연결된 인쇄기의 총량 계산기 상태를 기록하고 네트워크(TCP/IP Ethernet)를 통해 인쇄기의 데이터 터미널로 이 상태를 전달합니다. 즉, 생산된 인쇄 수량을 데이터 터미널에서 수동으로 기록할 필요 없이 총 매수값을 기본으로 인쇄 수량이 자동 계산되어 인쇄 프로덕션으로 전달됩니다.
다음 그래픽스는 이러한 구성의 구조에 대한 예시를 보여줍니다:
카운터 박스는 인쇄물 생산에서 준비해야 인쇄물 생산에서 생산된 인쇄 수량을 올바르게 수신할 수 있습니다. 또한 배선도에 따라 기기에 채널을 할당해야 합니다. 새 카운터 박스 준비하기을(를) 참조하십시오.
참고: 카운터 박스 설치 및 교체에 관한 자세한 설명서는 카운터 박스에 동봉되어 있습니다. 다음 링크를 통해 문서로 이동할 수 있습니다. 카운터 박스 설치 및 교환.
프린트에서 새 카운터 박스를 준비하기 위해 필요한 텍스트 구절을 아래에 복사해 두었습니다.
전제조건: 네트워크에서 접근성을 보장하려면 카운터 박스에 유효한 IP-주소가 할당됨.
1.Cockpit에서 "관리 > 장치 구성 > 카운터 박스" 보기로 전환합니다.
2."생성"을 클릭하십시오.

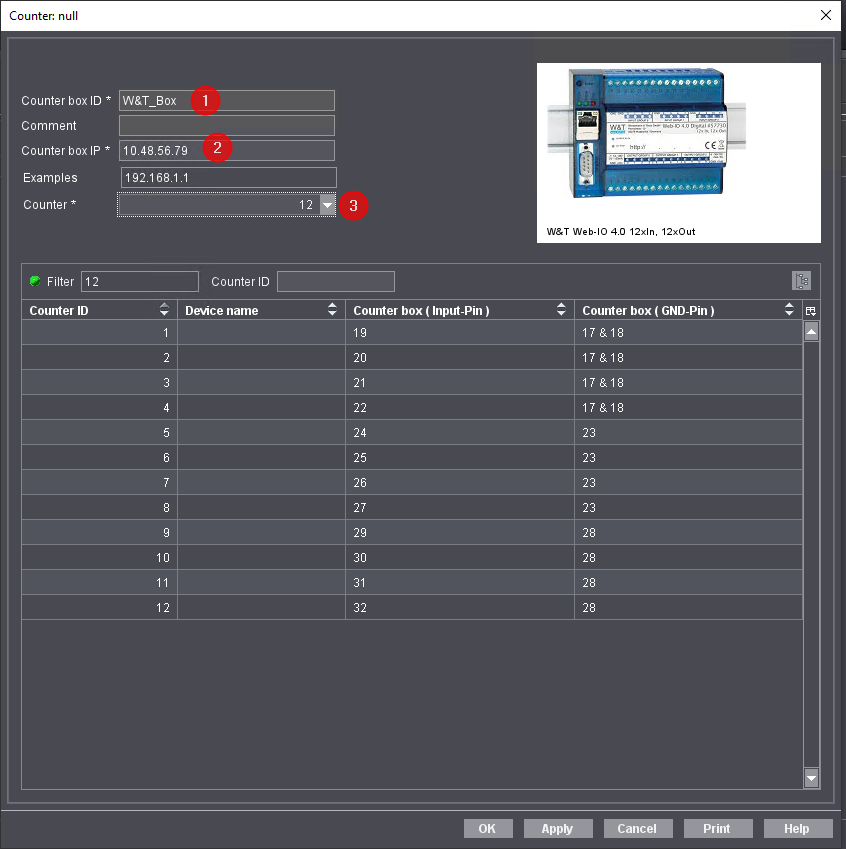

카운터 박스를 구성할 수 있는 대화 상자가 열립니다:
3."카운터 박스 ID" 필드(1)에 카운터 박스의 고유 이름을 지정합니다.
이 이름은 카운터 박스를 만들 때 중앙 장치 관리자(CDM)에 표시됩니다.
4.카운터 박스에 할당됨 IP-주소를 입력합니다(2).
5."카운터" 선택목록(3)에서 채널 수를 선택합니다.
•12 = 새 카운터 박스
•6 = 이전 카운터 박스

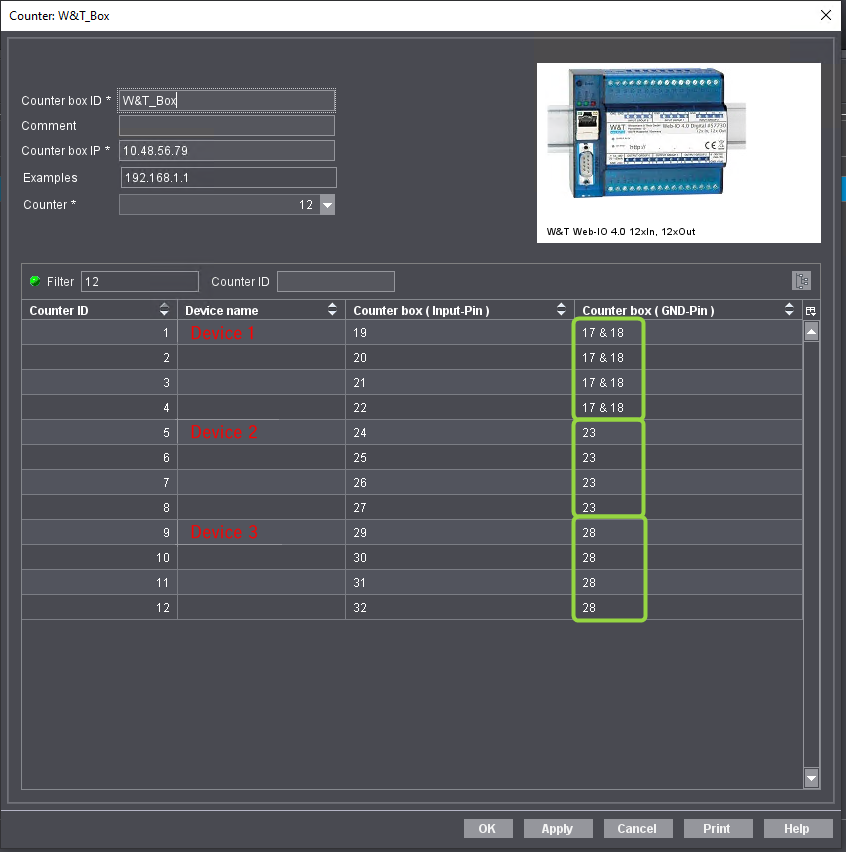

다음 예는 전압 신호에 적용할 수 있는 연결 변형을 보여줍니다. 각 기계에는 카운터 박스를 연결하기 위한 자체 접지선이 있고 카운터 박스는 4개의 채널을 하나의 접지에 연결하기 때문에 전압 신호는 각 접지 블록에서 시프트되어야 합니다:
Device 1 - 채널 1~4
Device 2 - 채널 5~8
Device 3 - 채널 9~12
6.각 기기의 채널을 메모하거나 '인쇄' 버튼을 사용하여 목록을 인쇄하세요.
7."OK"를 클릭하여 설정을 저장합니다.
다음 단계에서 장치에 채널을 할당합니다.
카운터 박스를 만든 후에는 기기(예: 인쇄기)에 각각 연결된 카운터 박스 채널이 할당됨. 이 할당은 중앙 장치 관리자(CDM)에서 이루어집니다.
전제조건: 후행자 단계에서는 디바이스(인쇄기)가 이미 중앙 장치 관리자(CDM)에 생성되어 있다고 가정합니다. CDM은 "관리 > 시스템" 영역의 Cockpit에서 찾을 수 있습니다. 개요을(를) 참조하십시오.
기기에 채널을 할당하려면 다음과 같이 진행하세요:
1.Prinect Cockpit에서 "관리 > 시스템" 보기로 이동합니다.

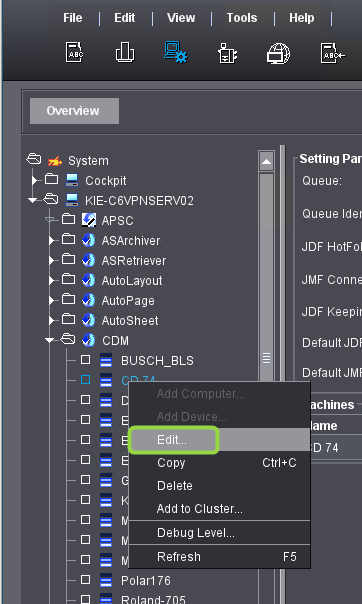

2."[서버 이름 인쇄]" 브랜치에서 "CDM" 영역을 엽니다.
3.장치(기기)를 선택하십시오.
4."편집" 상황에 맞는 메뉴 명령을 엽니다.
장치 어시스턴트가 열립니다.
5."연결" 선택목록에서 "카운터 박스가 있는 데이터 터미널" 항목을 선택합니다.

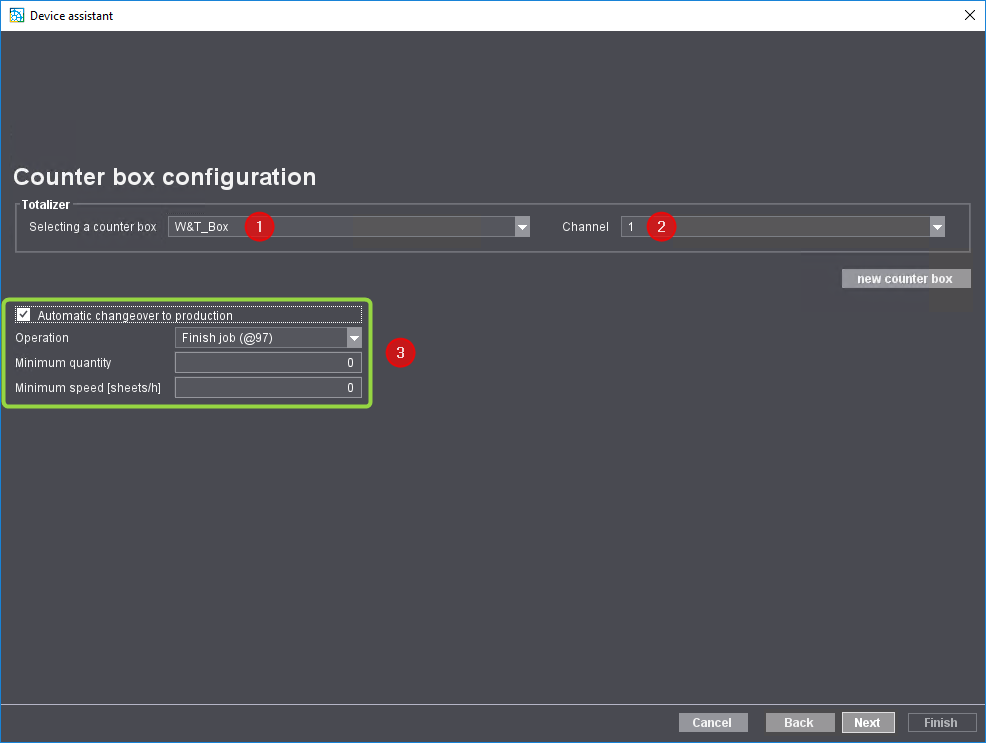

6."카운터 박스 컨피규레이션" 보기에 도달할 때까지 "다음"을 클릭합니다.
7.이전에 생성한 카운터 박스(1)를 선택합니다.
8.장치에 채널을 할당합니다(2).
이 예에서는 채널 1이 기기 "기기 1"에 할당됨.
(9)선택적으로 "인쇄 진행 자동 스위치" 옵션을 활성화할 수 있습니다. "조작" 선택목록에서 "최소 수량" 및 "최소 속도(시간당 시트)" 값에 도달하면 자동으로 실행될 조작을 활성화할 수 있습니다(3).
10."다음"을 클릭합니다.
11."완료"로 매개변수화를 닫습니다.
12.필요한 경우 이 단계를 반복하여 미터 박스 실행 중 추가 기기를 준비합니다.
13.파라미터화를 완료한 후 Prinect Cockpit을 다시 시작합니다. 이는 장치 구성에서 기기 번호가 올바르게 나타내기(값)를 위해 요구되는 사항입니다.
그런 다음 채널이 올바르게 할당됨을 점검합니다. 이렇게 하려면 "관리 > 장치 구성 > 카운터 박스" 보기를 다시 열고 점검하려는 카운터 박스를 엽니다.
이제 기기가 올바른 채널로 구성되어야 합니다:
그래픽스를 출력한 다음 기계에서 배선 작업을 수행할 수 있습니다.
