참고: P-N 도표는 작업 기준이 있는 시간만 평가합니다.

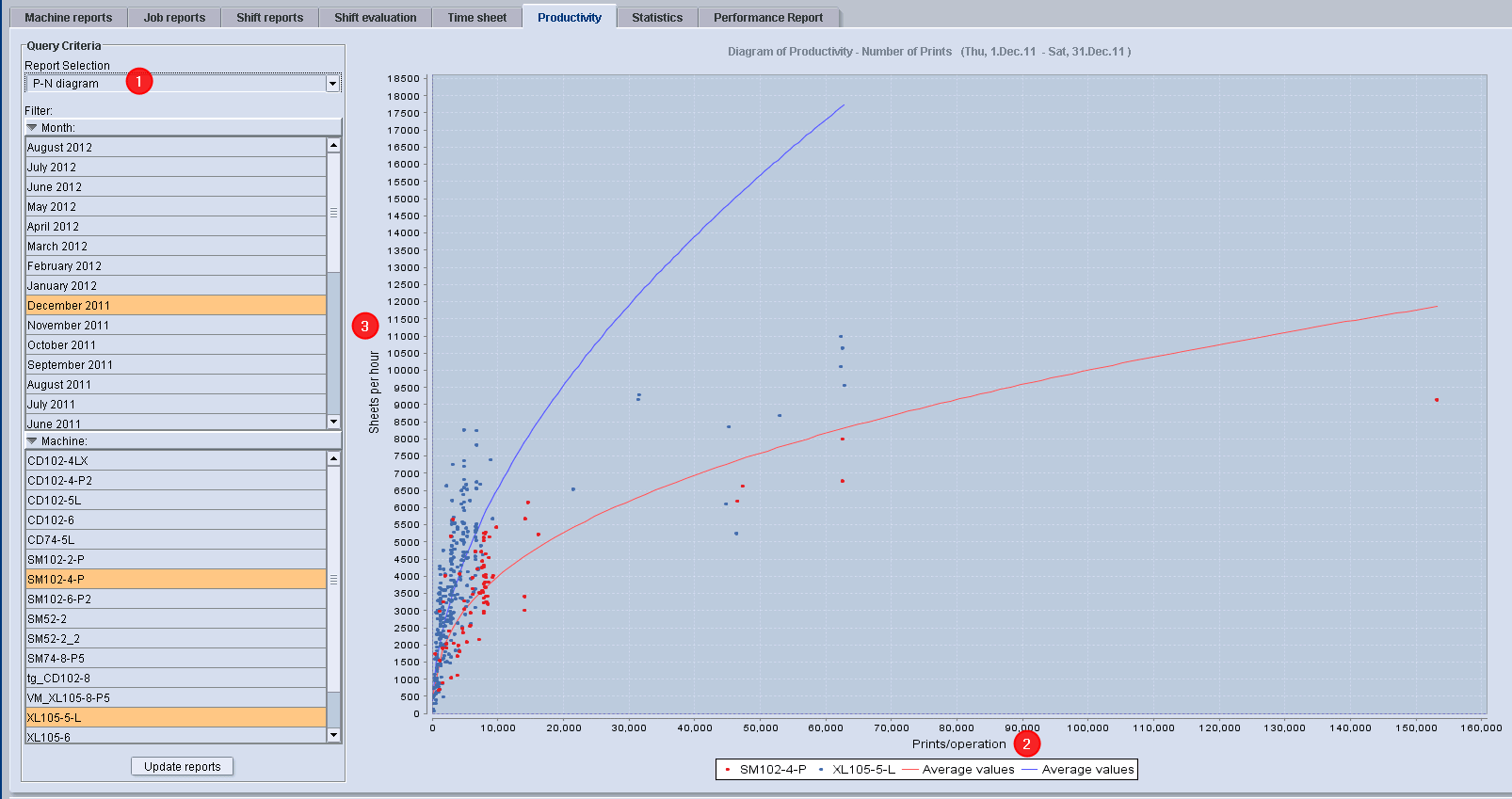

P-N 도표(1)는 선택한 기간 및 선택한 기계의 각 작업에 대한 시간당 우량 인쇄물(Y축, 2)과 작업 주기당 우량 인쇄물(X축, 3)의 의존성을 보여줍니다.
이를 사용하여 고생산성과 저생산성 작업을 구분할 수 있으며 수량이 높고 낮은 작업을 간단하게 식별할 수 있습니다.
•시간 당 인쇄물 = 우량 인쇄물/시간 = 생산성 = P
•공정 당 인쇄물 = 우량 인쇄물/공정 = N
•각각의 점은 작업 보고서에 대한 링크(점을 클릭)가 포함된 생산 공정을 나타냅니다.
•다음 크기 간의 비율을 그래픽으로 평가(곡선):
•평균 인쇄 속도, 시간 당 인쇄물(우량 인쇄물 수/총 공정 시간 = 공정의 시작에서 종료까지).
•공정 당 인쇄물(각 공정의 우량 인쇄물 수).
•여러 기기를 하나의 도표에서 비교(다양한 색의 점들은 서로 다른 인쇄기를 나타냄).
•생산성이 높은 공정은 평균 곡선 위에 위치하며, 생산성이 낮은 공정은 평균 곡선 아래에 위치합니다.
참고: 인쇄 프레스에서 두 개의 작업(완성)이 있는 작업은 앞면에 pts로 표시됩니다.

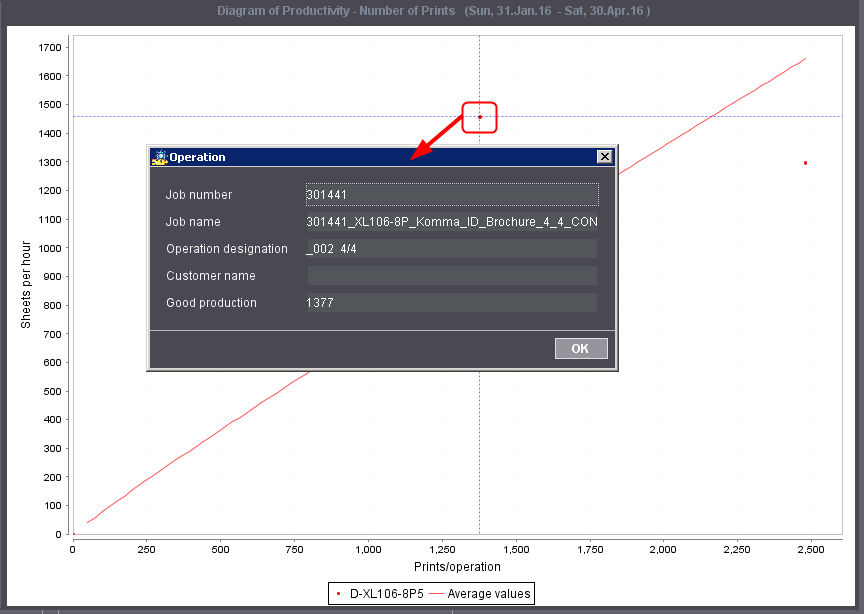

각 점은 하나의 생산 공정을 나타냅니다. 점을 클릭하면 "현재 작업" 대화상자에 이 점에 해당하는 작업이 표시됩니다. 그런 다음 해당 주문 보고서를 바로 열 수 있습니다.
1.다이어그램에서 마우스로 원하는 영역의 왼쪽 상단을 클릭하고 마우스 왼쪽 버튼을 길게 누릅니다.
2.이제 마우스로 직사각형을 왼쪽 상단에서 오른쪽 하단으로 드래그 및 마우스 버튼을 다시 놓습니다. 이것은 확대 영역을 정의합니다.
