참고: T-N 도표는 작업 기준이 있는 시간만 분석합니다.

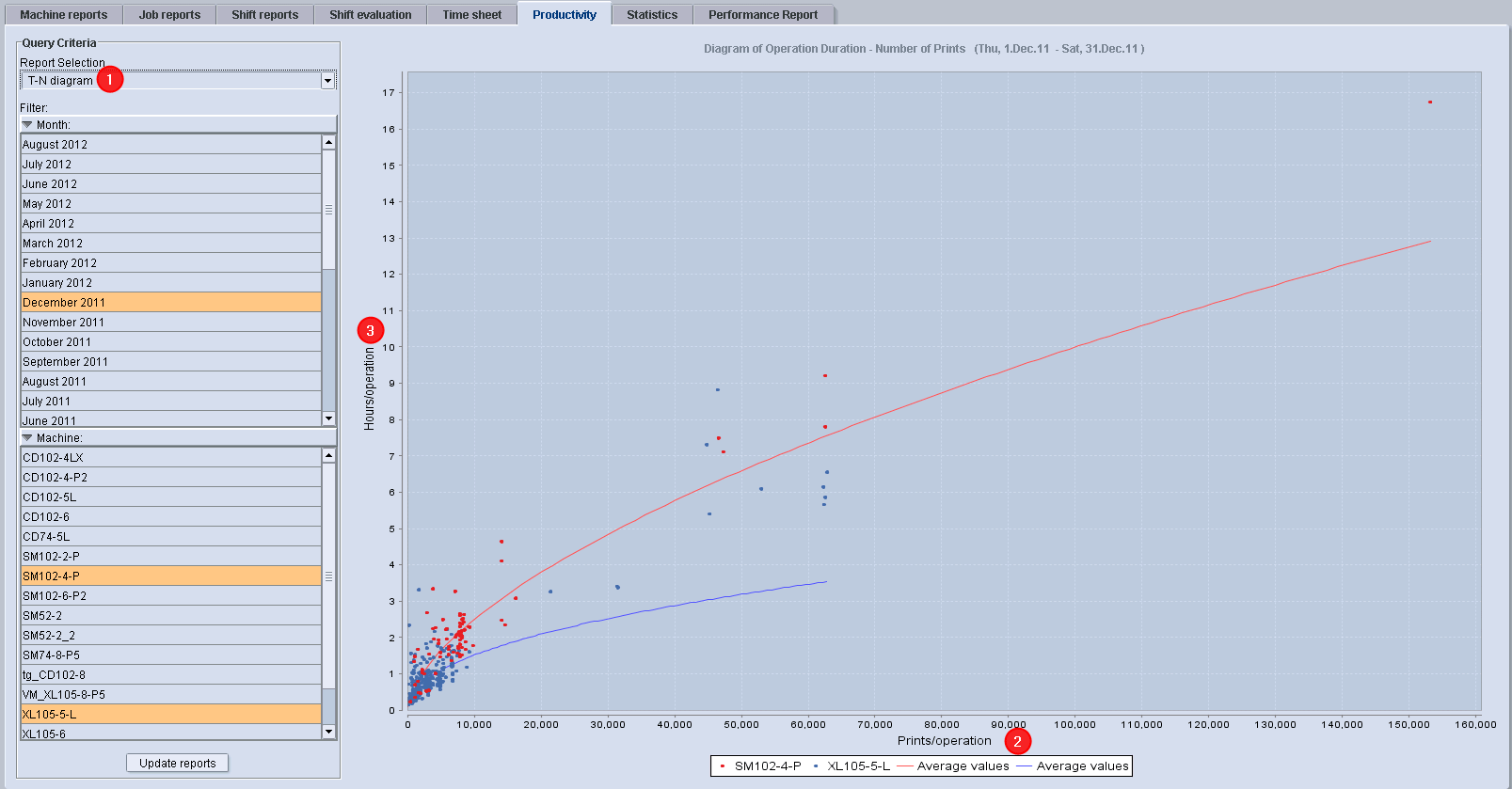

T-N 도표(1)는 P-N 도표와 정확히 동일한 방식으로 사용됩니다. 여기서는 공정 소요 시간(3)을 우량 시트(2)와 상위에 놓고 분석합니다.
•공정 당 시간 = 총 공정 시간/공정 = 시간 = T
•공정 당 인쇄물 = 우량 인쇄물/공정 = N
•각각의 점은 작업 보고서에 대한 링크(점을 클릭)가 포함된 생산 공정을 나타냅니다.
•다음 간의 비율을 그래픽으로 평가(곡선):
•공정 시간(시간)(총 공정 시간 = 공정 시작에서 종료까지)
•공정 당 인쇄물(각 공정의 우량 인쇄물 수).
•여러 기기를 하나의 도표에서 비교(다양한 색의 점들은 서로 다른 인쇄기를 나타냄).
•생산성이 높은 공정은 평균 곡선의 아래 영역에 위치하며, 생산성이 낮은 공정은 평균 곡선 위에 위치합니다.
참고: 인쇄 프레스에서 두 개의 작업(완성)이 있는 작업은 앞면에 pts로 표시됩니다.
표 보기에는 선택된 기간 동안 하나 이상의 인쇄 프레스에 대한 생산성이 나열됩니다. 표 보기는 다른 모든 생산성 보고서의 기본입니다. 선택된 시간대에 놓여진 시간만 고려됩니다. 예를 들어, 정의된 기간 이전에 공정이 시작되면 이 시간 간격 이전의 시간은 분석되지 않습니다.
표시된 값 | 지침 |
|---|---|
파지 | '파지'는 세트업 파지와 생산 파지를 모두 표시합니다. |
속도 인덱스 [14], 시간 인덱스 [15] , 품질 인덱스 [16] | 표시되는 값은 "OEE 인덱스" 생산성 보고서와 동일합니다. 개별 인덱스 계산에 대한 정보는 다음 위치에서 확인할 수 있습니다: OEE 지표 계산. |
