연결 유형 "데이터 터미널 또는 카운터 박스가 있는 데이터 터미널"
일부 프레스는 인쇄 워크플로우에 직접 연결할 수 없습니다. 그러나 이러한 기기들은 데이터 터미널(카운터 박스가 있는 경우 또는 없는 경우)을 통해 프린트 워크플로에 연결됨. 그러나 이 연결은 직접 연결과 기능 범위가 같음.

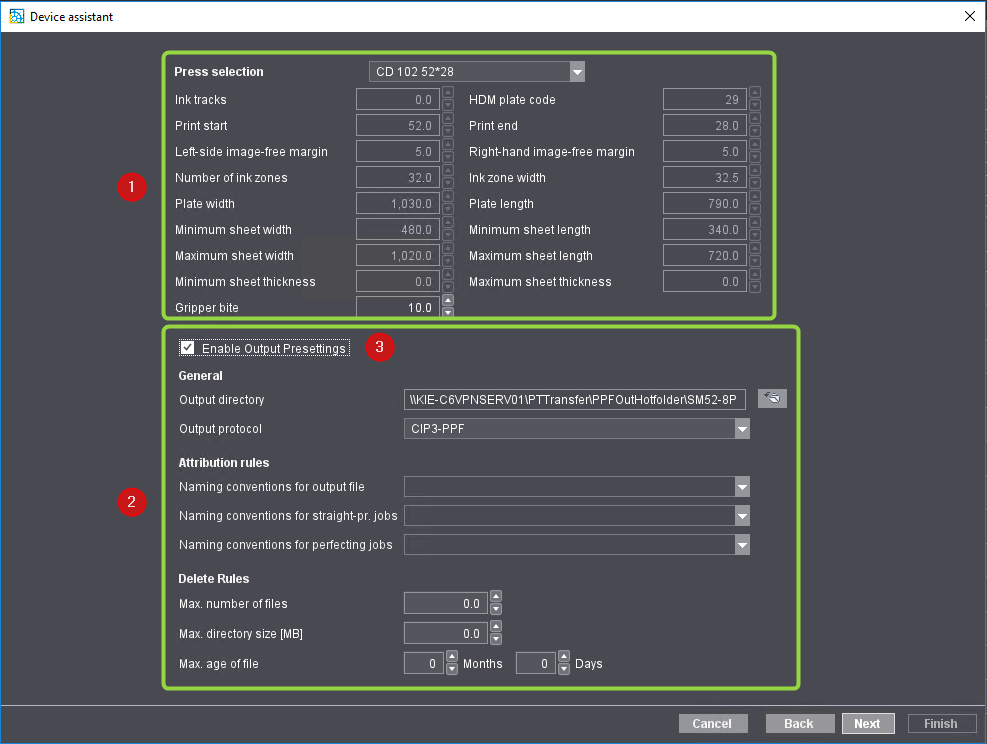

이 옵션을 선택하면 다음 구성 단계의 아래 영역(2)이 변경됩니다:
상단 영역(1)은 연결 유형 "기기 직접 연결"와 비교하여 변경되지 않습니다. 연결 유형 "기기 직접 연결"을(를) 참조하십시오.
아래 영역(2)에는 다양한 옵션이 포함되어 있습니다. 이러한 옵션을 작동 가능하게 하려면 "Preset 데이터 출력 활성화"(3) 옵션을 활성화해야 합니다. 데이터 터미널 또는 제어 소프트웨어를 통해 연결된 인쇄 프레스가 CIP3-PPF 파일 형식의 제어 데이터를 적용할 수 있는 경우 이 영역을 작동시켜야 합니다. 데이터 터미널을 통한 프레스의 연결은 일반적으로 온라인 제어 데이터를 처리하기 위한 옵션이 거의 없는 프레스에만 사용되기 때문에 이 설정 영역은 프레스에 사용 가능한 옵션에 따라 선택적으로 켜거나 끌 수 있습니다 또는 제어 소프트웨어를 사용할 수 있습니다.
이 영역에서는 데이터 터미널을 통해 연결된 시스템에 대한 CIP3-PPF 가져오기 속성을 구성합니다. PPF 임포트에 대한 자세한 정보는 다음 위치에서 확인할 수 있습니다: "PPF Handler" 구성 및 작동.
"출력 디렉토리"에서 생성된 PPF + 출력 파일이 저장될 디렉토리를 입력합니다. 이 디렉토리는 관련 PPF 임포트 프로세스 및 핫폴더의 기본 디렉터리입니다. 일반적으로 기본 디렉토리를 사용해야 하며 특정 필요가 있는 경우에만 변경해야 합니다. "PPF 루트 디렉터리" 필드(4)도 참조하십시오.
Workplace 인터페이스가 라이센스가 없는 경우 나중에 Printect CP2000 센터에서 PPF 임포트 인터페이스 "프리프레스 인터페이스(PPF)"를 컨피규레이션하는 동안 출력 디렉토리를 입력해야 합니다.
참고: 프린트 서버에 위치하지 않는 핫폴더 디렉토리를 정의하는 경우, 즉 외부 컴퓨터에 정의하는 경우, "prinect" 사용자 또는 프린트 서비스에 할당된 사용자 계정이 이 외부 컴퓨터에서 적절한 권한으로 준비되어 있고 핫폴더 디렉토리가 이 사용자와도 공유되는지 확인해야 합니다.
인쇄기에 적합한 출력 프롍F`콜을 선택합니다. HEIDELBERG 인쇄기의 경우 출력 프로토콜 "CIP3-PPF"를 선택해야 합니다. 다른 제조업체의 인쇄 프레스를 연결하는 경우 다른 출력 프롓F`콜을 선택해야 할 수 있습니다. 컨피규레이션에 대한 질문이 있으시면 HEIDELBERG 인쇄 지원팀에서 기꺼이 답변해 드립니다.
필요한 경우 이미 정의된 특성 규정 중 하나를 선택합니다. 속성 규정의 컨피규레이션에 대한 자세한 설명은 여기에서 확인할 수 있습니다: "특성 규칙" 탭.
생성된 사전 설정 데이터 파일에 대한 삭제 규칙을 정의합니다. 출력 수신지에 너무 많은 PPF 파일이 누적되는 것을 방지하고 하드 디스크 용량이 어느 시점에 완전 가동되는 것을 방지하기 위해 특정 삭제 규칙에 따라 출력 디렉토리를 지울 수 있습니다:
•최대 파일 개수
PPF 출력 디렉토리에 지정된 파일 수를 초과하면 디렉토리에 있는 기존 값이 가장 오래된 파일이 자동으로 삭제됨.
•최대 디렉토리 크기(MB)
PPF 출력 디렉토리의 저장 용량(메가바이트)이 초과되면 기존 값의 파일이 자동으로 삭제됨.
•파일의 최대 허용 시기
여기에서 PPF 출력 디렉토리에 있는 파일에 대한 "최대 연령"(월 및 일 단위)을 조정할 수 있습니다. 기존 값의 파일은 자동으로 삭제됨.
그런 후 "다음"을 클릭합니다.
이 연결 유형은 데이터 터미널과 카운터 박스가 있는 데이터 터미널에 모두 연결됨 기기들을 위한 것입니다. 카운터 박스는 수동 생산데이터수집 외에도 기록된 생산값(예: 인쇄된 견본)을 데이터 터미널로 전송합니다. 즉, 생산 수치를 수동으로 기록할 필요가 없습니다. 카운터 박스는 최대 12대의 기기들을 연결할 수 있는 옵션을 제공합니다.
