인쇄판 위 시트 레이아웃의 정렬을 이 영역에서 고정 설정할 수 있습니다. 원본 시트 방향에서(예: Prinect Signa Station에서 정의됨) 반시계 방향으로 90° 단위로 회전이 됩니다. 이 설정은 CTP 출력에만 영향을 미치며(인쇄판 노출기 또는 Tiff-B-Export) 주로 렌티큘러 노출에 사용됩니다.
"레이아웃 방향" 선택 목록
시트 레이아웃의 정렬을 여기에서 선택할 수 있습니다(반시계 방향으로 90° 단위로).
"조절" 영역
여기서는 시트 레이아웃이 매체 포맷보다 큰 경우 실행될 사항을 설정합니다.
"매체가 너무 작은 경우" 매개 변수
"너무 작은 매체의 경우" 선택 목록에서 출력할 시트 레이아웃이 이미지 세터의 출력 포맷보다 클 경우 무엇을 수행할 지 지정할 수 있습니다. 다음의 매개 변수를 설정할 수 있습니다.
•"매체에 맞도록 클립" 선택
이 옵션은 시트 레이아웃이 인쇄판 포맷보다 경미하게 클 경우에만 사용할 수 있습니다. 또한 "수평 중심으로 재단" 및/또는 "수직 중심으로 재단" 옵션을 활성화하면 시트 레이아웃이 판 중심에 노출됩니다. 이 옵션이 비활성화되어 있으면 "다음에서 재단" 필드에 값을 입력하여 오프셋을 수평과 수직 방향으로 설정할 수 있습니다. 오프셋 값은 페이지의 왼쪽 모서리에서 인쇄판의 왼쪽 모서리 간의 간격이고 또는 페이지의 하부 모서리에서 인쇄판의 하부 모서리 간의 간격입니다.
•"매체에 맞도록 축소" 선택
이 옵션을 선택하면 시트 레이아웃이 판 크기에 맞도록 축소됩니다. 그러면 레이아웃 내용이 교정 출력 도중 완전히 반영되지만 시트 레이아웃은 원래 크기로 재현되지 않습니다. 경우에 따라서는 크기 축소시 섬세한 선들을 잃을 수 있습니다. "배율 조정" 매개 변수는 배율 조정이 자동으로 수행되므로 사용할 수 없습니다.
•"출력 취소" 선택
시트 레이아웃이 판 크기보다 크면 이미지 세터 출력이 취소됩니다.
"배율 지정" 매개 변수
이 필드에서 수평 및 수직 배율 조정에 대해 고정 축소/확대 비율을 (퍼센트로) 입력할 수 있습니다. 입력에 따라 시트 레이아웃은 교정 출력시 축소 또는 확대됩니다. 시트 레이아웃이 왜곡되어 출력되는 것을 피하려면 수평 및 수직 방향에 동일한 축소/확대 비율을 입력해야 합니다.
"미러링" 옵션
이 옵션을 활성화하면 시트 레이아웃이 원본에 대해 미러링되어 출력됩니다. 이 옵션은 예를 들어 미러링 출력에 대한 옵션이 문서 작성시 DTP 응용 프로그램에 활성화되었고 문서가 미러링되어 놓여있을 경우 이용할 수 있습니다. "ImpositionOutput" 시퀀스에서 "미러링" 옵션을 활성화하면 문서가 이 경우 이미지 세터에 미러링되지 않고 출력됩니다.
"플렉소 실린더 직경 조절" 옵션
전제조건: 이 옵션을 사용하려면 다음 조건이 충족되어야 합니다.
•출력 장치로 "Tiff-B 내보내기" 출력 장치 유형을 선택해야 합니다.
•Tiff-B Engine 관리자의 "재료" 탭에서 선택한 Tiff-B 내보내기 장치에 대해 "플렉소" 유형의 재료를 최소한 하나 이상 정의해야 합니다(아래 참조).
•"매체가 너무 작은 경우" 선택 목록에서 "매체에 맞도록 축소" 옵션을 선택해서는 안 됩니다.
이 옵션을 사용하면 플렉소 인쇄판을 노출해야 할 때 플렉소 실린더 직경을 고려하여 플렉소 인쇄판의 재료 두께를 자동으로 조정하도록 설정할 수 있습니다.
이유: 플렉소 인쇄판을 노출해야 하는 경우 인쇄판의 재료 두께와 인쇄 실린더의 반경이 왜곡 보정을 계산하는 데 고려되어야 합니다. 그러지 않으면 노출 품질에 부정적인 영향을 미칩니다. 이전 Prinect Production 버전에서는 X 방향의 스케일 팩터를 수동으로 입력해야 했습니다. 조작자는 올바른 비율 계수를 직접 계산해야 했습니다.
계산 공식은 다음과 같습니다.
배율 X 방향 = 100.0 * (1 - (판 두께 / 0.5 * 실린더 직경))
"플렉소 실린더 직경 조절" 옵션을 활성화하면 비율을 자동으로 계산하고 설정할 수 있습니다. ImpositionOutput 시퀀스에서는 플렉소 실린더의 직경만 입력해야 합니다.
플렉소 인쇄판의 올바른 데이터가 자동 계산에서 고려될 수 있도록 Tiff-B 내보내기 Engine Manager에서 플렉소 인쇄판의 자재 속성을 입력해야 합니다.

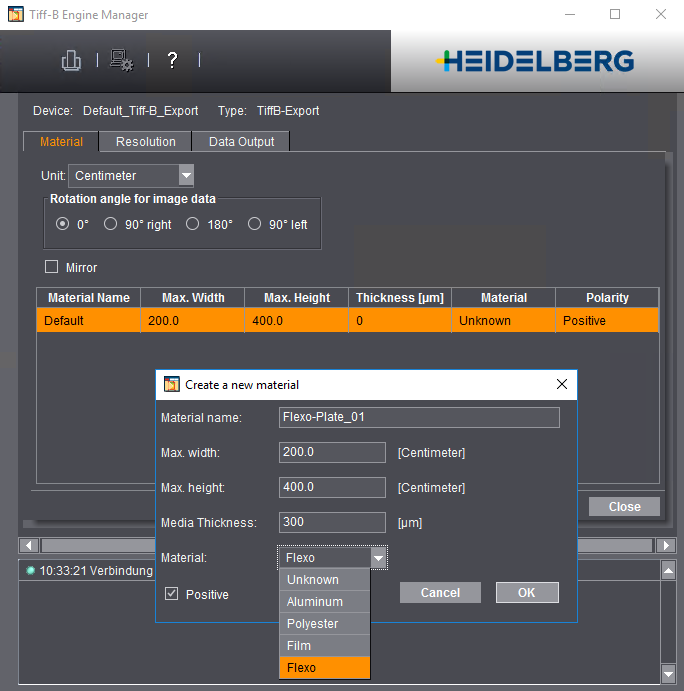

Tiff-B 내보내기 Engine Manager에서 "플렉소" 재료 유형을 선택하고 인쇄판 매개 변수를 입력한 후 적합한 이름을 지정하십시오. 캐리어 재료를 포함하지 않고 재료 두께를 입력해야 합니다!

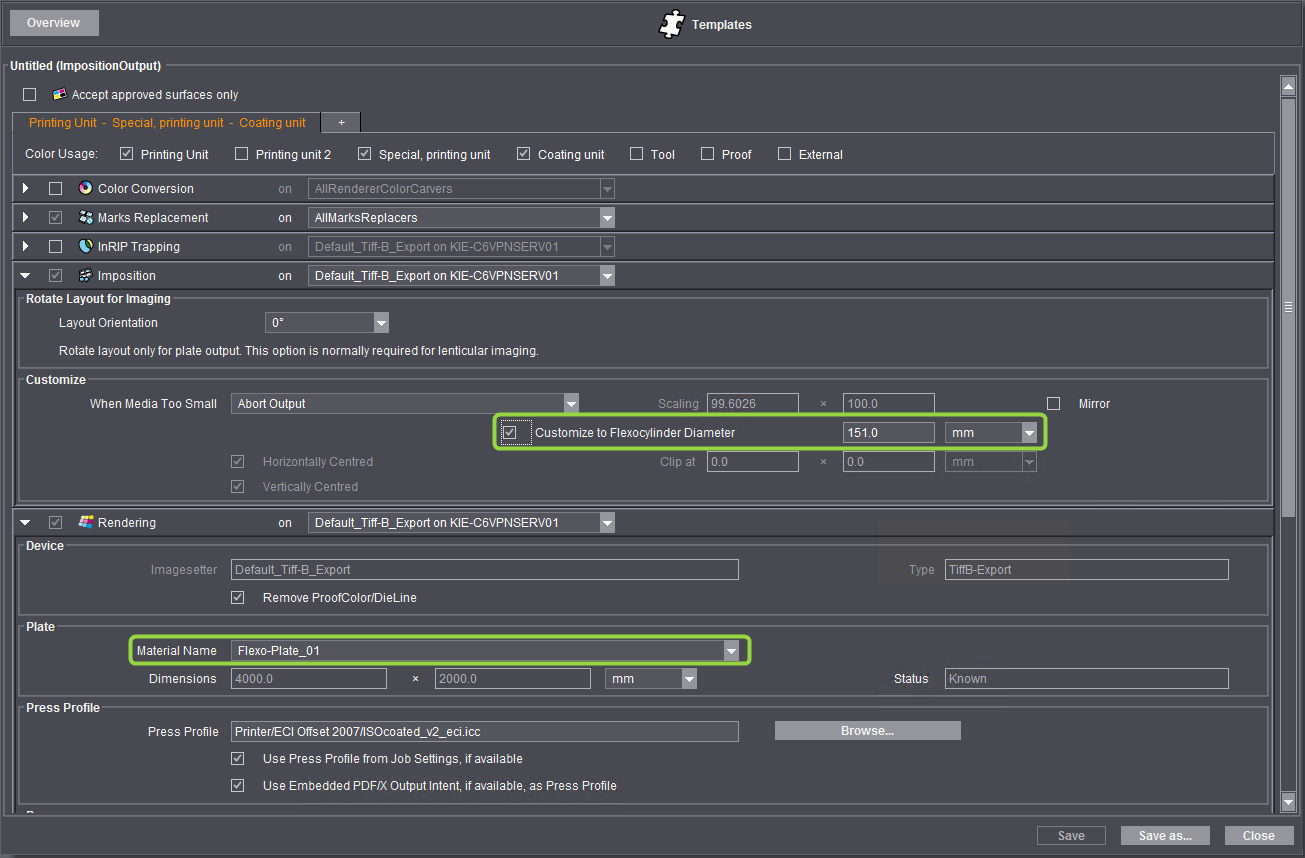

적합한 플렉소 판 머티리얼이 정의되어 있으면 ImpositionOutput 시퀀스의 "임포지션" 옵션에서 "플렉소 실린더 직경 조절" 옵션만 활성화하고, 적합한 실린더 직경을 입력한 후 "렌더링" 옵션에서 정의된 플렉소 판 머티리얼을 선택해야 합니다.
