사용할 수 있는 마크 옵션은 라벨 인쇄기에 맞춰 조정되어 있습니다. 즉, 마크 유형 "서포트 바", "색상 표시", "Sensotec 마크", "펀치 마크" 및 "정보 텍스트"가 제공됩니다.
서포트 바
서포트 바는 라벨 인쇄에 필요한 특수한 마크입니다.
X 방향의 간격으로 세그먼트 여백과 서포트 바의 측면 간격(mm)이 정의됩니다. 또한 서포트 바에 대해 너비(mm) 및 잉크 적용 영역을 설정할 수 있습니다. 서포트 바의 너비는 항상 대칭으로 변합니다. 즉 서포트 바의 중앙선이 이동되지 않은 상태로 유지됩니다.
색상 표시
이 영역에서는 가늠표 및/또는 별색 영역을 출력할 수 있습니다.
"X" 및 "Y" 값을 사용하여 가늠표 및 또는 칼라스트립과 주체 간의 간격을 수평 및 수직 방향으로 설정할 수 있습니다. 위치는 세그먼트 여백과 관련되어 있습니다.
등록 표시
라벨 인쇄기의 레지스터 마크는 레지스터를 조정할 수 있도록 첫 번째 색상으로 색칠된 원에 대해 한 색상이 십자형으로 표시되는 방식으로 구성됩니다. 마크는 주체의 측면에 배치됩니다. 마크의 개수 및 위치는 "페이지당 마크" 및 "위치" 선택 목록에서 설정합니다. 다음과 같은 옵션이 생깁니다.
•좌측 상단 마크 한 개(기계 측)
•우측 상단 마크 한 개(사용자 측)
•좌측 상단 및 좌측 하단 마크 두 개(기계 측)
•우측 상단 및 우측 하단 마크 두 개(사용자 측)
•좌측 및 우측 상단과 좌측 및 우측 하단에 각각 있는 마크 네 개(양측)
"라벨링" 옵션
이 옵션을 활성화하면 마크가 각 색상의 색상 코드로 라벨링됩니다(C,M,Y,K).

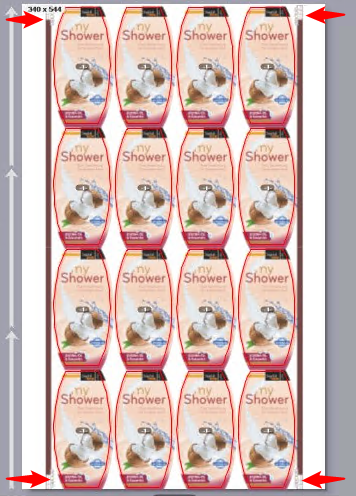

예시에서는 페이지당 2개의 마크가 위치 "양측"으로 활성화되어 있습니다.

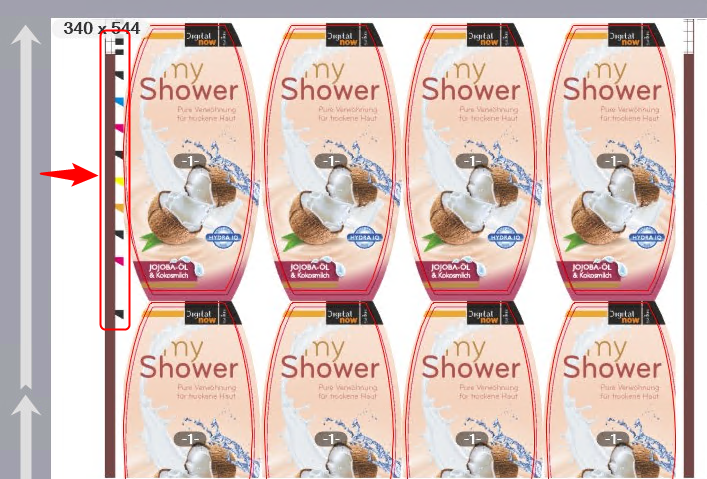

별색 영역
이 옵션을 활성화하면 별색 영역으로 구성된 칼라스트립이 인쇄됩니다. 별색 칼라스트립은 가늠표와 함께 또는 독립적으로 출력할 수 있습니다. 가늠표 및 별색 영역이 함께 활성화되면 별색 칼라스트립과 가늠표 간의 간격을 설정할 수 있습니다. 이 간격은 별색 칼라스트립의 하단 모서리와 오른쪽 하단 가늠표의 상단 모서리 간의 간격입니다. 즉 별색 칼라스트립은 오른쪽 하단 가늠표 상단에 있습니다.
가늠표 및 별색 영역 칼라스트립은 하나의 선에 상하로 배열됩니다. 색상 영역의 크기는 6mm x 6mm입니다.
"Sensotec 마크" 마크 유형
Sensotec 마크는 자동 가늠 제어에 사용되는 특수한 마크입니다. Sensotec 마크는 기본적으로 기계 측(좌측 상단)에 배치됩니다.
"X" 및 "Y" 값을 사용하여 Sensotec 마크와 주체 간의 간격을 수평 및 수직 방향으로 설정할 수 있습니다.
"사용자 측에 추가로" 옵션
이 옵션을 활성화하면 Sensotec 마크가 추가로 사용자 측에 배치됩니다. 즉 기계 측에서 Sensotec 마크의 대각선 맞은편에(우측 하단) 배치됩니다.
"마스터 부정적으로 출력" 옵션
이 옵션을 활성화하면 마스터"로 정의된 색상의 Sensotec 마크가 "녹아웃"으로 처리됩니다.
"펀치 마크" 마크 유형
라벨 인쇄기에서의 펀칭 동기화를 위해 특수 마크가 필요합니다. 특수 마크는 사각형이며 높이, 너비, 위치를 정의할 수 있습니다. 기본적으로 이 마크는 [0.0] 위치(왼쪽 상단 모서리)에 있으며 모서리 길이가 1cm인 정사각형입니다.
필요한 경우 펀치 마크에 대해 잉크 적용 영역을 정의할 수 있습니다.
"X" 및 "Y" 값을 사용해 펀치 마크와 주체 사이 간격을 수평, 수직 방향으로 설정합니다.
"높이" 및 "너비" 값으로는 펀치 마크 크기를 설정합니다.
"위치" 선택 목록
Sensotec 표시의 위치 조정은 항상 피사체의 가장자리를 기준으로 상대적으로 측정되는 반면, 다이 컷 표시의 경우 일반적으로 프린트 소재의 재료 가장자리를 기준으로 위치가 결정됩니다. 예를 들어 두 가지 마크 유형을 동시에 사용하는 경우 펀칭 표시의 X 및 Y 위치 값을 대상 위치 조정에 맞게 수동으로 조절해야 합니다.
이 조절을 더 쉽게 하려면 표준 "재료" 설정 대신 "위치" 선택목록에서 "수젯(Sujet)" 항목을 선택하면 됩니다. Sensotec 표시와 마찬가지로 펀칭 표시의 X-Y 위치 값은 피사체 가장자리를 확인합니다.
위치 값 X 및 Y
"X" 및 "Y" 값을 사용하여 가늠표 및 또는 칼라스트립과 주체 간의 간격을 수평 및 수직 방향으로 설정할 수 있습니다. 위치는 세그먼트 여백과 관련되어 있습니다.
"페이지당 마크" 필드에서는 기판의 오른쪽 및 왼쪽 각 페이지의 가늠표 수를 정의할 수 있습니다. 페이지당 최대 2개의 가늠표를 출력할 수 있습니다. 예시에는 페이지당 각각 2개의 마크가 활성화되어 있습니다.
"페이지당 마크" 필드에서는 기판의 오른쪽 및 왼쪽 각 페이지의 가늠표 수를 정의할 수 있습니다. 예시에는 페이지당 각각 2개의 마크가 활성화되어 있습니다.
"정보 텍스트" 마크 유형
이 옵션을 통해 해당 텍스트를 편집란에 입력하여 특수 텍스트 표시를 정의할 수 있습니다. 여기서 예를 들어 피니싱에 대한 주석이나 특수 출력 옵션에 대한 정보를 입력할 수 있습니다.
"고급 작업 정보" 옵션.
"정보 텍스트" 마크 유형에 대해 이 옵션을 활성화하면 인쇄된 문서, 색상 및 특수 효과 등의 인쇄 작업 또는 인쇄 제품에 대한 추가 정보를 정보 행으로 전송할 수 있습니다.

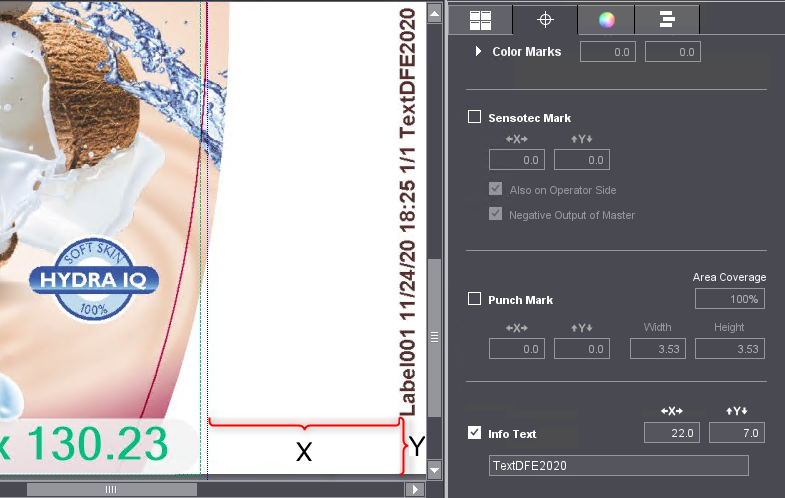

X와 Y의 간격
"X" 및 "Y" 필드에서 주체의 우측 하단 모서리 기준점과 표시의 간격을 정의합니다. 예를 들어 추가로 가늠표가 정의되어 있는 경우, 기준점이 가늠표 상단 여백으로 이동합니다.
참고: 정보 텍스트 마크의 각도는 라벨 인쇄기에서 90°(시계 반대 방향)로 기본 설정되어 있습니다. 이를 통해 정보 텍스트 마크가 실수로 사본 위를 가로지르는 것을 방지합니다.
마크 구성 요소
정보 텍스트 마크는 다음 요소를 포함합니다.
•작업 번호
•작업 유형(PDF/VT 문서에 관련되어 있으므로 "Records" 예시에서)
•날짜, 시간
•출력 조건
•"정보 텍스트" 입력 필드 테스트
마크는 주체의 우측 여백에 배치됩니다. 색상 표시 및 정보 텍스트가 공통의 수직 라인에 배열되어 있지 않은 경우 정보 텍스트 마크는 하단 세그먼트 여백에 배치됩니다.
글꼴 크기는 텍스트가 사용 가능한 공간을 자동으로 활용하도록 자동으로 설정됩니다.
