Quadrode contagem

Condição básica: As caixas do contador são utilizadas para Máquinas que estão ligadas ao Workflow do Prinect por meio de um Data Terminal.

Uma caixa do contador registra os status do totalizador de até 12 máquinas de impressão conectadas e as encaminha para o Data Terminal da máquina de impressão através da rede (TCP/IP Ethernet). Isso significa que a tiragem produzida não precisa ser registrada manualmente no Data Terminal, mas as tiragens são calculadas de forma Automática, com base nos status do Totalizador, e Encaminhadas para a Prinect Production.

Os Gráficos a seguir mostram um exemplo da estrutura de tal configuração:

A Caixa do contador deve ser ajustada na Prinect Production para que a Prinect Production receba a Tiragem produzida corretamente. Além disso, os canais devem ser atribuídos aos equipamentos de acordo com o diagrama de conexões. Veja Ajuste de uma nova caixa do contador.

Ajuste de uma nova caixa do contador

Nota: Uma descrição detalhada da instalação e substituição de um quadro de contagem é fornecida com o quadro de contagem. O link a seguir leva ao documento: Instalação e substituição do quadro de contagem.

Para ajustar uma nova caixa do contador no Prinect, as passagens de texto necessárias foram copiadas abaixo.

Condição básica: Para garantir a acessibilidade na rede, a Caixa do contador deve ser Atribuída a um Endereço do IP válido.

​1.​No Cockpit, alterne para a Vista "Administração > Configuração de equipamento > Caixa do contador".

​2.​Clique em "Criar".

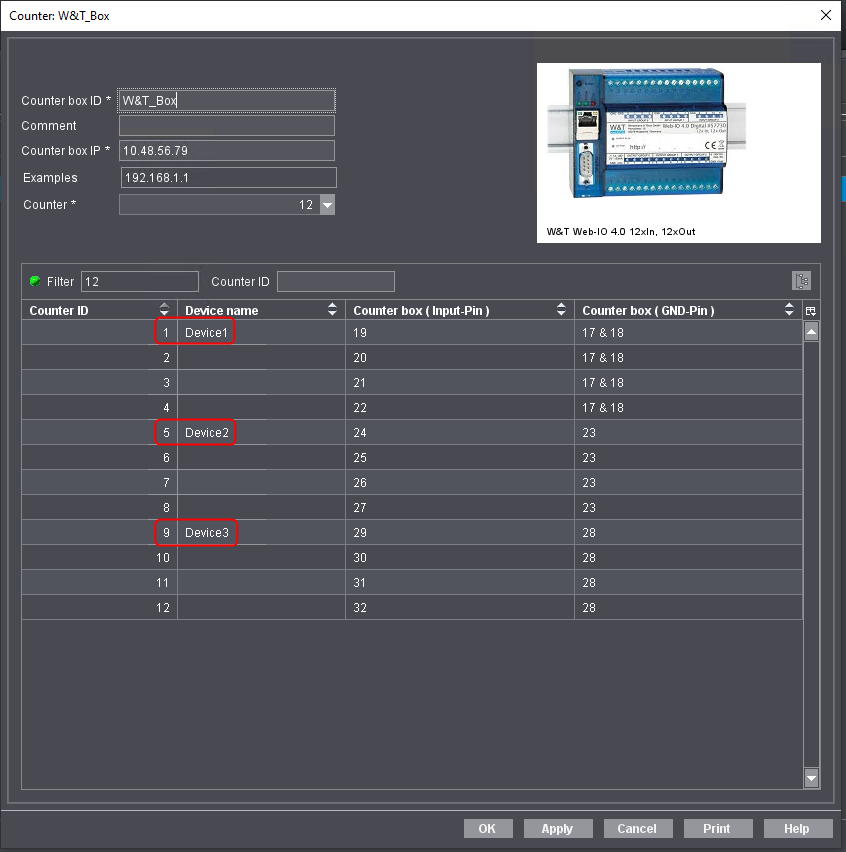

Abrirá uma caixa de diálogo para Configurar a Caixa do contador:

​3.​Atribua um Nome único para a caixa do contador no campo "ID da caixa do contador" (1).

Esse Nome é visualizado no Gerenciador central de equipamentos (CDM) quando a Caixa do contador é Criada.

​4.​Digite o Endereço do IP Atribuído à Caixa do contador (2).

​5.​Selecione o número de canais na Lista de seleção "Contador" (3).

​•​12 = novo quadro de contagem

​•​6 = quadro de contagem velho

O Exemplo a seguir mostra uma variante de conexão que pode ser utilizada para sinais de tensão. Como cada Máquina tem seu próprio cabo de aterramento para conectar uma Caixa do Contador e a Caixa do Contador conecta 4 Canais a um único aterramento, o sinal de tensão deve ser deslocado no respectivo bloco de aterramento, ou seja

Dispositivo 1 no canal 1-4

Dispositivo 2 no canal 5-8 e

Dispositivo 3 no canal 9-12.

​6.​Salve os canais de cada Aparelho ou imprima a lista usando o Botão "Imprimir".

​7.​Clique em "OK" para salvar os ajustes.

Na próxima etapa, atribua um canal aos dispositivos.

Atribuir um canal aos dispositivos

Uma vez criada a Caixa do contador, os Equipamentos (por exemplo, Máquinas de impressão) devem receber um Canal da Caixa do contador associado. Essa atribuição é feita no Gerenciador central de equipamentos (CDM).

Condição básica: Nas etapas a seguir, supõe-se que os Equipamentos (Máquinas de impressão) já tenham sido criados no Gerenciador central de equipamentos (CDM). Você pode encontrar o CDM no Cockpit, na Zona "Administração > Sistema". Veja Visão geral.

Para atribuir um Canal a um Aparelho, proceda da seguinte forma:

​1.​Mude para a visualização "Administração > Sistema" no Prinect Cockpit.

​2.​Na seção "[Nome do servidor Prinect]", abra a Zona "CDM".

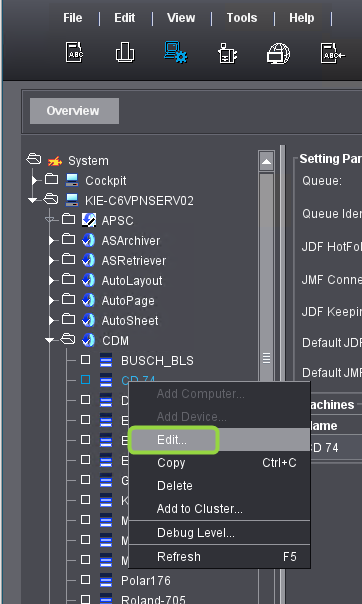

​3.​Aqui você seleciona o dispositivo (a máquina).

​4.​Abrir o comando do menu de contexto "Editar".

O assistente de dispositivos é aberto:

​5.​Na Lista de seleção de "Ligação", selecione a Entrada "Data Terminal com caixa de contador".

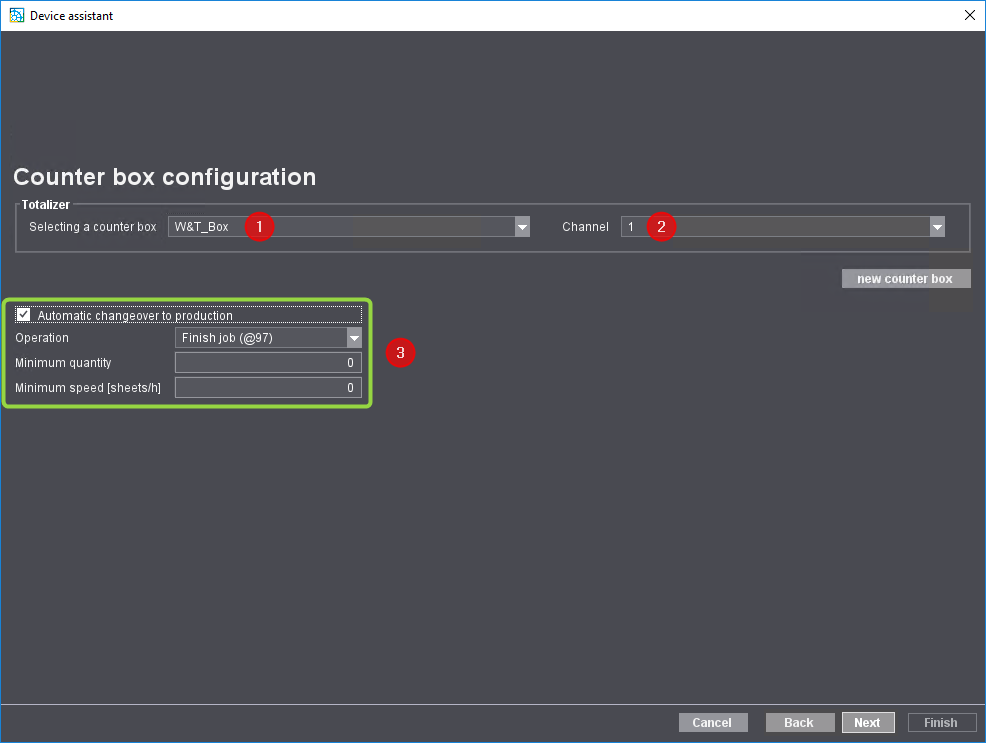

​6.​Clique em "Largura" até chegar à Vista "Configuração da caixa do contador".

​7.​Selecione a Caixa do contador criada anteriormente (1).

​8.​Atribua o canal ao dispositivo (2).

Neste Exemplo, o Canal 1 é Atribuído ao Aparelho "Aparelho 1".

(9)​Opcionalmente, você pode ativar a opção "Comutação automática para continuar a passada". Na Lista de seleção "Operação" (Operação), é possível Ativar a operação a ser Executada de forma Automática quando os valores "Quantidade mínima" (Quantidade mínima) e "Minimum speed (sheets per Hora)" (Velocidade mínima (folhas por hora)) forem atingidos (3).

​10.​Clique em "Continuar".

​11.​Encerre a parametrização com "Done" (Concluído).

​12.​Se necessário, repita esses Passos para ajustar Equipamentos adicionais para a operação da caixa de medidores.

​13.​Reinicie o Prinect Cockpit depois de concluir a parametrização. Isso é necessário para que os nomes dos equipamentos sejam indicados corretamente na Configuração do equipamento.

Em seguida, verifique se os canais estão atribuídos corretamente. Para fazer isso, abra novamente a Vista "Administração > Configuração de equipamento > Caixa do contador" e abra a caixa do contador que você deseja verificar.

Os Equipamentos agora devem estar configurados com os canais corretos:

É possível imprimir os Gráficos e depois realizar a fiação na Máquina.
