Diagrama P-N (velocidade para a tiragem)

Nota: O diagrama P-N avalia apenas os tempos relativos às encomendas.

Objetivos

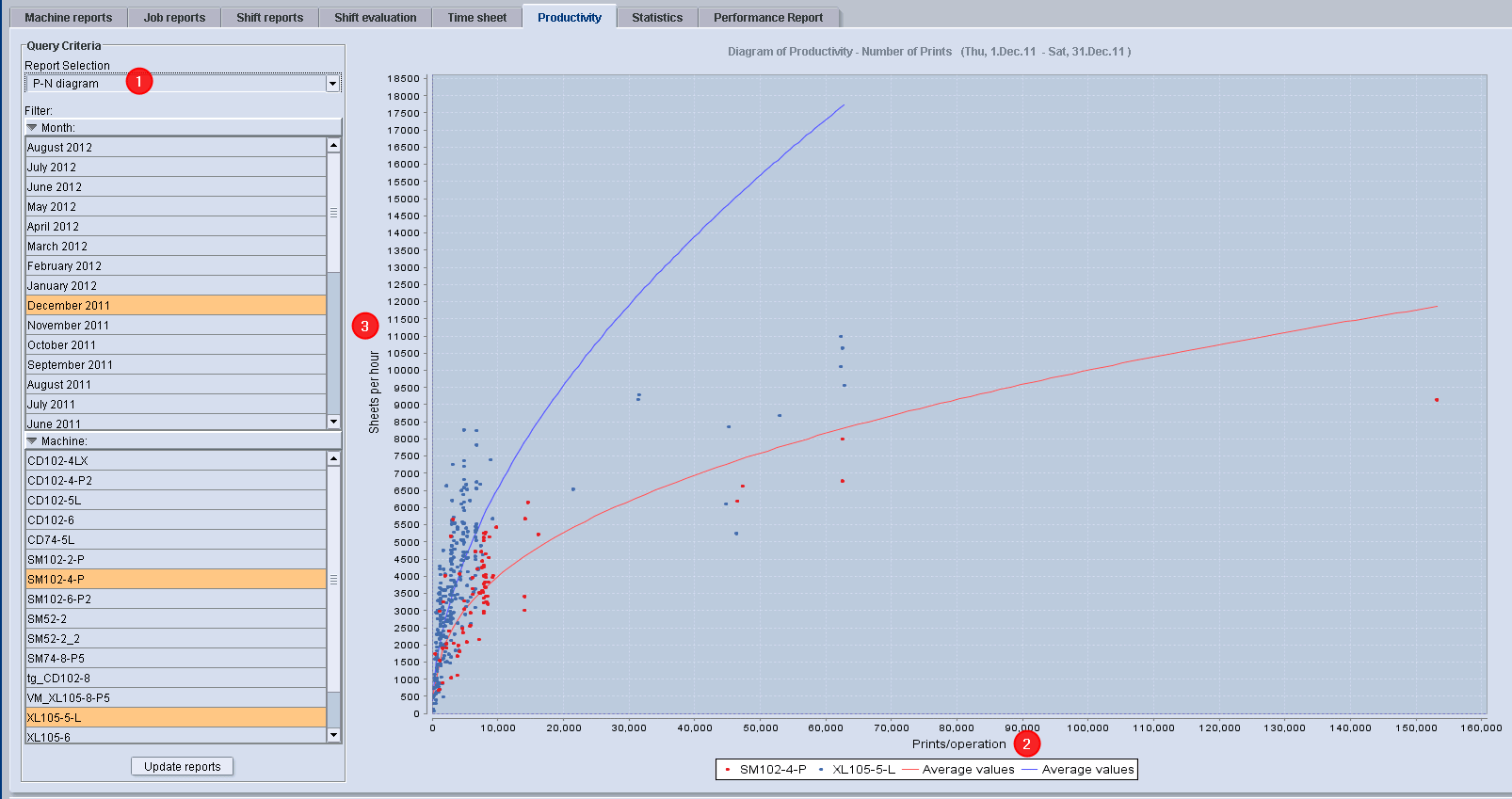

O Diagrama P-N (1) mostra a dependência das Impressões boas por Hora (Eixos y; 2) em relação às Impressões boas por Operação (Eixo X; 3) para cada Encomenda do Período selecionado e para a(s) Máquina(s) selecionada(s).

O diagrama P-N permite que se faça uma distinção entre encomendas de alta produtividade e de baixa produtividade, e desse modo torna possível uma fácil identificação de encomendas com tiragens mais e menos elevadas.

Explicação sobre o diagrama P-N

​•​Impressões por hora = boas impressões/hora = produtividade = P

​•​Impressões por operação = boas impressões/operação = N

​•​Cada pronto representa uma operação produzida com um link ao relatório de encomendas (clicar no ponto).

​•​Avaliação gráfica (curvas) do relacionamento entre os seguintes tamanhos:

​•​Velocidade de impressão por hora (número de boas impressões/tempo total da operação= início até o término da operação).

​•​Impressões por operação (número de impressões de produtos em cada operação).

​•​Comparação de diversas máquinas em um diagrama (pontos com diversas cores representam diferentes máquinas de impressão).

​•​As operações de alta produtividade estão localizadas acima da curva média, enquanto as operações de baixa produtividade estão localizadas abaixo da curva média.

Nota: Uma Encomenda com duas Operações (Recto) em uma Máquina de impressão é apresentada por um Ponto.

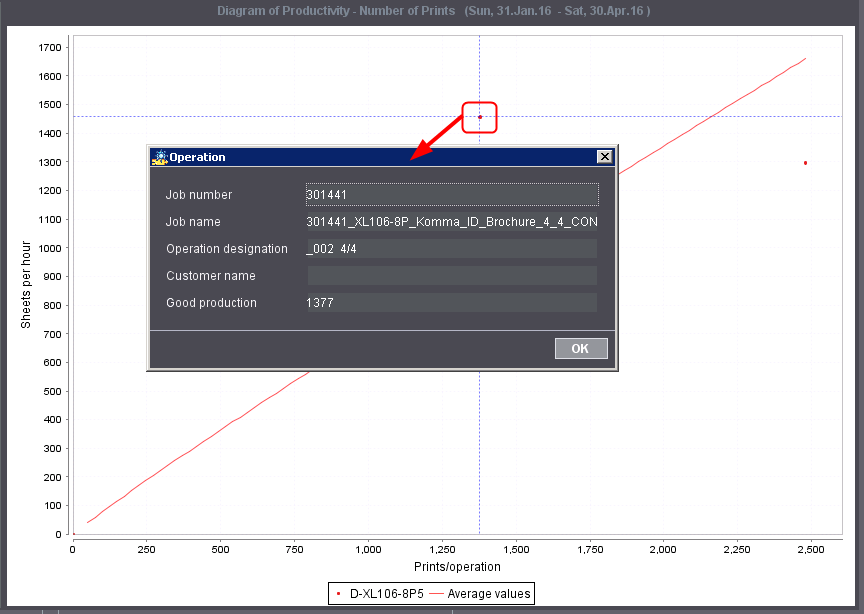

Referência ao relatório de encomendas

Cada ponto representa uma operação produzida. Se você clicar em um ponto, a encomenda desse ponto será exibida na janela de diálogo "Encomenda atual". Em seguida, você pode Abrir diretamente o Relatório de encomenda correspondente.

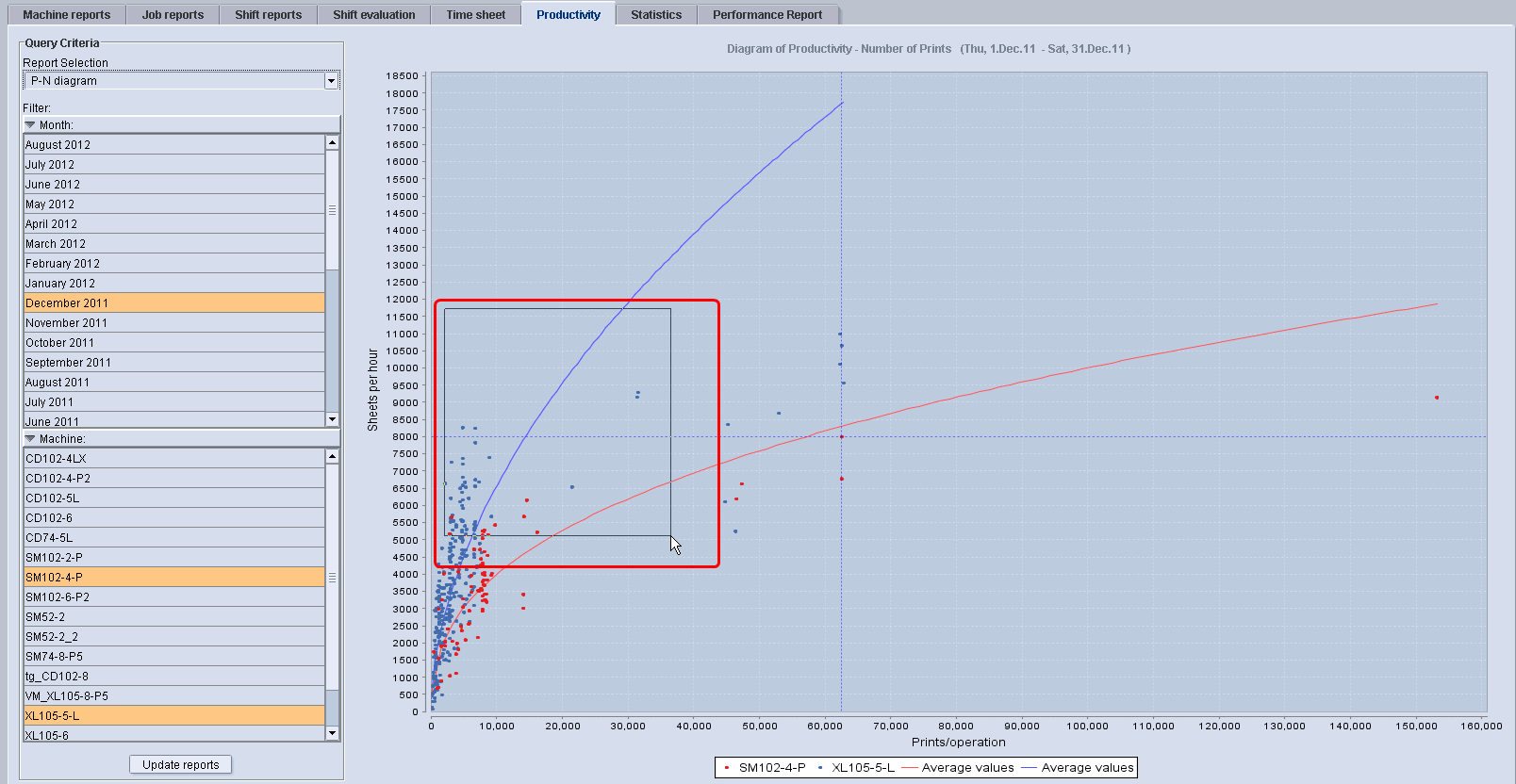

Ampliação da seção no diagrama

​1.​No diagrama, clique no canto superior esquerdo da Recorte desejada com o mouse e mantenha pressionado o botão Esquerda do mouse.

​2.​Agora, arraste um retângulo com o mouse da parte superior Esquerda para a parte inferior Direita e solte o botão do mouse novamente. Isso define a seção de Recorte.
