Diagrama T-N (Tempo de produção da tiragem)
Nota: O diagrama T-N avalia apenas tempos relacionados a encomendas.

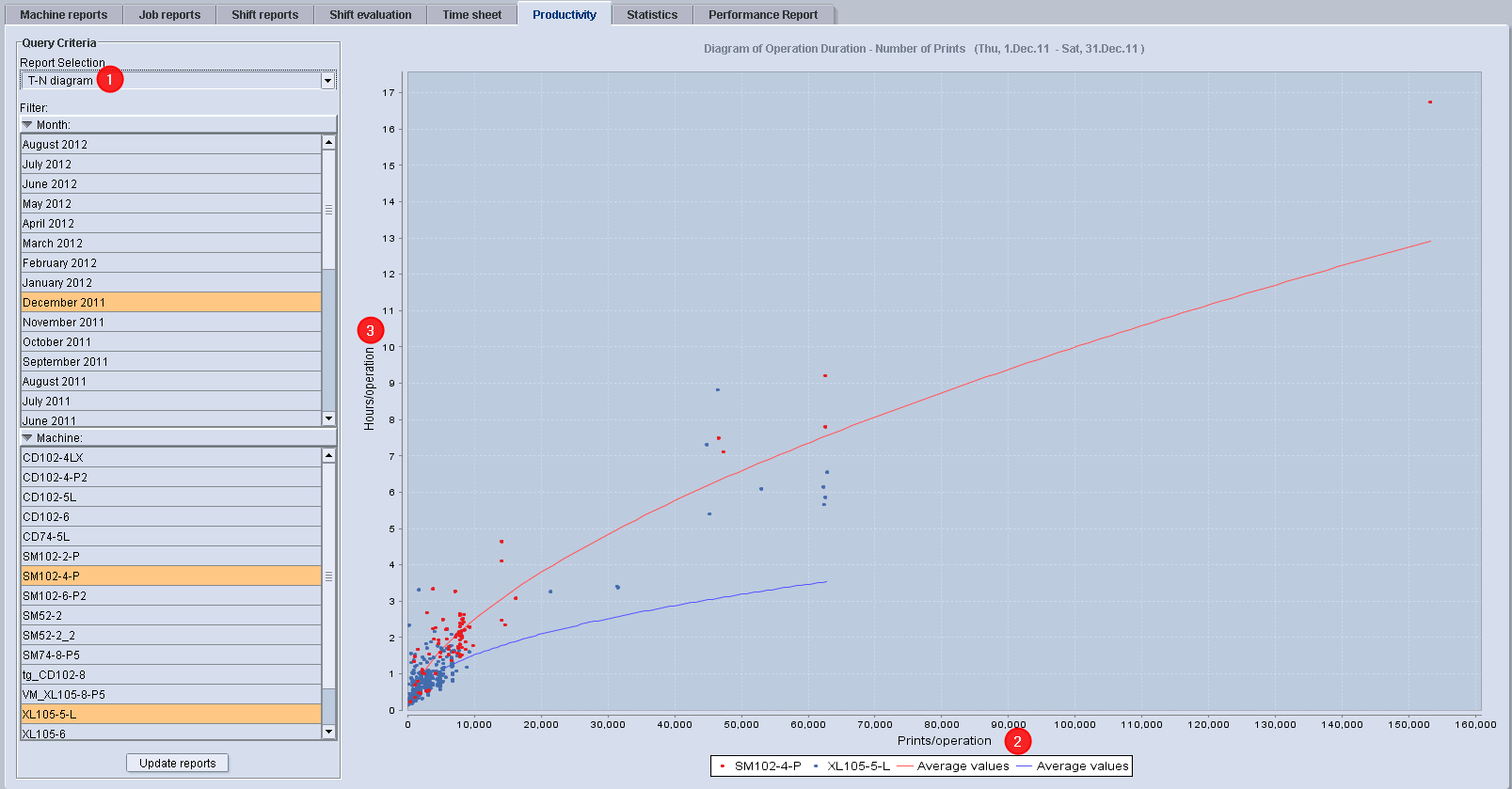

O Diagrama T-N (1) é utilizado exatamente da mesma forma que o Diagrama P-N. Aqui, a Duração da Operação (3) é avaliada em relação às Folhas Boas da Operação (2).
Explicação sobre o diagrama T-N
•Horas por operação = tempo total das operações/operação = duração = T
•Impressões por operação = boas impressões/operação = N
•Cada pronto representa uma operação produzida com um link ao relatório de encomendas (clicar no ponto).
•Avaliação gráfica (curvas) do relacionamento entre:
•Duração da operação em horas (tempo total da operação = início ao término da operação)
•Impressões por operação (número de impressões de produtos em cada operação).
•Comparação de diversas máquinas em um diagrama (pontos com diversas cores representam diferentes máquinas de impressão).
•As operações de alta produtividade estão localizadas na Zona Baixa da curva média, enquanto as operações de baixa produtividade estão localizadas acima da curva média.
Nota: Uma Encomenda com duas Operações (Recto) em uma Máquina de impressão é apresentada por um Ponto.
Na Visualização de tabela, a produtividade de uma ou mais máquinas de impressão em um Período selecionado é listada. A Visualização de tabela é a Base para todos os outros relatórios de Produtividade. Só são considerados tempos, que estão dentro do período de tempo selecionado. Por exemplo, se uma Operação for iniciada antes do Período definido, os tempos anteriores a esse intervalo de tempo não serão avaliados.
Indicações sobre os valores exibidos
Valor exibido | Indicação |
|---|---|
Maculaturas | A designação "resíduos de papel" refere-se tanto aos resíduos de papel de preparação quanto aos resíduos de papel de produção. |
Índice de velocidade [14], índice de tempo [15] e índice de qualidade [16] | Os valores exibidos são idênticos aos do relatório de produtividade "Índice OEE". Informações sobre o cálculo dos índices individuais podem ser encontradas no seguinte local: Cálculo dos indicadores OEE. |
