Guia "Ajustes de marca de impressão" para impressoras Labelfire 340 / DCS 340 e Gallus One

Nota: As configurações marcas de impressão divergem de acordo com o tipo da máquina para qual a sequência PagePrint selecionada foi configurada. Veja também Guia "Ajustes de marcas de impressão" para impressoras digitais com toner (Heidelberg Versafire) e dispositivos CTP

As opções de marcas disponíveis são adequadas às maquinas de impressão 340, ou seja, só são oferecidos os tipos de marcas "Marca de corte", "Marca Sensotec", "Marca de registro" e "Texto informativo".

Tipo de marca "Marca de corte"

Se uma perfuração offline for usada com uma impressora Labelfire ou Gallus One, será necessária uma "marca de perfuração" especial para a sincronização da perfuração. Trata-se de um retângulo, cuja altura, largura e posição podem ser definidas. De modo padrão esta marca tem a forma de um quadrado com um comprimento de canto de 1 cm na posição [0,0] (canto esquerdo superior).

Com os valores "X" e "Y" você determina a distância das marcas de corte em relação aos sujeitos no sentido horizontal e no vertical.

Através dos valores "Altura" e "Largura" você define o tamanho das marcas de corte.

Opção "Repetir linha por linha"

Pode acontecer que o formato de impressão (comprimento do segmento) da seção de substrato impressa seja significativamente maior do que o formato da perfuração. Nesse caso, não é suficiente inserir apenas uma marca de perfuração por segmento; em vez disso, deve ser inserida uma marca de perfuração a cada enésima linha (dependendo do formato da perfuração).

Se você ativar a opção "Repetir linha por linha", as marcas de perfuração serão inseridas a cada enésima linha (n = número definido no respectivo campo numérico). Por ex., o número 3 faz com que uma marca de perfuração seja inserida a cada três linhas.

Quando um número n > 1 é definido, a distância Y não se refere mais ao início do segmento, mas sim ao início da linha onde a marca de perfuração é inserida.

Nota: As marcas de perfuração e as marcas Sensotec são sempre impressas na Labelfire em "cor pura", ou seja, sem gerenciamento de cores, em 100% preto.

Tipo de marca "Marca Sensotec"

Marcas Sensotec são marcas especiais, utilizadas para a regulação automática de guias.

Com os valores "X" e "Y" você determina a distância das marcas Sensotec em relação aos sujeitos no sentido horizontal e no vertical.

Nota: As marcas Sensotec e de corte são sempre editadas em Labelfire em 100% preto com "Cor pura", ou seja, sem gestão de cor.

Unidade de impressão digital é Master / Slave

Se, em uma encomenda de impressão, além da saída de impressão digital, forem editadas outras cores, como por exemplo, na impressão flexográfica, é importante determinar se a impressão digital ocorre primeiro ou depois da impressão flexográfica. Se o código inicial é impresso pela primeira vez com a impressão digital, mas as cores flexográficas são impressas primeiro, isso pode causar muitos desperdícios.

É sempre impresso na sequência em que as unidades de impressão estão dispostas. Para o ajuste Master / Slave se aplica:

​•​Se você selecionar a configuração "Master", o código inicial será gerado pela impressão digital. Se as unidades de impressão flexográfica estiverem a montante da impressão digital, as tintas flexográficas serão impressas primeiro (mesmo que sejam "Slave"), e a impressão digital ocorrerá em seguida.

​•​Se você selecionar o ajuste "Slave", o código inicial será gerado a partir da primeira cor (flexográfica) sendo impressa. A unidade de impressão digital é "Slave" e em seguida imprime a última marca.

Marcas de registro e campos de cores especiais

Nesta área, você pode gerar marcas de registro e / ou campos de cores especiais.

Campos de cores especiais são faixas de medição que consistem em campos preenchidos de cores especiais. Isso pode ser usado para medir cores especiais no substrato.

As marcas de guia para máquinas de impressão Labelfire são estruturadas de tal modo, que respectivamente uma cor é corrigida em foram de cruz contra um círculo preto, que a envolve. As marcas são colocadas lateralmente ao sujet, uma em cima à esquerda e uma em baixo à direita, ou ainda, respectivamente duas marcas à esquerda e duas marcas à direita.

Lista de seleção "Posição"

O Posicionamento das Marcas Sensotec é sempre medido em relação à borda do Sujeito, enquanto as Marcas de Corte são normalmente posicionadas em relação à borda do material do substrato. Se, por exemplo, os dois tipos de marca forem utilizados ao mesmo tempo, os valores de posição X e Y das Marcas de corte deverão ser Ajustes manuais para o Posicionamento do objeto.

Para facilitar essa Ajustes, você pode selecionar a Entrada "Sujeito" na Lista de seleção "Posição" em vez do Ajuste padrão "Material". Os valores de posição X-Y das marcas de corte - como acontece com as Marcas Sensotec - salvam a borda do Sujeito.

Valores de posição X e Y

Com os valores "X" e "Y" você determina a distância das marcas de registro e/ou das faixas de cores especiais em relação aos tópicos no sentido horizontal e no vertical. A posição refere-se à margem de segmento.

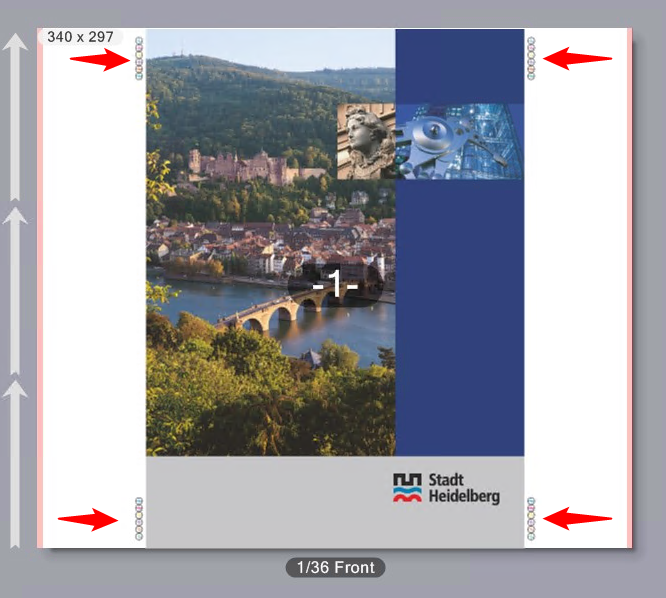

No campo "Marcas por página" você define a quantidade de marcas de guia respectivamente do lado direito e do lado esquerdo do substrato. Se pode editar um máximo de 2 marcas de registro por página. No exemplo que segue foram ativadas respectivamente duas marcas por página:

No campo "Marcas por página" você define a quantidade de marcas de guia respectivamente do lado direito e do lado esquerdo do substrato. No exemplo que segue foram ativadas respectivamente duas marcas por página:

Campos de cores especiais

Se você ativar esta opção, serão impressas as faixas de medição consistindo em campos de cores especiais. Faixas de cores especiais podem ser emitidas em conjunto com marcas de registro ou de forma independente. Se as marcas de registro e os campos de cores especiais forem ativados juntos, a distância da faixa de cores especiais à marca de registro pode ser definida. Esta é a distância da borda inferior da faixa de medição de cor especial até a borda superior da marca de registro inferior direita, ou seja, a faixa de medição de cor especial está acima da marca de registro inferior direita.

Marcas de registro e faixas de medição de cores especiais são sobrepostas em uma linha. Os campos de cor têm um tamanho de 6 mm x 6 mm.

Rotulagem

Opcionalmente, você pode ativar uma rotulagem das marcas.

Tipo de marca "Texto informativo"

Com esta opção você pode definir marcas de texto especiais, entrando um respectivo texto no campo de edição. Aqui você pode entrar p.ex.informações para opções especiais de emissão ou observações referentes ao Finishing.

Seleção da fonte

Na Lista de seleção "Fonte", você pode escolher entre diferentes fontes para os idiomas ocidentais. Também é possível selecionar uma Fonte para os idiomas "japonês, chinês (simplificado) ou coreano". Os textos informativos são emitidos na fonte ou idioma selecionado, independentemente de outras configurações de fonte ou idioma no ambiente do sistema.

Informações da tarefa avançadas.

Ao ativar esta opção, informações adicionais sobre a encomenda de impressão ou o produto de impressão, bem como informações especiais para impressão de embalagens, podem ser transferidas para a linha de informações. Dependendo do Tipo de Encomenda, as seguintes Informações Ampliadas podem ser registradas na Linha de Informações:

​•​Tipo de encomenda (embalagem ou impressão de etiquetas)

​•​ID e nome do cliente

​•​Data de criação, carimbo de data/hora da prova

​•​Nome e Número do produto

​•​ID do produto atribuído pelo cliente

​•​ID do contorno e nome do contorno

​•​Número de cores (cores de processo, cores especiais e cores técnicas)

​•​Cores de processo

​•​Cores especiais

​•​Cores DieLine (cores técnicas)

​•​Efeitos especiais (revestimentos, vernizes, folhas, estampagem)

​•​Dispositivos inversores (para impressão de etiquetas)

​•​Prepress Job ID

​•​Nome do arquivo PDF

​•​Tamanho dos quadros do PDF (Moldura do formato final, Moldura do meio, Moldura de refile inicial)

​•​Anotações

​•​Processamento

​•​Material de impressão

Opção "Reduzido ao número da encomenda"

Se você ativar esta opção, o texto informativo será reduzido ao número da encomenda (ID do trabalho) e ao comentário.

Opção "Reduzido ao nome da encomenda"

Se você ativar esta opção, o texto informativo será reduzido ao nome da encomenda (Nome da encomenda) e ao comentário.

Distâncias X e Y

Nos campos "X" e "Y" você define as distâncias da marca, a partir do ponto de referência no canto direito inferior do sujeito. Além disso, são por ex. marcas de registro definidas, o ponto de referência muda para a borda superior das marcas de registro.

Nota: Para máquinas Labelfire, o ângulo para marcas de texto informativo é pré-ajustado em 90° (sentido anti-horário). Isto é para evitar que a marca de texto informativo corra acidentalmente através da repetição.

Componentes da marca

Uma marca de texto informativo contém os seguintes componentes:

​•​Número da encomenda

​•​Tipo de encomenda (no ex. "Registros", quando se trata de um documento PDF/VT)

​•​Data, hora

​•​Condição de saída

​•​Texto do campo de introdução "Texto informativo".

As marcas são colocadas na borda direita do sujeito. Se as marcas de cor e o texto informativo não estiverem dispostos em uma linha vertical comum, a marca do texto informativo será colocada na parte inferior da borda do segmento.

O tamanho da fonte é definido automaticamente para que o texto utilize automaticamente o espaço disponível.
