Guia "Configurações marcas de impressão" para máquinas de impressão digitais de etiquetas.

As opções de marca disponíveis são adaptadas às máquinas de impressão de etiquetas; ou seja, são oferecidos os tipos de marca "Barra de suporte", "Marcas de cor", "Marca Sensotec", "Marca de corte" e "Texto informativo".

Barra de suporte

As barras de apoio são marcas especiais necessárias para a impressão de etiquetas.

A distância na direção X define a distância lateral entre as vigas de suporte (em mm) e a borda do segmento. Você também pode definir alargura (em mm) e a camada de cor para as barras de apoio. A largura das barras de apoio é sempre alterada simetricamente, ou seja, a linha central das barras de apoio permanece inalterada.

Marcas de cor

Nesta área, você pode gerar marcas de registro e / ou campos de cores especiais.

Com os valores "X" e "Y" você determina a distância das marcas de registro e/ou das faixas de cores especiais em relação aos tópicos no sentido horizontal e no vertical. A posição refere-se à margem de segmento.

Marcas de registro

As marcas de registro para máquinas de impressão de etiquetas são estruturadas de forma que uma cor seja exibida como uma cruz contra um círculo envolvente que é colorido na primeira cor para que a configuração do registro possa ser corrigida. As marcas são colocadas ao lado do sujeito. Você define o número e a posição das marcas nas listas de seleção "Marcas por página" e "Posição". Resultam as seguintes possibilidades:

​•​Uma marca no canto superior esquerdo (lado da máquina)

​•​Uma marca no canto superior direito (lado do operador)

​•​Duas marcas na parte superior esquerda e inferior esquerda (lado da máquina)

​•​Duas marcas no canto superior direito e inferior direito (lado do operador)

​•​Quatro marcas, uma à direita e à esquerda acima e uma à direita e à esquerda abaixo (em ambos os lados)

Opção "Rotulagem"

Se você ativar esta opção, as marcas serão rotuladas com uma respectiva abreviatura da cor (C, M, Y, K).

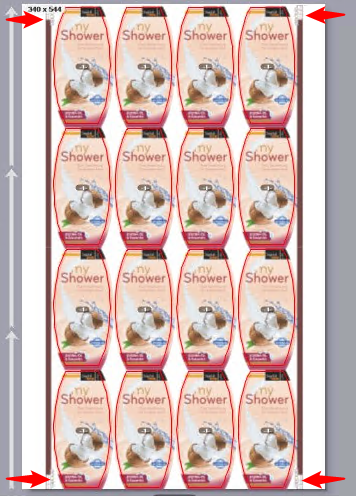

No exemplo, são ativadas 2 marcas por lado com a posição "Em ambos os lados":

Campos de cores especiais

Se você ativar esta opção, serão impressas as faixas de medição consistindo em campos de cores especiais. Faixas de cores especiais podem ser emitidas em conjunto com marcas de registro ou de forma independente. Se as marcas de registro e os campos de cores especiais forem ativados juntos, a distância da faixa de cores especiais à marca de registro pode ser definida. Esta é a distância da borda inferior da faixa de medição de cor especial até a borda superior da marca de registro inferior direita, ou seja, a faixa de medição de cor especial está acima da marca de registro inferior direita.

Marcas de registro e faixas de medição de cores especiais são sobrepostas em uma linha. Os campos de cor têm um tamanho de 6 mm x 6 mm.

Tipo de marca "Marca Sensotec"

Marcas Sensotec são marcas especiais, utilizadas para a regulação automática de guias. Por padrão, as marcas Sensotec são colocadas no lado da máquina (canto superior esquerdo).

Com os valores "X" e "Y" você determina a distância das marcas Sensotec em relação aos sujeitos no sentido horizontal e no vertical.

Opção "Adicionalmente no lado do operador"

Se você ativar esta opção, as marcas Sensotec também serão colocadas no lado do operador, na diagonal oposta às marcas Sensotec no lado da máquina (canto inferior direito).

Opção "Saída negativa mestre"

Se ativar esta opção, a marca Sensotec na cor definida como "master" é tratada como "perfurando".

Tipo de marca "Marca de corte"

Se uma perfuração offline for usada com uma impressora de etiquetas não digital, uma "marca de perfuração" especial será necessária para a sincronização da perfuração. Trata-se de um retângulo, cuja altura, largura e posição podem ser definidas. De modo padrão esta marca tem a forma de um quadrado com um comprimento de canto de 1 cm na posição [0,0] (canto esquerdo superior).

Se necessário, você pode definir a camada de cor para a marca de perfuração.

Com os valores "X" e "Y" você determina a distância das marcas de corte em relação aos sujeitos no sentido horizontal e no vertical.

Use os valores "Largura" e "Altura" para definir o tamanho das marcas de perfuração.

Opção "Repetir linha por linha"

Pode acontecer que o formato de impressão (comprimento do segmento) da seção de substrato impressa seja significativamente maior do que o formato da perfuração. Nesse caso, não é suficiente inserir apenas uma marca de perfuração por segmento; em vez disso, deve ser inserida uma marca de perfuração a cada enésima linha (dependendo do formato da perfuração).

Se você ativar a opção "Repetir linha por linha", as marcas de perfuração serão inseridas a cada enésima linha (n = número definido no respectivo campo numérico). Por ex., o número 3 faz com que uma marca de perfuração seja inserida a cada três linhas.

Quando um número n > 1 é definido, a distância Y não se refere mais ao início do segmento, mas sim ao início da linha onde a marca de perfuração é inserida.

Tipo de marca "Texto informativo"

Com esta opção você pode definir marcas de texto especiais, entrando um respectivo texto no campo de edição. Aqui você pode entrar p.ex.informações para opções especiais de emissão ou observações referentes ao Finishing.

Seleção da fonte

Na Lista de seleção "Fonte", você pode escolher entre diferentes fontes para os idiomas ocidentais. Também é possível selecionar uma Fonte para os idiomas "japonês, chinês (simplificado) ou coreano". Os textos informativos são emitidos na fonte ou idioma selecionado, independentemente de outras configurações de fonte ou idioma no ambiente do sistema.

Opções "Informações da tarefa avançadas".

Ao ativar esta opção para o tipo de marca "Info-Texto", informações adicionais sobre a encomenda de impressão ou o produto de impressão, por ex. informações sobre os documentos impressos, cores e efeitos especiais podem ser transferidos para a linha de informações.

Opção "Reduzido ao número da encomenda"

Se você ativar esta opção, o texto informativo será reduzido ao número da encomenda (ID do trabalho) e ao comentário.

Opção "Reduzido ao nome da encomenda"

Se você ativar esta opção, o texto informativo será reduzido ao nome da encomenda (Nome da encomenda) e ao comentário.

Distâncias X e Y

Nos campos "X" e "Y" você define as distâncias da marca, a partir do ponto de referência no canto direito inferior do sujeito. Além disso, são por ex. marcas de registro definidas, o ponto de referência muda para a borda superior das marcas de registro.

Nota: Para impressoras de etiquetas, o ângulo para marcas de texto informativo é pré-ajustado em 90° (sentido anti-horário). Isto é para evitar que a marca de texto informativo corra acidentalmente através da repetição.

Componentes da marca

Uma marca de texto informativo contém os seguintes componentes:

​•​Número da encomenda

​•​Tipo de encomenda (no exemplo "Registros", pois é um documento PDF/VT)

​•​Data, hora

​•​Condição de saída

​•​Texto do campo de introdução "Texto informativo".

As marcas são colocadas na borda direita do sujeito. Se as marcas de cor e o texto informativo não estiverem dispostos em uma linha vertical comum, a marca do texto informativo será colocada na parte inferior da borda do segmento.

O tamanho da fonte é definido automaticamente para que o texto utilize automaticamente o espaço disponível.
