前提条件：计数器盒应用于通过数据终端与 Prinect 工作流程连接的机器。
一个计算器盒采集最多12台连接着的印刷机的累计计数器状态信息并通过网络(TCP/IP Ethernet)转发至印刷机的数据终端。這意味著生產的印數不需要在數據終端手動記錄，而是根據累計器的狀態自動計算印數和轉發給 Prinect 生產部。
下圖為此類配置的結構範例：
計數器盒必須在 Prinect 生產中設定，以便 Prinect 生產能正確接收所生產的印數。此外，必须根据线路图为设备分配信道。见設定新的计数器盒。
提示：计数器盒的安装和更换的详细说明随附在计数器盒中。可通过以下链接访问文档：安装和更换计数器盒
若要在 Prinect 中設定新的计数器盒，必須的文字段落已複製如下。
前提条件：為了確保網路的可存取性，必須已為计数器盒分配有效的 IP 地址。
1.在 Cockpit 中，切換到 "Administration > Device configuration > Meter box" 檢視。
2.点击"生成"。

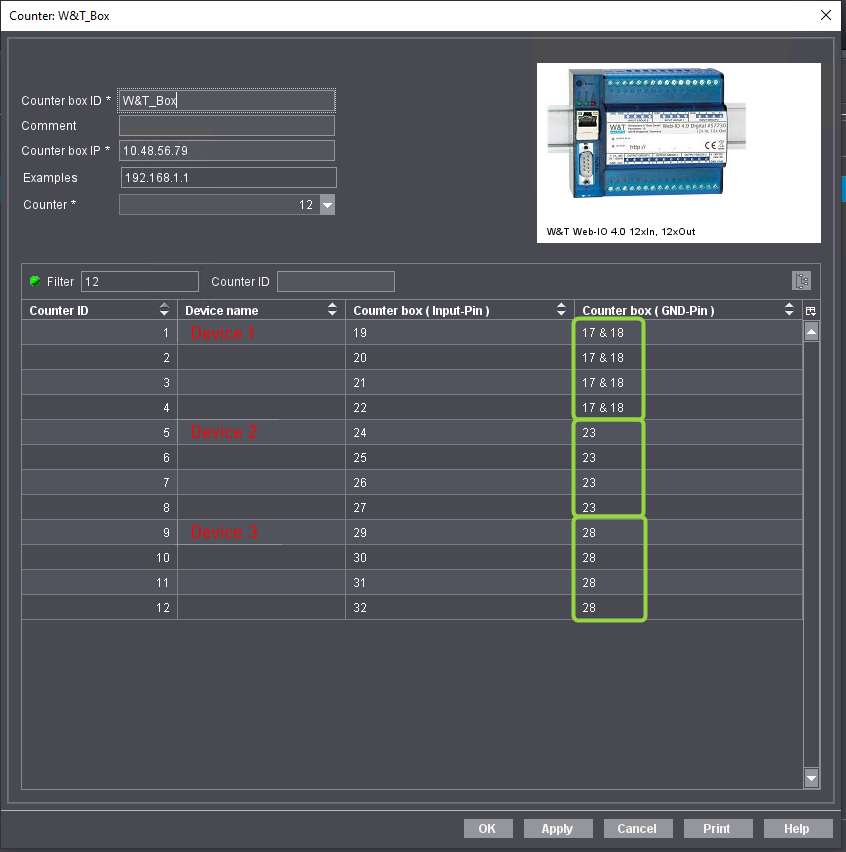

用於配置计数器盒的对话框打开：
3.在 「计数器盒识别号 」字段 (1) 中为计数器盒指定唯一名称。
此名稱會在创建计数器盒时显示在 Central Device Manager (CDM) 中。
4.輸入已分配給計數器盒 (2) 的 IP 地址。
5.在 「计数器 」选择目录 (3) 中选择通道数。
•12 = 新计数器盒
•6 = 旧计数器盒
以下范例展示了一种可实际应用于电压信号的连接变体。由於每台印刷機都有自己的接地線用於連接計數器盒，而計數器盒將 4 個通道連接至一個接地端，因此電壓信號必須在各自的接地區塊中進行移位，即
通道 1-4 上的设备 1
通道 5-8 上的设备 2
通道 9-12 上的设备 3。
6.記下每個裝置的通道，或使用「列印」按鈕將清單列印出來。
7.点击"确定"，保存设置。
在下一步中，为设备分配通道。
一旦已创建计数器盒，必须为每个设备（例如印刷机）分配一个相关的计数器盒通道。這項指派是在中央設備管理器 (CDM) 中進行。
前提条件：在後續步驟中，假設已在中央設備管理器（CDM）中創建了設備（印刷機）。您可以在 Cockpit 的「管理 > 系統」區域找到 CDM。见概览。
將通道指定給裝置的步驟如下：

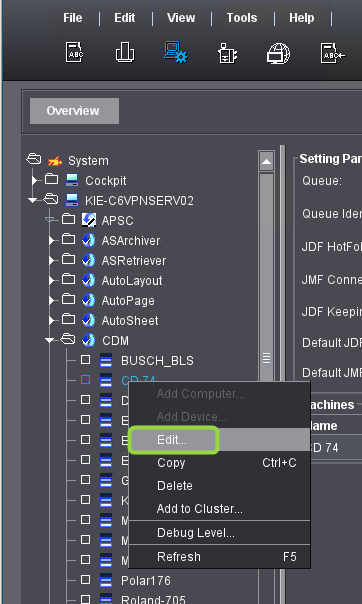

1.在 Prinect Cockpit 中切换至视图"管理 > 系统"。
2.在 「 [Prinect 伺服器名稱]」 分支中，打開 "CDM" 區域。
3.选择设备（机器）。
4.打开 「编辑 」上下文菜单命令。

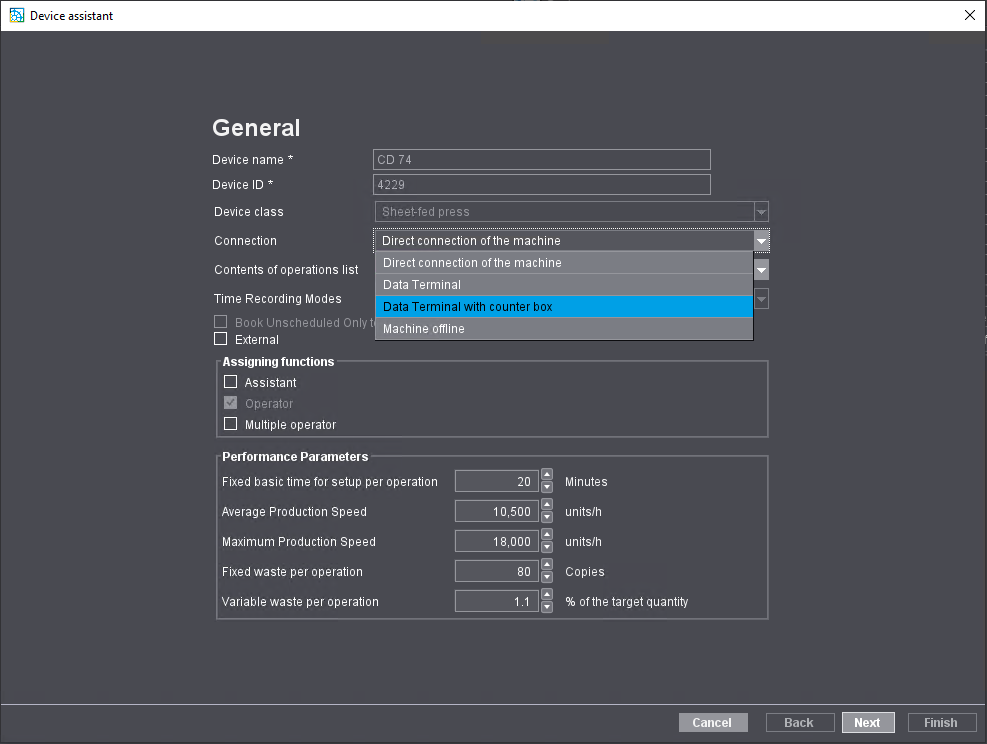

打开装置助手：
5.在 「連接 」選擇目錄中，選擇 「帶计数器盒的數據終端 」條目。

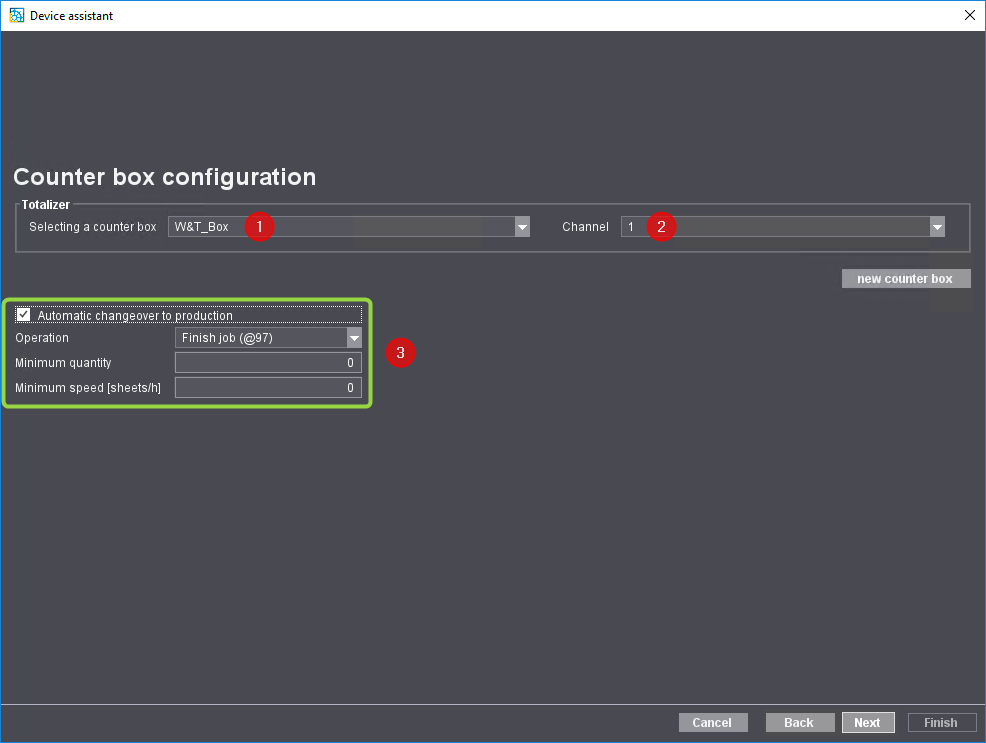

6.按一下「下一步」，直到達到「计数器盒配置」查看。
7.選取先前建立的 计数器盒 (1)。
8.为设备分配通道 (2)。
在此範例中，通道 1 已分配給裝置「Device 1」。
(9)作為選項，您可以啟動「自動切換到連續運行」選項。在 「工序 」選擇目錄中，您可以啟動一旦達到 「最低量 」和 「最低速度（印張/小時）」數值時要自動執行的工序 (3)。
10.点击“继续”。
11.用 "Done"（完成）來關閉參數設定。
12.如有必要，請重複這些步驟，以設定其他設備供電錶盒運行中。
13.完成參數設定後，請重新啟動 Prinect Cockpit。這是必須的，以便在裝置配置中正確顯示裝置名稱。
然後檢測通道是否已正確分配。若要執行此操作，請再次開啟「管理 > 裝置配置 > 計量器盒」檢視，和開啟您要檢測的計量器盒。

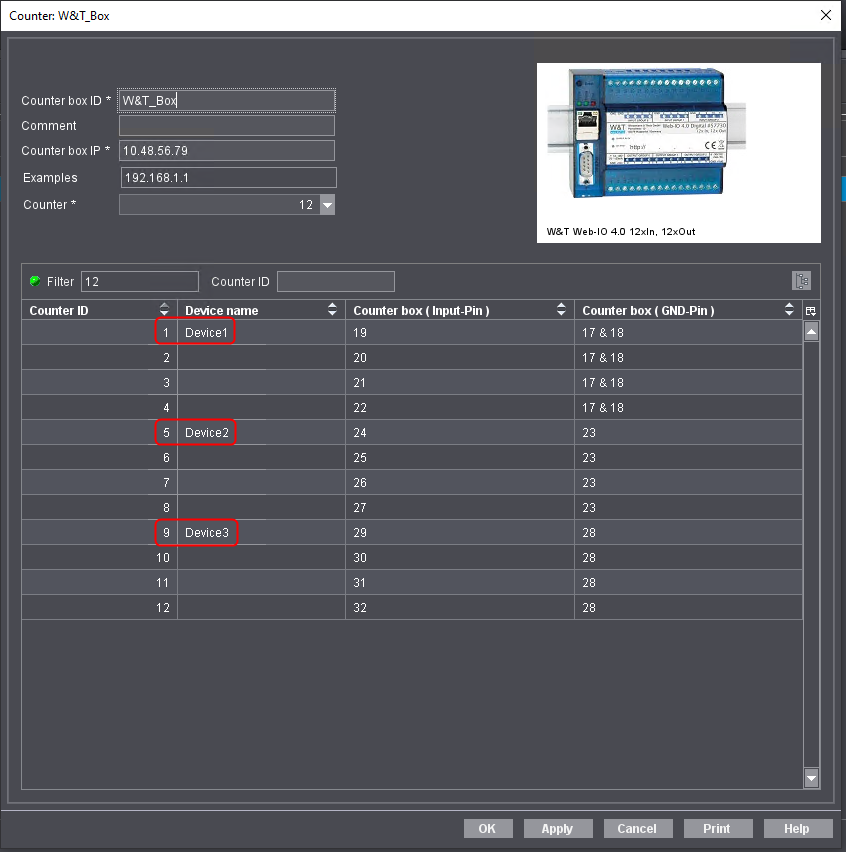

現在設備應已配置正確的通道：
您可以將圖形印刷出來，然後在印刷機上進行接線。
