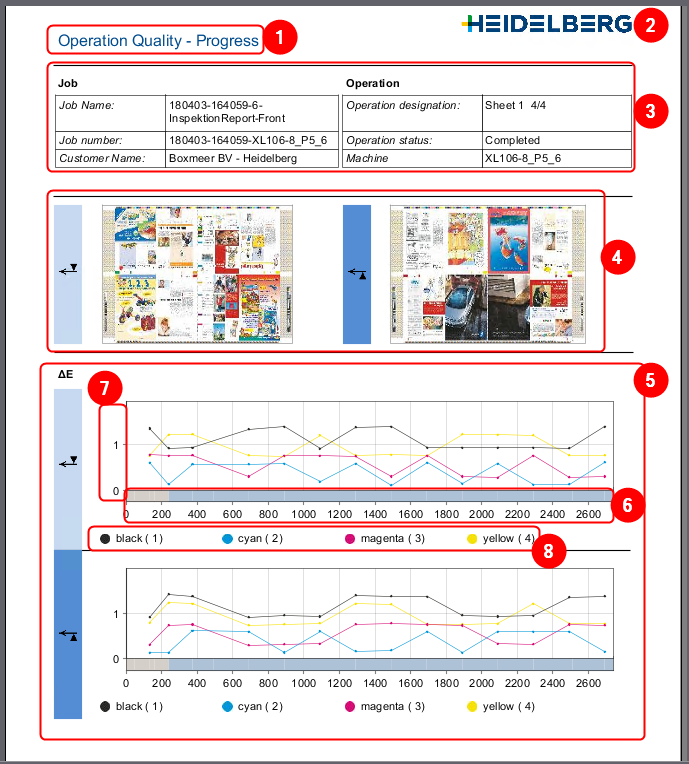

標題 (1)

報告標題。

標誌 (2)

自定义的或选择的标志。参见标志

左列

左 欄 以圖形顯示測量值是顯示在 「正面」（箭頭向下）還是 「背面」（箭頭向上）。

有關活件和工序的信息 (3)

活件：

​•​活件名称

​•​活件编号

​•​客户名称

工序：

​•​工作職稱

​•​工序状态

​•​机器

概觀圖片 (4)

正面和反面頁面的縮圖。

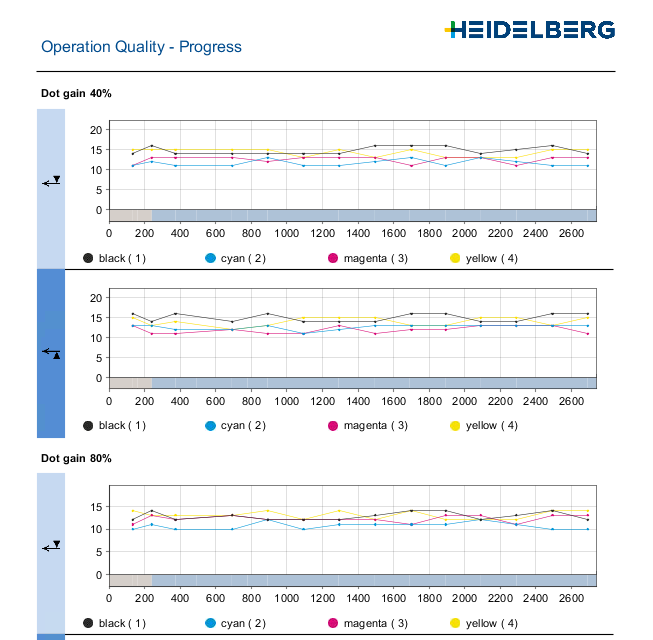

正面和反面印刷 (5) 的數值 ΔE 和密度圖表

X 轴（6）：

​•​印刷品數量

Y 轴（7）：

​•​色差 ΔE 或

​•​密度值 (%)

​•​印刷階段「設定」（灰色）和「合格品產量」（藍色）的圖形顯示。

​•​只有在預設值設定中激活廢紙的尺寸時，才會顯示「設定」列印階段。见选项 "在「进度」和「区域评估」报告中显示废纸的测量值"。

圖例 (8)：

​•​測量曲線根據印刷色顯示彩色。每種顏色都會提供印刷單位編號。

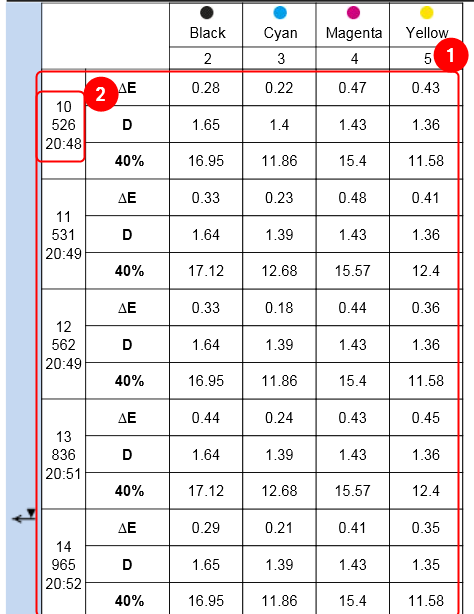

单独测量（1）：

顯示下列參數的測量值：

​•​色調值增加、

​•​ΔE 和

​•​每次測量的密度。

前提条件：要顯示這些 獨立的測量值，必須在預設值設定中激活這些測量值的顯示。见分析点中的预设。

左列

左 欄 以圖形顯示測量值是顯示在 「正面」（箭頭向下）還是 「背面」（箭頭向上）。

測量細節 (2)

每次測量都會顯示下列明細資訊：

​•​測量號碼（第一個號碼）

​•​印張編號（第二位數）

​•​測量時間（第三個计数器）
