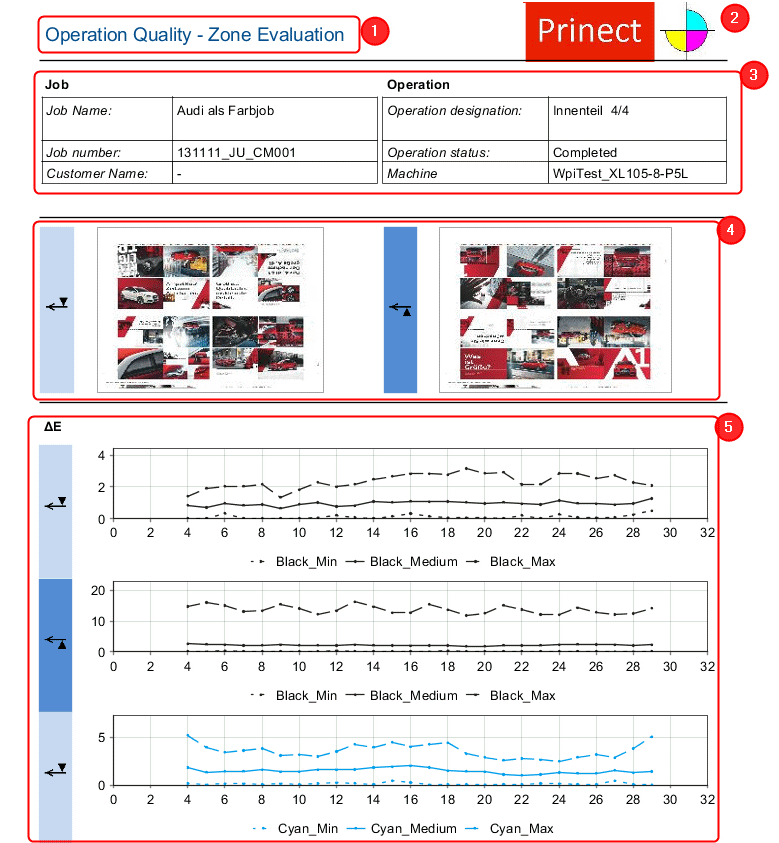

標題 (1)

報告標題。

標誌 (2)

自定义的或选择的标志。参见标志

左列

左 欄 以圖形顯示測量值是顯示在 「正面」（箭頭向下）還是 「背面」（箭頭向上）。

有關活件和工序的信息 (3)

活件：

​•​活件名称

​•​活件编号

​•​客户名称

工序：

​•​工作職稱

​•​工序状态

​•​机器

概觀圖片 (4)

正面和反面頁面的縮圖。

顏色區評估圖表 (5)

每個輸墨區都會顯示下列尺寸的測量曲線：

​•​最小的色調值增加、

​•​最高尺寸色調值增加和

​•​平均色調值增加。

考虑该工序的所有测量值（合格印张测量和废印张测量）。

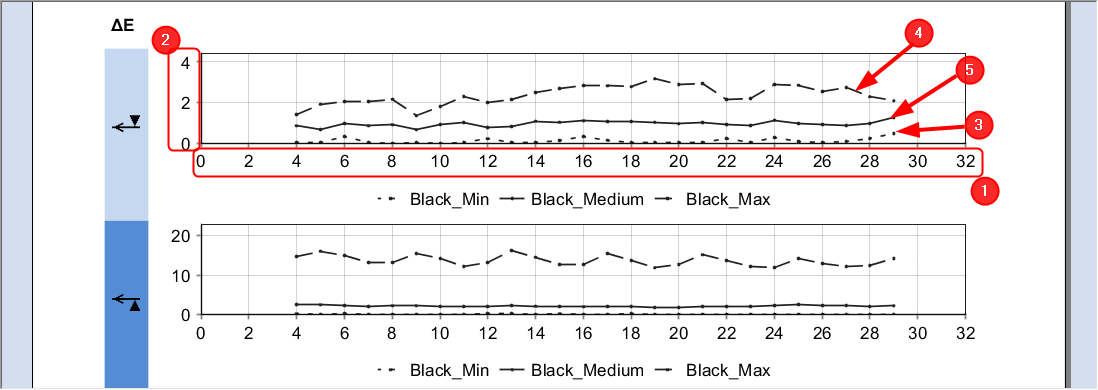

正面和反面印刷 (5) 的數值 ΔE 和密度圖表

X 轴（1）：

​•​印刷机墨区

Y 轴（2）：

​•​色偏 ΔE

Min ΔE (3)：

各輸墨區 ΔE 最小測量值的測量曲線圖

Max ΔE (4)：

各輸墨區 ΔE 最大測量數值的測量曲線圖

平均值 ΔE (5)：

各輸墨區平均值 ΔE 的測量曲線圖

左列

左 欄 以圖形顯示測量值是顯示在 「正面」（箭頭向下）還是 「背面」（箭頭向上）。

有關活件和工序的信息 (3)

活件：

​•​活件名称

​•​活件编号

​•​客户名称

工序：

​•​工作職稱

​•​工序状态

​•​机器

提示：最小值和最大值可以由不同的测量产生。因此，圖表顯示了每個輸墨區所有測量中最小和最大的測量尺寸值。

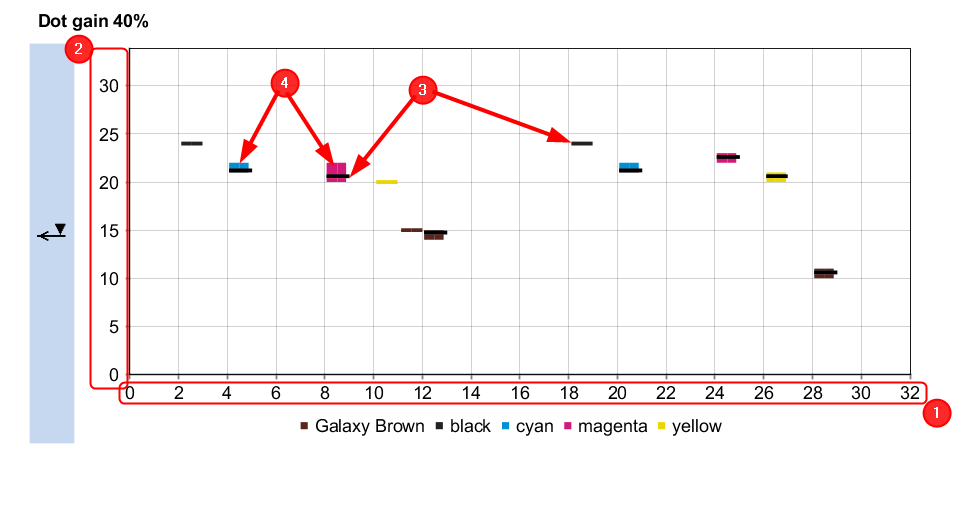

正面和反面印刷 (5) 的數值 ΔE 和密度圖表

X 轴（1）：

​•​印刷机墨区

Y 轴（2）：

​•​网点增大以百分比表示

色調平均值增加：(3):

每個輸墨區的平均測量色調值增加。此測量值以黑色線條顯示。

网点增大的偏差（4）：

在 .... 內，色調值增加與平均值的誤差。這些測量值會以平均值上方和下方的一列顯示。在示例圖中，顯示第 9 輸墨區品紅的向上誤差約為 1.5%。

提示：只有在打印控制條包含色調值增加測量欄位的色區，才有測量值。色調值增加測量區域的存在取決於所選的區域覆蓋值（例如 40%）。

左列

左 欄 以圖形顯示測量值是顯示在 「正面」（箭頭向下）還是 「背面」（箭頭向上）。

测量条件：

每個區域評估都會顯示測量條件。
