"版式"区域

"使用CFF2文件"选项

如果激活此选项，则可以导入CFF2文件格式的标签和模切版折叠盒，并分配给PDF文件中包含的1 up中。可以通过单击"浏览"按钮在Prinect服务器的文件系统中选择CFF2文件。PDF文件中包含的1 up会自动分配给模切版。1 up和模切版的组合可以以不同方式自动排列在承印物上。

前提条件：要使用CFF2文件，您必须遵守以下边界条件：

​•​PDF中的 1up 必须与裁剪框的形状、CFF2文件中所含模切版的尺寸和方向 (Ausrichtung)相匹配。如有必要，可以使用"组装页面"在PDF工具箱中进行调整。

​•​CFF2文件只能包含一个格式。这可能会多次出现。

​•​CFF2文件的版式必须在每行中包含相同数量的1 up。同样，每列必须包含相同数量的1 up。

提示：1 up的裁剪框必须完全适配模切版。如有必要，您可以使用"1 up位置"区域中的选项通过在模切版对面移动1 up来修正此调整。

可通过参数"列"和"行"以及"重复"选项参数化主题上的列数和行数，并在必要时对重复进行参数设置。见"列/行"选项。

而且，可以调整到印刷材料边缘的水平主题边距和1 up定位。参见"Ｘ 轴方向上的主题间距"选项 和 "1 up位置"区域。

未激活"使用CFF2文件"选项

如果未加载CFF2模切版文件，则用于定义印张版式的参数与模切版工作流程不同。见已激活"使用 CFF2 文件"选项。

"列/行"选项

此处定义印张上1 up的数量。

仅在"行"或者"列"栏输入了等于或者大于"2"的数字时，"重复"选项才起作用。下面的例子中，使用的 PDF 文件包含多个不同的 1up。

​•​"行"无"重复"

在"行"字段和"列"字段中各输入一个 "1"。"重复"选项未激活。

在每一印张上各安排一个其他的1 up：

现在在"行"区域输入数字 "2"。

然后在一个印张上水平平铺各2个不同的1 up：

​•​"行"带"重复"

在"行"区域输入数字"2"。"重复"选项激活。在"列"字段中有一个 "1" 且在此关闭了"重复"选项。

在每一印张上各以水平平铺方式重复安排一个1 up：

​•​"列"带／不带"重复"

在"行"区域输入数字 "2"。在"行"字段中有一个 "1" 且关闭了"重复"选项。

在每一印张上水平平铺各2个不同的1 up：

激活"列"旁边的"重复"选项。

每一印张上以水平间隔方式安排各两个相同的1 up：

​•​带有重复功能的行和列。

在"列"和"行"字段中各输入一个 "2"。激活两个"重复"选项。

各安排 4 个相同的1 up：

已激活"使用 CFF2 文件"选项

"列/行"选项用于带CFF2模切版的印张

如果"使用CFF2文件"选项激活并打开了一个标签文档和一个匹配的CFF2模切版文件，则只能在"版式"区域中操作"重复"选项。

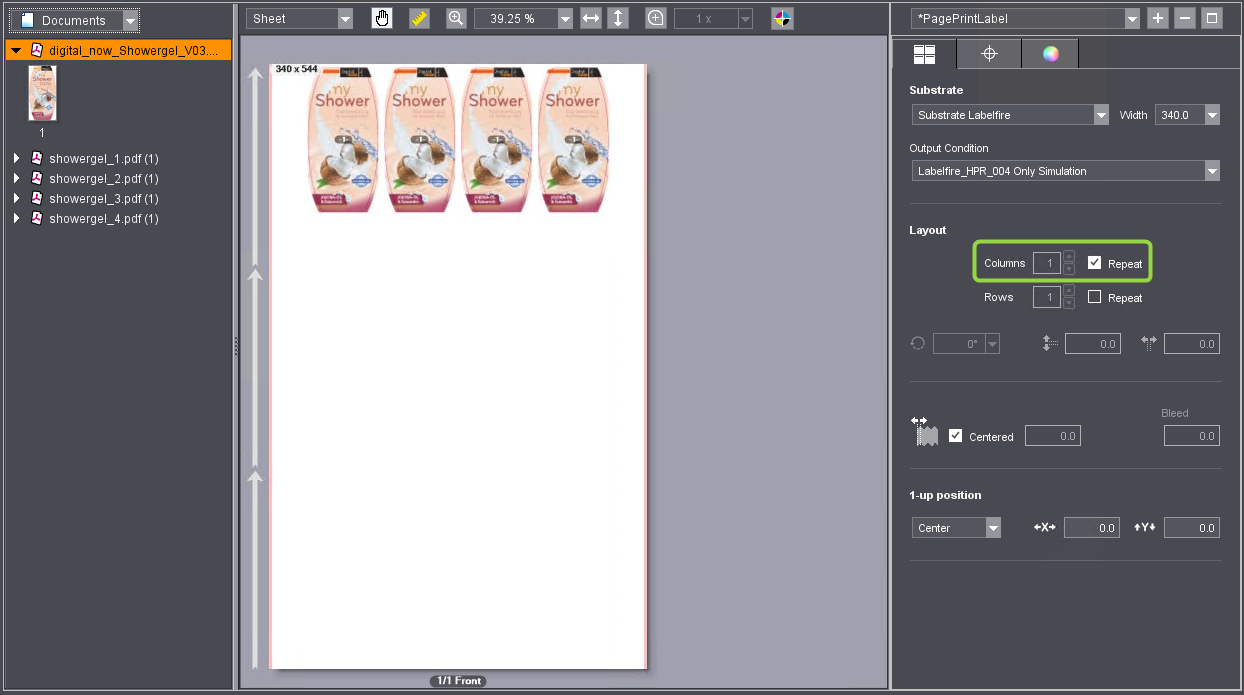

如果针对列激活“重复”选项（2），则承印物会自动用对象（例如标签）水平填充，而且会使用与承印物宽度相匹配的对象数量。

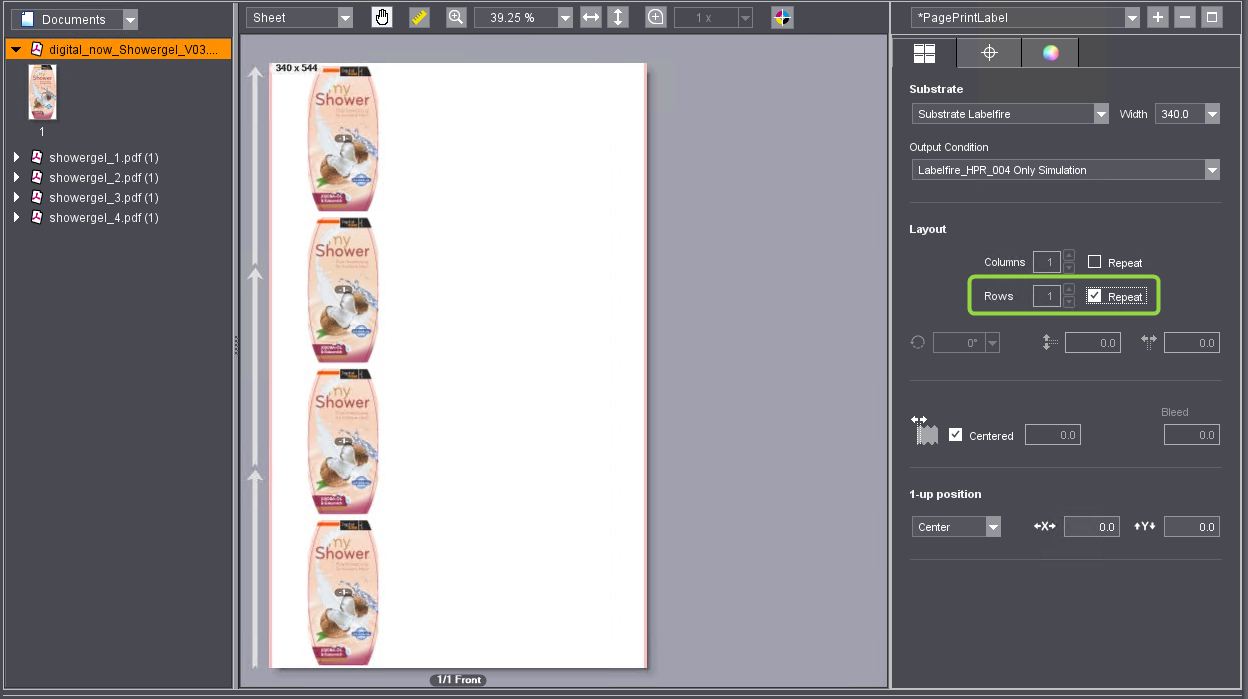

如果仅激活了"重复"行选项，则对象会相应的自动垂直分布。

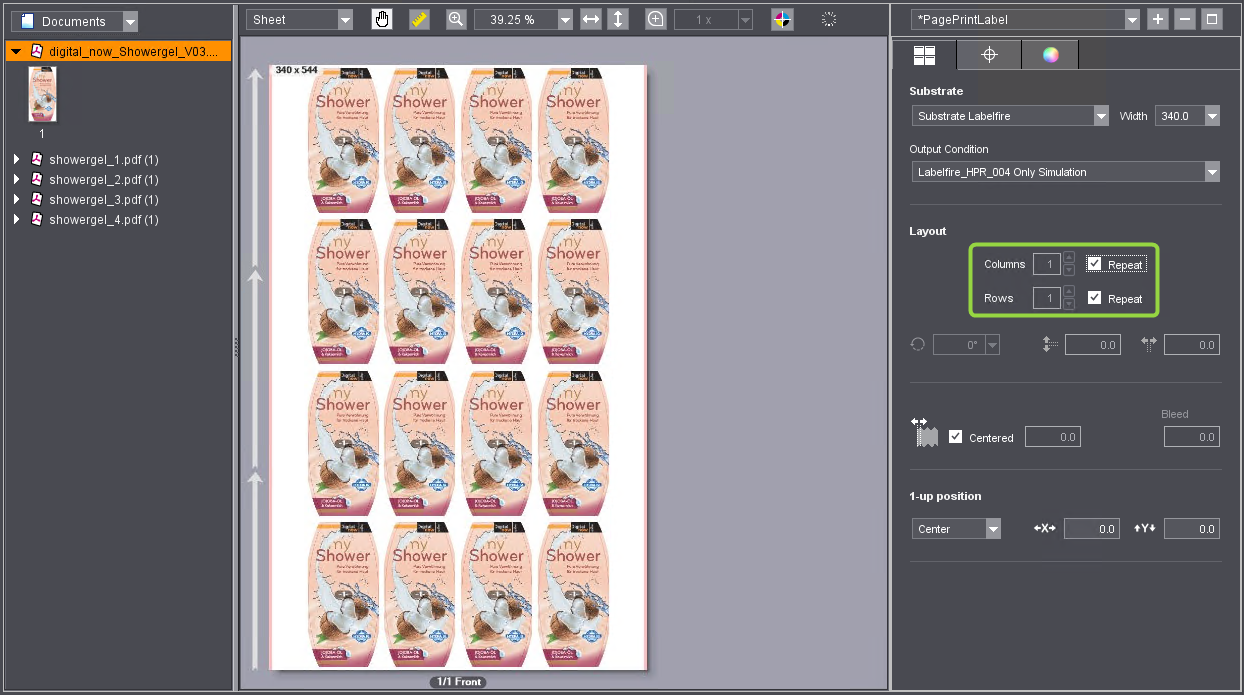

如果激活两个"重复"选项，则承印物将被完全填充。

提示：你可以让例如与加载的模切版匹配的不同标签自动排列。相应的PDF文档必须包含标签，或者必须将相应的PDF文档添加到活件中。然后创建包含不同标签的页面列表，并在"数字印刷"工作步骤中选择页面列表。见“显示格式”选择列表。

模切版和PDF/VT文件

您还可以将PDF/VT文件与模切版相关联，例如用于个性化定义的标签。对于PDF/VT文件而言，列、行和重复设置不可用。印张版式将完全根据PDF/VT规范用标签自动填充。可通过"排序顺序"选项影响标签的顺序。

"允许旋转"（角度图标）选项

您可以在该选择列表中设置所有在印刷面上放置的对象（页面、标签、折页、模切版）的旋转角度。此时页面内容随之旋转。

顺时针方向可提供0°、90°、180°或270°的旋转角度。

提示：如果在预览区域中选择“版式”视图，页面的方向 (Ausrichtung)将以“A”符号表示。

"镜像输出内容"选项

现在可以激活"镜像输出内容"选项来背面印刷透明薄膜 — 尤其是收缩膜。然后镜像输出内容。对此不镜像所有的标记，因为例如 Sensotec 标记和套准标记的印刷必须页面正确。

用于距离和旋转角度的自定义折页设置

如果在"列"或"行"字段中输入大于"1"的数字，就会在"版式设置"选项卡的下部区域显示图形，您可以在其中自定义设置各折页的对齐情况以及各折页之间的距离。

点击图中的对象可以单独更改该折页的方向。此旋转显示在预览区域中。

通过这些旋转，各个物体在一个印刷面上旋转。

相反，可通过选择列表中的旋转角度设置调整放置在印刷面上的所有对象排布的方向。

示例：在一个印刷页面上多次放置了一个标签。参数：栏目 = 2，行数 = 2，重复 = 开。"版式"预览视图已设置。

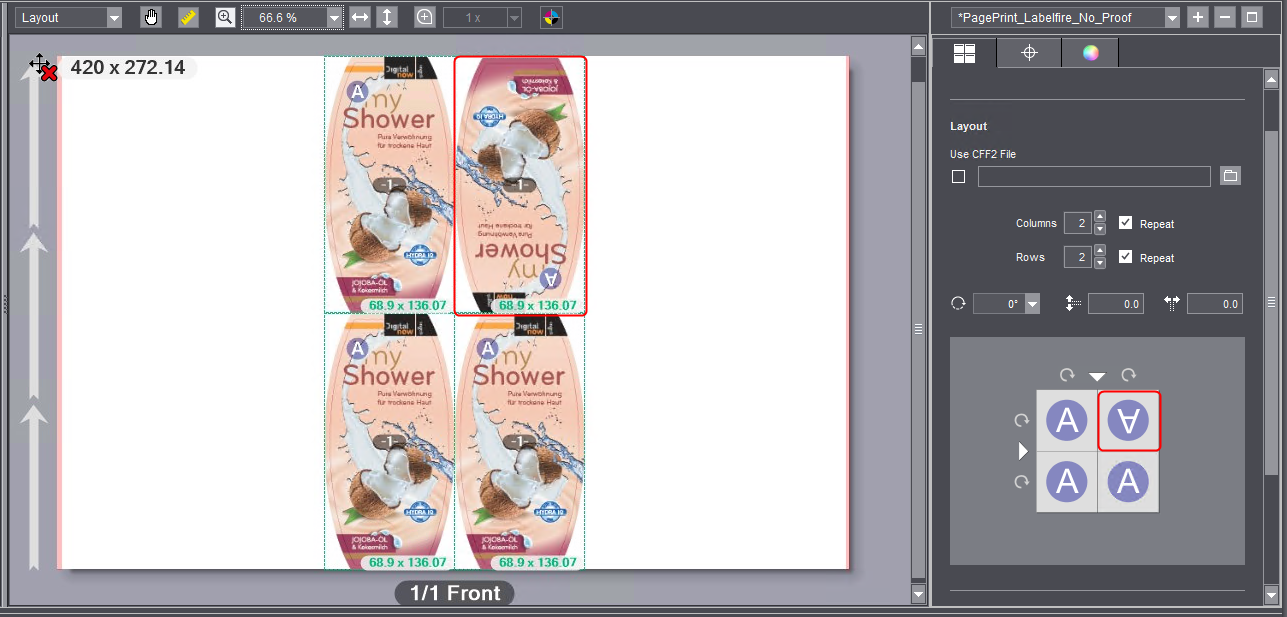

旋转角度设置="0°"，图形中右上方对象已旋转：

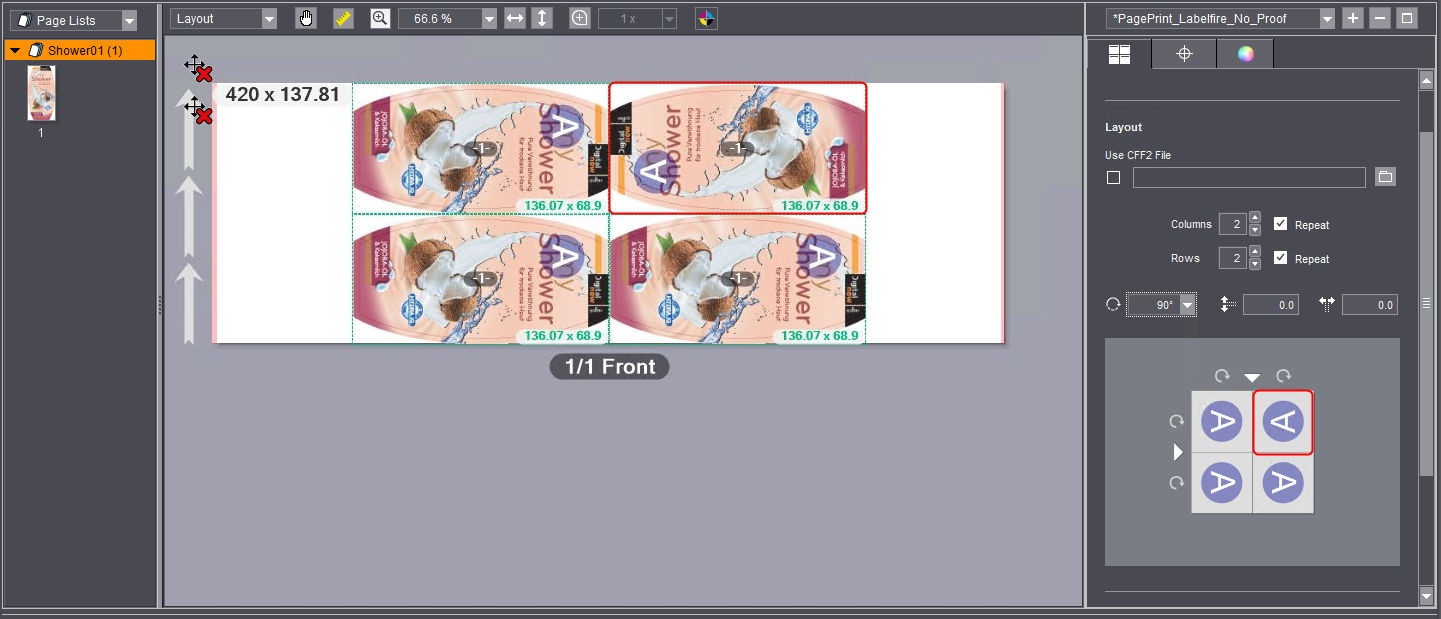

旋转角度设置"90°"，图形中右上方对象已旋转：

标签的整个布置旋转了90°，右上标签根据图表相对于其他标签旋转180°。

因此，选择列表中的旋转角度的设置会引起对象在纸张上的整个排布的旋转。通过单击在图形中进行的旋转会导致各个对象相对于其他对象的旋转。

"水平／垂直距离"选项

前提条件：超过一个页面／折页位于印张版式的水平和／或者垂直方向。

通过该选项您可以对页面或者折页之间的垂直或者水平距离进行参数配置。

个性化设置折页距离

如果要自定义设置与垂直和水平距离不同的单个折页距离，可以在预览图形中执行此操作。

在图形中，单击相应分离线的箭头，然后在输入字段中输入所需的距离（以mm为单位）。

在图形中以及预览窗口中显示分离线的距离。如有必要，您可以设置其它距离。

"排序顺序"选项

前提条件：仅当使用 PDF/VT 文档（多个数据记录）处理任务以及选择了此类文档时，此选项才可用。

对于某些后续处理过程，有必要在标签打印中预先设置数据记录的排序顺序。您可以在这个选择目录中选择以下的排序顺序：

"Ｘ 轴方向上的主题间距"选项

提示：在预览区域里用箭头显示卷筒材料在机器中的行走方向。通过版式区域中的快捷菜单指令"显示 > 边框"可显示出主题的页面裁切框，使作为页面裁切框至左侧主题边距的间距的主题间距可见。

选项"居中"

如果激活了该选项，则在卷筒承印物的两个页面上到已印刷内容的间距设置为相同。

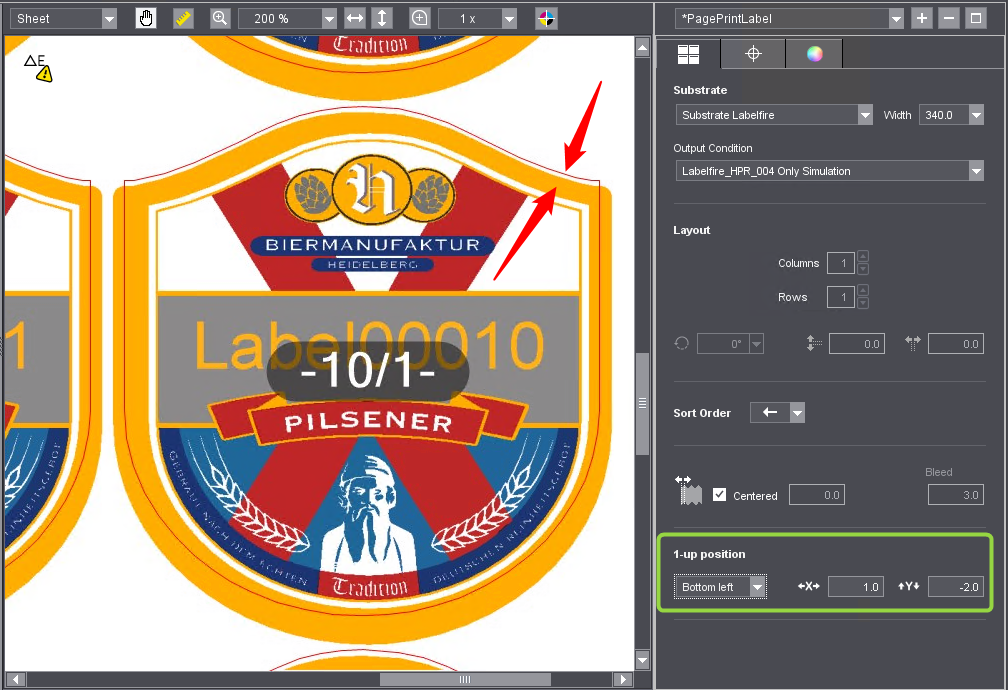

"1 up位置"区域

在此区域中，您可以精确地将1 up（例如标签）的位置与模切版精确对齐。在这种情况下，1 up的裁剪框适配模切版。

前提条件：勾选了“使用 CFF2 文件”选项且载入了一个匹配的模切版文件。

只有当1 up与模切版不完全匹配时，才需要进行此处理。执行以下步骤：

​1.​在预览中，选择"印张"视图并选择一个缩放系数，以便您可以准确地查看对象的详细信息。

​2.​在预览区域上方调用快捷菜单命令"显示 > 模切版/确定尺寸"。

​3.​现在，在选择列表的"1 up位置"区域中，选择是否要将1 up对齐在模切版的中心或左下角。

​4.​现在在X和Y方向移位字段中设置移位值，直到1 up与模切版的中心完全对齐。您也可以在此处输入负值。更改输入焦点或按制表键后，更改将显示在预览中。
