Labelfire 340 / DCS 340 和 Gallus One 印刷机的“印刷标记设置”选项卡

提示：视所选的 PagePrint 序列用于哪一机器类型而定，印刷标记设置有所不同。另见基于墨水的数字印刷机（海德堡 Versafire）和 CTP 设备的“印刷标记设置”标签页。

可用的标记选项将匹配 Labelfire 340 印刷机，也就是说仅显示 “模切标记”、“Sensotec 标记”、“套准标记”和“信息文本”的标记类型。

"模切标记"标记类型

如果 Labelfire 或 Gallus One 印刷机配合离线模切机使用，则需要一个特殊的“模切标记”进行模切同步。这是一个高度、宽度和位置均可设置的矩形。该标记默认采用边长为1cm的正方形，且位于位置[0,0]（左上角）。

使用数值"X"和"Y"确定水平方向和垂直方向上模切标记到主题的间距。

通过数值"高度"和"宽度"设置模切标记的尺寸。

“逐行重复”选项

有时，印刷承印物段的印刷格式（段长度）明显大于模切格式。这种情况下，每段仅放置一个模切标记不够，需要每隔 n 行（取决于模切格式）插入一个模切标记。

启用“逐行重复”选项后，每隔 n 行会插入模切标记（n 为相关数字字段中设置的数值）。例如，数字 3 表示每隔三行插入一个模切标记。

同时，当设置 n > 1 时，Y 方向的间距不再以段起点为基准，而是以插入模切标记的行的行首位置为基准。

提示：在 Labelfire 上，模切标记和 Sensotec 标记始终以“纯色”输出，即不进行色彩管理，100% 黑色显示。

"Sensotec 标记"标记类型

Sensotec 标记是用于自动套准控制的特殊标记。

使用数值 "X" 和 "Y" 确定水平方向和垂直方向上 Sensotec 标记到主题的间距。

提示：Sensotec和模切标记在Labelfire上总是"纯色"，即没有色彩管理，100％黑色输出。

数字印刷单元是主/从单元

如果在印刷活件中，除了数字印刷输出之外，还有额外的颜色需要在例如柔版印刷中进行输出，重要的是确定数字印刷是先发生还是在柔版印刷之后发生。如果先要使用数字印刷品打印起始码，但先打印的是柔印颜色，则这可能会导致大量废页。

它始终按照印刷单元中的排列顺序打印。对于主/从设置，下列情况适用：

​•​如果选择"主"设置，将从数字印刷输出起始码。如果柔印输墨单元位于数字印刷的上游，则先打印柔印油墨（即使它们是"从属"），然后将进行数字印刷。

​•​如果选择"从属"设置，则从正在打印的第一种（柔印）颜色输出起始码。数字印刷单元是"从属"，然后输出最后一个标记。

套准标记和专色色块

在此区域中，您可以输出套准标记和/或专色色块。

专色色块是由填充专色的区域组成的测量条。这可用于测量承印物上的专色。

Labelfire 印刷机的套准标记的结构使得相应的一个颜色可以修正为面向一个黑色圆形边框的十字。标记定位在主题侧面，在左上和右下或者左右侧各两个标记。

"位置"选择目录

Sensotec 標記的定位一直是相對於印刷區域的邊緣來進行測量，而模切標記通常是相對於印刷材料的邊緣來定位。舉例來說，如果同時應用兩種模切標記類型，則必須手動將模切標記的 X 和 Y 位置值匹配到被測物的定位。

為了讓此自訂更容易，您可以在「位置」選擇目錄中選擇「印刷區域」條目，而不是標準的「材料」設定。模切標記的 X-Y 位置值與 Sensotec 標記一樣，都是指印刷區域的邊緣。

位置值 X 和 Y

使用数值 "X" 和 "Y" 确定水平方向和垂直方向上套准标记和/或专色测试带到主题的间距。位置与分段边缘有关。

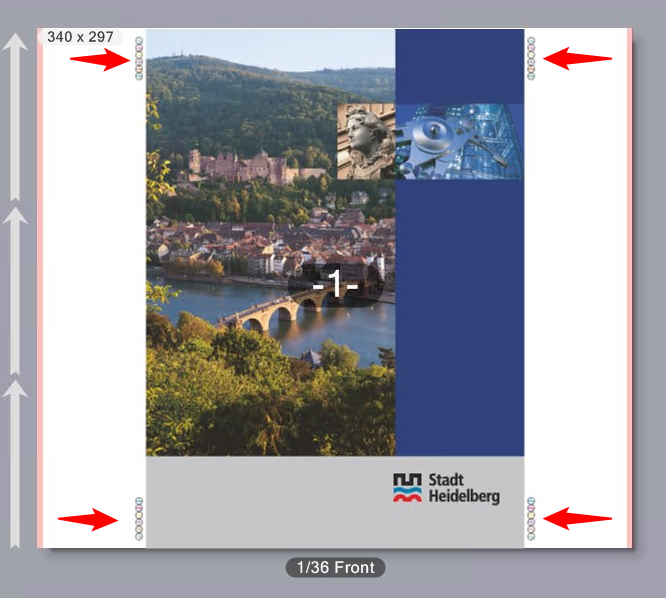

在"每页的标记数量"区域中在承印物右侧和左侧定义套准标记的数量。每页可以输出最多 2 个套准标记。在示例中激活的是每页 2 个标记：

在"每页的标记数量"区域中在承印物右侧和左侧定义套准标记的数量。在示例中激活的是每页 2 个标记：

专色色块

如果激活此选项，将打印出由专色区域组成的测试带。专色测试带可与套准标记一起输出或单独输出。如果同时激活套准标记和专色色块，则可以设置专色测试带到套准标记的距离。这是从专色测试带的下缘到右下套准标记的上边缘的距离，即专色测试带位于右下方套准标记的上方。

套准标记和专色测试带叠加在一条线上。色块的尺寸为 6mm × 6mm。

标签

可以选择激活标记的标签。

"信息文本"标记类型

通过该选项您可以定义专门的文本标记，在该标记中您可以在编辑区输入相应的文本。此处您可以输入专门的输出选项或者最终处理的备注信息。

字体选择

在“字体”选择列表中，西方语言可选择不同字体。此外，“日语、中文（简体）或韩语”可选择一种字体。不论系统环境中设置的是哪种字体或语言，信息文本将以选择的字体或语言打印。

扩展活件信息。

如勾选该选项，信息栏中可加入关于印刷活件或印刷产品的附加信息以及关于包装印刷的特殊信息。根据活件类型，可在信息栏中加入下列高级信息：

​•​活件类型（Packaging 或标签印刷）

​•​客户 ID 和名称

​•​创建日期、打样时间戳

​•​产品名称和编号

​•​客户指定的产品 ID

​•​轮廓 ID 和轮廓名称

​•​颜色数量（印刷色、专色和技术色）

​•​印刷色

​•​专色

​•​DieLine 颜色（技术色）

​•​特殊效果（涂层、上光、薄膜、压花）

​•​翻转（针对标签印刷）

​•​印前活件 ID

​•​PDF 文件名

​•​PDF 框大小（裁切框、媒体框、出血框）

​•​笔记

​•​处理版本

​•​印刷材料

“仅显示活件编号”选项

启用此选项后，信息文本将仅显示活件编号（JobID）和备注。

“仅显示活件名称”选项

启用此选项后，信息文本将仅显示活件名称（JobName）和备注。

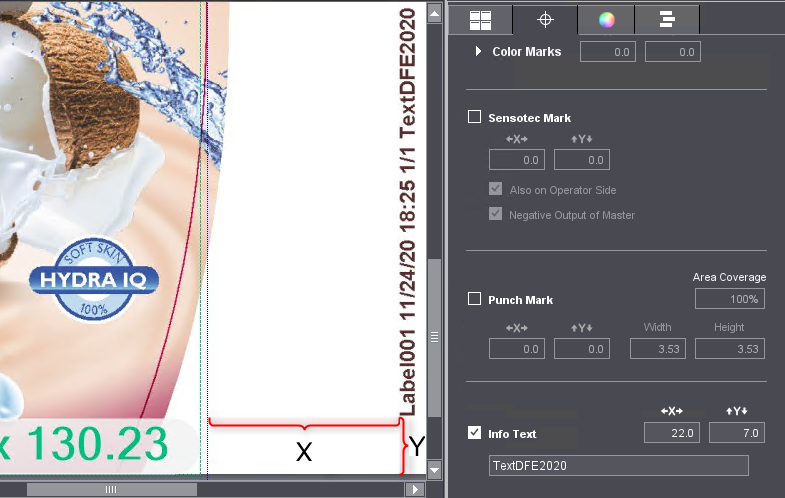

X和Y距离

在“X”和“Y”区域定义标记距主题右角、下角参考点的距离。如还定义了比如套准标记，参考点移到套准标记的上边缘。

提示：对于Labelfire机器，信息文本标记的角度预设为90°（逆时针）。由此应当避免信息文本标记意外地横在1up 上。

标记组成部分

信息文本标记包含以下组件：

​•​活件编号

​•​活件类型（例如如果是 PDF/VT 文档，则为“记录”）

​•​日期、时间

​•​输出条件

​•​"信息文本"输入框文本

标记位于主题的右边缘。如果颜色标记和信息文本未排列在公共垂直线上，则信息文本标记将放置在下部线段边缘。

自动设置字体大小，以便文本自动使用可用空间。
