非数字标签印刷机“印刷标记设置”标签页

可用的标记选项将匹配标签印刷机，也就是说仅显示“帮助栏”、“颜色标记”、“Sensotec 标记”、“模切标记”和“信息文本”标记类型。

帮助栏

帮助栏为标签印刷需要的特殊标记。

通过 X 方向的间距定义帮助栏与分段边缘的横向距离（mm）。此外还可设置帮助栏的宽度（mm）和着墨量。帮助栏的宽度总是对称修改，即帮助栏的中间线不移动。

颜色标记

在此区域中，您可以输出套准标记和/或专色色块。

使用数值 "X" 和 "Y" 确定水平方向和垂直方向上套准标记和/或专色测试带到主题的间距。位置与分段边缘有关。

套准标记

标签印刷机的套准标记结构使得相应的一个颜色可以显示为面向一个以第一个出现的墨色染色的圆形边框的十字，从而可以修正套准设置。此类标记置于主题旁边。标记的数量和位置在“每页标记”和“位置”选择列表中设置。可能的设置有：

​•​左上角（机器侧）一个标记

​•​右上角（操作员侧）一个标记

​•​左上角和左下角（机器侧）共两个标记

​•​右上角和右下角（操作员侧）共两个标记

​•​右上、左上以及右下和左下各一个标记，共四个标记（两侧）

“标记”选项

勾选该选项后，标记会以对应颜色的缩写标识（C、M、Y、K）。

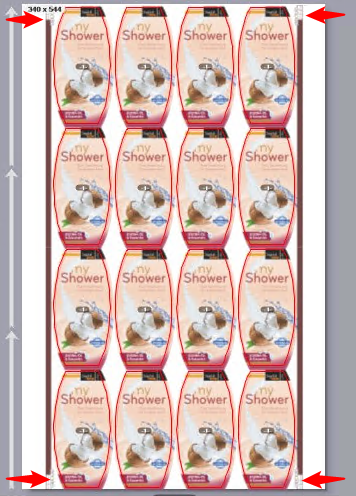

本例中，每侧 2 个标记，位置为“两侧”：

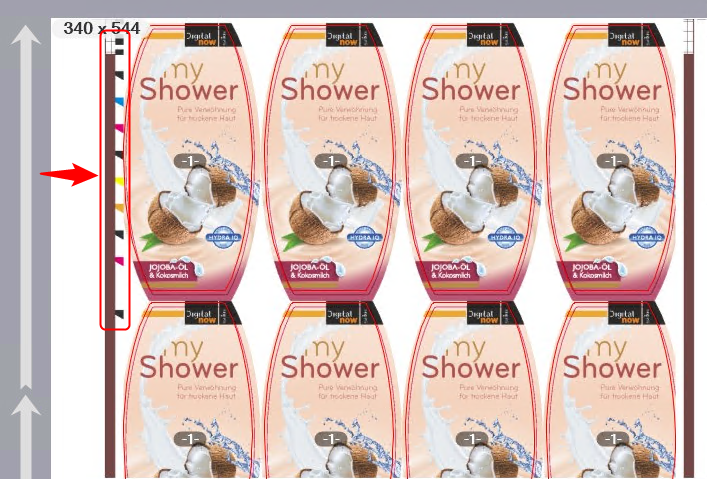

专色色块

如果激活此选项，将打印出由专色区域组成的测试带。专色测试带可与套准标记一起输出或单独输出。如果同时激活套准标记和专色色块，则可以设置专色测试带到套准标记的距离。这是从专色测试带的下缘到右下套准标记的上边缘的距离，即专色测试带位于右下方套准标记的上方。

套准标记和专色测试带叠加在一条线上。色块的尺寸为 6mm × 6mm。

"Sensotec 标记"标记类型

Sensotec 标记是用于自动套准控制的特殊标记。Sensotec 标记默认置于机器侧（左上方）。

使用数值 "X" 和 "Y" 确定水平方向和垂直方向上 Sensotec 标记到主题的间距。

“附加在操作员侧”选项

如勾选该选项，Sensotec 标记还会置于操作员侧，即与机器侧 Sensotec 标记的对角位置（右下角）。

“相反输出主色”选项

如勾选该选项，以定义为“主色”为颜色的 Sensotec 标记会被当做“镂空”处理。

"模切标记"标记类型

如果非数字标签印刷机配合离线模切机使用，则需要一个特殊的“模切标记”进行模切同步。这是一个高度、宽度和位置均可设置的矩形。该标记默认采用边长为1cm的正方形，且位于位置[0,0]（左上角）。

必要时可定义模切标记的着墨。

使用数值"X"和"Y"确定水平方向和垂直方向上模切标记到主题的间距。

通过“宽”和“高”值设置模切标记的大小。

“逐行重复”选项

有时，印刷承印物段的印刷格式（段长度）明显大于模切格式。这种情况下，每段仅放置一个模切标记不够，需要每隔 n 行（取决于模切格式）插入一个模切标记。

启用“逐行重复”选项后，每隔 n 行会插入模切标记（n 为相关数字字段中设置的数值）。例如，数字 3 表示每隔三行插入一个模切标记。

同时，当设置 n > 1 时，Y 方向的间距不再以段起点为基准，而是以插入模切标记的行的行首位置为基准。

“信息文本”标记类型

通过该选项您可以定义专门的文本标记，在该标记中您可以在编辑区输入相应的文本。此处您可以输入专门的输出选项或者最终处理的备注信息。

字体选择

在“字体”选择列表中，西方语言可选择不同字体。此外，“日语、中文（简体）或韩语”可选择一种字体。不论系统环境中设置的是哪种字体或语言，信息文本将以选择的字体或语言打印。

“扩展活件信息”选项

如勾选该选项，对于“信息文本”标记类型，信息栏中可加入关于印刷活件或印刷产品的附加信息，比如关于打印的文档、颜色和特殊效果等的信息。

“仅显示活件编号”选项

启用此选项后，信息文本将仅显示活件编号（JobID）和备注。

“仅显示活件名称”选项

启用此选项后，信息文本将仅显示活件名称（JobName）和备注。

X和Y距离

在“X”和“Y”区域定义标记距主题右角、下角参考点的距离。如还定义了比如套准标记，参考点移到套准标记的上边缘。

提示：对于标签印刷机，信息文本标记的角度预设为 90°（逆时针）。由此应当避免信息文本标记意外地横在1up 上。

标记组成部分

信息文本标记包含以下组件：

​•​活件编号

​•​活件类型（在示例"记录"中，因为这是PDF/VT文档）

​•​日期、时间

​•​输出条件

​•​"信息文本"输入框文本

标记位于主题的右边缘。如果颜色标记和信息文本未排列在公共垂直线上，则信息文本标记将放置在下部线段边缘。

自动设置字体大小，以便文本自动使用可用空间。
