In der Symbolleiste am oberen Rand finden Sie verschiedene Funktionen, mit denen Sie Objekte (Barcodes, Bilder, usw.) drehen, einfügen oder löschen sowie die Ansicht anpassen können.
Es gibt folgende Bedienelemente:
Vergrößern
Vergrößern oder mit zusätzlicher "Strg"-Taste verkleinern
Der aktuell in der Vorschau angezeigte Barcode kann als PDF-Datei ausgegeben werden.
Vorlage anwenden
Hier können Sie Daten laden und verwenden, in denen bereits Barcodes vorhanden sind. Wenn die Seitenzahl der Vorlage mit dem aktuellen Dokument übereinstimmt, werden die Barcodes aller Seiten übernommen.
Stimmt die Seitenzahl nicht überein, wird der Barcode der ersten Seite der Vorlage auf die aktuell angezeigte Seite des Dokuments übernommen.
Halten Sie beim Klick auf diesen Button die "Shift"-Taste gedrückt, um den Dateiauswahl-Dialog am Speicherort des aktuellen Dokumentes zu öffnen.
Vorlage erstellen
Vorlage erstellen Durch Klick auf diesen Button wird eine neue PDF-Datei erstellt, welche nur die Platzhalter enthält. Alle statischen Inhalte werden entfernt.
Somit können Sie eine Vorlage erstellen, um sie in einem weiteren Projekt nutzen zu können.
Einfügen
Einfügen des aktuell in der Vorschau angezeigten Elements (Platzhalter, Barcode oder Bild). Alternativ können Sie das Element auch mit der Maus auf die Seite ziehen.
Löschen
Löschen des aktuell ausgewählten Elements. Alternativ können Sie das Element auch über die Kontextfunktion oder die "Entf"-Taste löschen.
Rotieren
"Rotieren" ermöglicht Ihnen, das Element zu drehen. Diese Funktion finden Sie auch im Kontextmenü.
Markieren Sie ein oder mehrere Objekte und klicken Sie auf diesen Button. Es erscheint ein Viereck, welches die Objekte umschreibt. Klicken Sie auf einen Eckpunkt und ziehen Sie ihn mit der Maus. Der Inhalt des Vierecks wird gemeinsam gedreht, wobei der diagonal gegenüberliegende Eckpunkt als Drehpunkt dient.
Halten Sie während der Drehung die Shift-Taste gedrückt, dann ist nur eine schrittweise Rotation (Schrittgröße: 5°) möglich.
Die Funktion ist für iVDP nicht verfügbar.
Bandmaß
Mit Hilfe des Bandmaßes (Lineal) können Sie auf schnelle Weise die Größen von Objekten ermitteln. Klicken Sie auf den Anfangspunkt der Strecke, die Sie ausmessen möchten. Halten Sie die Maustaste gedrückt und bewegen Sie die Maus zum Endpunkt der Strecke. Die Entfernung wird Ihnen direkt angezeigt. Halten Sie die "Shift"- Taste gedrückt um nur horizontale oder vertikale Strecken zu messen.
Folgende Größendimensionen sind auswählbar: mm, points, inch, cm
Referenzpunkt für die Bemaßung
Hiermit können Sie den Nullpunkt für die Positionskoordinaten einstellen. Markieren Sie dazu das gewünschte Quadrat, z. B. "Oben-Links".
Wählen Sie in der Auswahlliste den Rahmen (z. B. Endformat-Rahmen), auf den sich der Referenzpunkt beziehen soll.
Auswahlliste "Hilfslinien"
Um Ihnen die richtige Platzierung von Elementen zu erleichtern, können Hilfslinien angezeigt werden. In der Auswahlliste können Sie entweder "Keine", "Standard" oder selbst angelegte Hilfslinien einstellen. Siehe Hilfslinien.
Auswahlbox "Automatisch starten"
Wenn diese Auswahlbox aktiviert ist, wird beim nächsten Öffnen einer Datei, die variable Platzhalter enthält, der Barcode & VDP Editor automatisch geöffnet.
Auswahlbox "iVDP"
Aktivieren Sie diese Auswahlbox, wenn Sie im iVDP Workflow arbeiten. Dynamische Platzhalter werden dann erst beim Druckvorgang ersetzt. Da von der Druckmaschine nicht alle Bearbeitungsfunktionen unterstützt werden, wird die Bedienoberfläche entsprechend eingeschränkt. Beispielsweise ist eine Drehung ausschließlich um ein Vielfaches von 90° möglich. Über den nebenstehenden Button "iVDP-Konfiguration" passen sie die Benutzeroberfläche an die Möglichkeiten ihrer Maschinenversion an.
Button "iVDP-Konfiguration"
Hiermit können Sie die Bedienoberfläche auf die Funktionen beschränken, die mit Ihrer Maschinenversion möglich sind.
Bei aktiviertem "iVDP" können Sie über diesen Button eine Konfigurationsdatei für Ihre Druckmaschine auswählen, in der alle möglichen Funktionalitäten gespeichert sind.
Kontextmenü
Das Kontextmenü erreichen Sie, indem Sie mit der rechten Maustaste auf ein Objekt klicken. Es bietet Ihnen zum Teil die gleichen Funktionen wie die Symbolleiste, gibt Ihnen aber noch zusätzlich die Möglichkeit Objekte zu kopieren und auf einer anderen Seite wieder einzufügen, sowie Änderungen rückgängig zu machen.
Das Kontextmenü hat folgende Funktionen:
•Vergrößern/Verkleinern Halten Sie die "Strg"-Taste gedrückt, um die Ansicht zu verkleinern
•Vorherige Ansicht Stellt die unmittelbar vorangehende Ansicht wieder her.
•Kopieren Hiermit können Sie Platzhalter kopieren und auf einer anderen Seite im selben Dokument einfügen. Um Barcodes in ein anderes Dokument zu kopieren, nutzen Sie die Funktion "Vorlagen laden" in der Symbolleiste. Siehe Vorlage anwenden.
•Einfügen Hiermit fügen Sie kopierte Platzhalter ein.
•Step and Repeat Hiermit können Sie ein Objekt in regelmäßigen Abständen auf der Seite wiederholen. Dabei ist eine automatische Datensatzzuordnung möglich. Siehe Step and Repeat.
•Hinzufügen Einfügen des aktuell in der Vorschau angezeigten Elements (Platzhalter, Barcode oder Bild). Alternativ können Sie das Element auch mit der Maus auf die Seite ziehen oder den Button in der Symbolleiste benutzen.
•Löschen Löschen des aktuell ausgewählten Elements. Alternativ können Sie das Element auch über die Symbolleiste oder die "Entf"-Taste löschen.
•Rotieren Hiermit können Sie einzelne oder mehrere Objekte drehen. Siehe Rotieren.
•Orientierung Richtet das Objekt in einem Winkel von 0°,90°, 180° oder 270° zur unteren Seitenkante aus.
•Horizontal spiegeln Spiegelt das Objekt an der rechten Objektseite, so dass links und rechts vertauscht werden. Das ist z. B. sinnvoll, wenn ein transparentes Material auf der Rückseite bedruckt werden soll und ein Barcode entsprechend spiegelverkehrt aufgebracht werden muss.
•Vertikal spiegeln Spiegelt das Objekt an der oberen Objektseite, so dass oben und unten vertauscht werden.
•Rückgängig Macht die letzte Änderung rückgängig.
•Wiederherstellen Stellt die letzte rückgängig gemachte Änderung wieder her.
Step and Repeat
Mit der Kontextmenüfunktion "Step and Repeat" können Sie einen Objekt in regelmäßigen Abständen auf der Seite wiederholen. Dabei ist eine automatische Datensatzzuordnung möglich.
1.Platzieren Sie das Objekt (Platzhalter, Barcode, Text, etc) an die gewünschte Stelle. Sie können auch mehrere Objekte platzieren.
2.Markieren Sie ein oder mehrere Objekte. Im weiteren wird nur ein Objekt beschrieben.

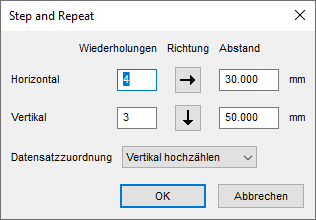

3.Klicken Sie mit der rechten Maustaste auf das Objekt und wählen Sie "Step and Repeat". Es öffnet sich folgender Dialog:
4.Geben Sie ein, wie oft das Objekt in horizontaler und vertikaler Richtung auf der Seite vorkommen soll. Bei einer Eingabe von "2" wird das Objekt also einmal wiederholt.
5.Wählen die Richtung, in der die Objekte angefügt werden sollen, bezogen auf das Startobjekt.
6.Geben Sie den gewünschten Abstand zwischen den Objekten ein. Wenn Sie sich über den genauen Wert nicht sicher sind, können Sie das Bandmaß zur Hilfe nehmen. Siehe Bandmaß.
7.Stellen Sie bei "Datensatzzuordnung" ein, ob der Datensatz automatisch hochgezählt werden soll (vertikal oder horizontal) oder das Objekt unverändert wiederholt werden soll.
8.Nach Klick auf "OK" wird die Wiederholung ausgeführt.
