Die Trapweite kann zur besseren Anpassung an unterschiedliche Druckbedingungen in horizontaler und vertikaler Richtung unterschiedlich angegeben werden. Die Bedienoberfläche akzeptiert Trapweiten von 0,05 Punkt bis 15 Punkt oder 0,0176 mm bis 5,29 mm.
|
Hinweis: Die erforderliche Trapweite richtet sich nach dem größten Registerfehler, der in der Verarbeitungsstrecke bis zum fertigen Druckerzeugnis auftreten kann. Je nach Quelle der Fehler kann dabei der Registerfehler in horizontaler und vertikaler Richtung unterschiedlich groß sein. |
|
Hinweis: Die Lage der Seite auf dem Bogen (liegend / stehend) muss hierfür bekannt sein. |
Weite
Trapweite an senkrechter Kontur, bezieht sich auf die Seite, wie sie auf dem Monitor steht.
ö
Höhe
Trapweite an waagerechter Kontur.
Die Trapweite an waagerechter Kontur ("Höhe") wird bei der Eingabe im Feld "Weite" automatisch auf den gleichen Wert gesetzt. Anschließend kann der Wert für die "Höhe" jedoch unabhängig verändert werden.

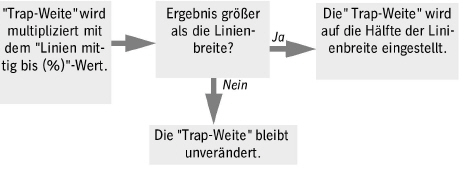

Dieser Parameter hat nur Bedeutung beim Trappen von Linien (nur innen liegende Traps). Objekt-Typ ist "Stroke".
Die Funktion hilft zu vermeiden, dass in der Mitte der Linie eine dritte Farbe sichtbar bleibt, die sich von den beiden Trap-Farben unterscheidet.
|
Linienbreite |
Trap-Breite |
Linien mittig bis |
resultierende Trap-Breite |
|---|---|---|---|
|
1 pt |
0,25 pt |
200% |
0,25*2.00=0,5 < 1 ------> 0,25 pt |
|
1 pt |
0,25 pt |
500% |
0,25*5.00=1,25 > 1 ------> 0,50 pt |
Beispiel:
Geometrie

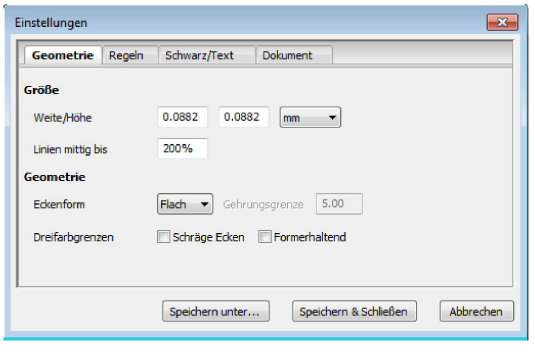

Die Einstellungen unter "Geometrie" steuern das Verhalten des Trappers bezüglich der erzeugten Eckenformen und des Verhaltens beim Aufeinandertreffen von drei Farben.
|
Flach |
|
Rund |
|
Spitz |
Gehrungsgrenze

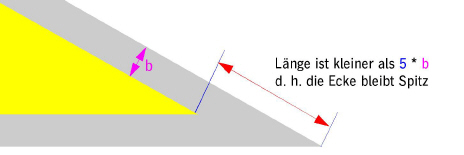

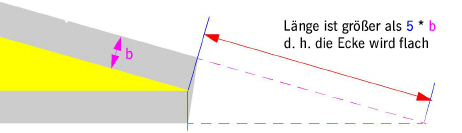

Der "Grenzwert" bestimmt, ab wann Traps an spitzen Ecken abgeflacht werden:
Grenzwert = 5,0 (Voreinstellung)
Beispiel:
Grenze = 5,0 (Voreinstellung)

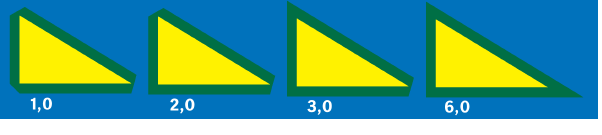

Weitere Beispiele:
Grenze 1,0, 2,0, 3,0 und 6,0:
Dreifarbgrenzen
Die Parameter unter "Dreifarbgrenzen" werden benutzt um die Kontur der Traps an solchen Stellen zu bestimmen, wo mindestens drei Farben aufeinander treffen.
|
|
ausgeschaltet: |
eingeschaltet: |
|
|
|
|
•Formerhaltend
|
|
ausgeschaltet: |
eingeschaltet: |
|
|
|
|
