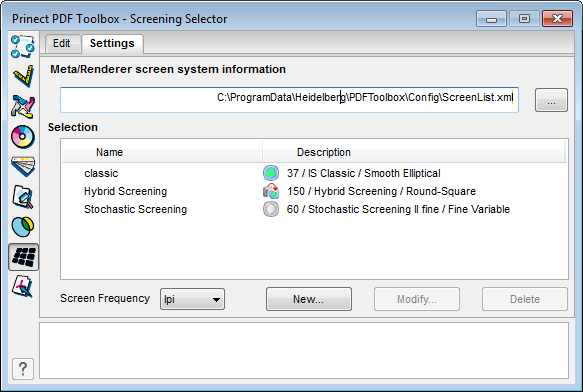

En esta pestañeta se listan todos sus ajustes de trama.
Para crear un nuevo ajuste de trama haga clic en “Nuevo”. Luego podrá seleccionar un ajuste de trama y ajustar sus parámetros. Este ajuste de trama se guarda con un nombre nuevo.
El nuevo ajuste de trama se muestra en la lista en “Selección” y aparece también en las listas de selección de la pestañeta “Edición”.
Informaciones del sistema de trama de renderizador
Seleccione aquí el lugar de almacenamiento del archivo que contiene las informaciones de los sistemas de trama soportados por el renderizador.
Cuando el Prinect PDF Toolbox está conectado a un sistema Prinect se preajustará automáticamente el archivo correcto. De esta manera se garantiza que se otorguen ajustes de trama compatibles con su expositor.
Selección
Aquí se muestran los ajustes de trama que se pueden seleccionar en la pestañeta “Edición”. Además del nombre se ve una breve descripción y uno de los siguientes símbolos:
|
|
|
No se ha sustituido ángulo |
|
|
|
Se ha sustituido ángulo |
|
|
|
No se puede sustituir ángulo |
Lineatura de trama
Seleccione en esta lista de selección si la lineatura de trama debe mostrarse en lpi o lpcm.
Nuevo
Aquí puede crear nuevos ajustes de trama. Si desea usar como preajuste un ajuste de trama ya existente, deberá primero seleccionarlo. Después de un clic en “Nuevo” se abre el diálogo “Ajustes”. Vea Diálogo “Ajustes”.
Modificar...
Seleccione el ajuste de trama deseado y haga clic en “Modificar…”. Se abre el diálogo “Ajustes”. Vea Diálogo “Ajustes”
Borrar
Seleccione el ajuste de trama deseado y haga clic en “Borrar”. El ajuste se borrará inmediatamente sin ninguna otra consulta. Los ajustes de trama utilizados en el PDF no se pueden borrar.

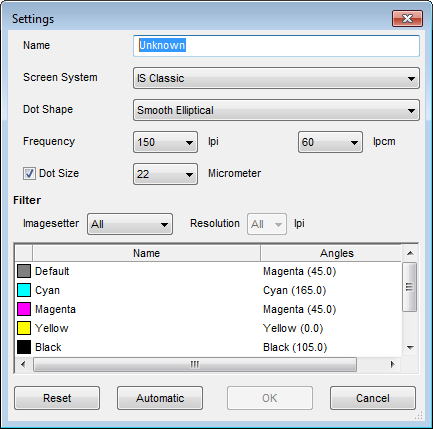

En este diálogo puede crear un nuevo ajuste de trama o modificar las propiedades de un ajuste de trama ya existente.
Nombre
Asigne un nombre adecuado para el ajuste de trama.
Sistema de trama
Elija aquí el sistema de trama en la lista de selección.
Los siguientes parámetros dependen del sistema de trama elegido. P. ej., en tramas moduladas por frecuencia no se puede determinar la frecuencia, sino solo el tamaño del punto.

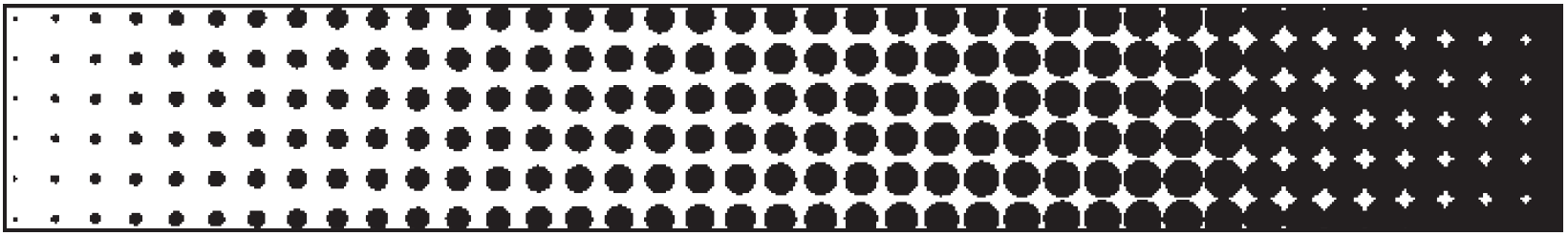

Forma de punto
Aquí puede elegir la forma de punto de la trama. Las posibilidades disponibles dependen del sistema de trama elegido. Existen p. ej.:
|
Round |
|
|
|
Forma de punto para la flexografía. La forma de punto permanece redonda.
|
|
Round-Square |
|
|
|
Esta forma de punto se deriva de la trama de grabado de vidrio clásica y es adecuada para la impresión Offset. Este punto comienza en zonas claras como un punto redondo y se vuelve cada vez más cuadrado. Cuando la oscuridad es mayor se generan primero “huecos” blancos cuadrados y luego redondos.
|
|
Smooth-Elliptical |
|
|
|
Esta forma de punto es adecuada especialmente para la impresión Offset. Este punto comienza en zonas claras como un punto redondo y se vuelve cada vez más elíptico hasta que se toma la forma de rombo. Cuando la oscuridad es mayor se generan primero “huecos” blancos en forma de rombo, luego elípticos y finalmente redondos. |
Lineatura
En algunos sistemas de trama puede aquí ajustar la densidad de los puntos de trama. Elija el valor ya sea en lpi o en l/cm. El otro valor correspondiente se convierte automáticamente; durante el cálculo se redondea el valor a un valor entero próximo.
Tamaño de punto
Marque la caja de selección para poder ajustar el tamaño del punto. Luego, en la lista de selección elija el tamaño de punto en micrómetros, siempre y cuando el sistema de trama elegido soporte esta opción.
Expositor
Elija aquí de forma opcional el tipo de expositor, y eventualmente la resolución perteneciente. De esta manera estarán disponibles los sistemas de trama, frecuencias y tamaños de punto para el expositor seleccionado. Las demás posibilidades de selección se habrán filtrado.
Angulo
En la tabla se muestran todas las separaciones de color y los ángulos asignados a ellas.
Cada uno de los diferentes sistemas de trama tiene ángulos fijos a los que se asigna de forma estándar un color de impresión. En IS Classic, p. ej., el amarillo se ha rotado 0°, magenta 45°,negro 105° y cyan 165°. Estos ángulos se denominan con los colores asignados de forma estándar: 0° es “Yellow (0.0)”, y 105° es “Black (105.0)”. Todos los demás colores especiales reciben el ángulo ajustado en “Predeterminado” (Default). En el caso de IS Classic es el “Magenta (45.0)”. Los ángulos también pueden ser intercambiados. Negro también podría imprimirse, p. ej., con el ángulo “Cyan (165.0)”.
Para intercambiar los ángulos proceda de la siguiente manera:
1.En la lista de selección marque el color deseado.
2.Haga clic en la entrada en la columna “Angulo”. Aparece una lista de selección.
3.Seleccione el ángulo deseado.
|
En tramas moduladas por frecuencia no se puede hacer una sustitución de ángulo. |
Automático
Con el botón “Automático” se otorgan los ángulos para los colores especiales se otorgan automáticamente en una determinada secuencia.
Restablecer
Con el botón “Restablecer” se anularán todas las modificaciones efectuadas.
