Pour ouvrir « Show Effects », cliquez sur l’icône illustrée ci-contre ou servez-vous du menu « Modules externes > Prinect > Show Effects ».
|
|
Pour ouvrir « Show Effects », cliquez sur l’icône illustrée ci-contre ou servez-vous du menu « Modules externes > Prinect > Show Effects ». |
|
Condition requise : Pour pouvoir utiliser cet outil vous devez disposer d’une licence Coating Editor. |
L’outil « Show Effects » vous permet de visualiser des surfaces particulières telles que des vernis, des encres spéciales ou des gaufrages et de les observer dans une vue en trois dimensions.
|
Il existe aussi à ce sujet un tutoriel vidéo : Show Effects - Présentation du nouvel outil. Liste de tous les tutoriels vidéo : Tutoriels vidéo Prinect PDF Toolbox. |

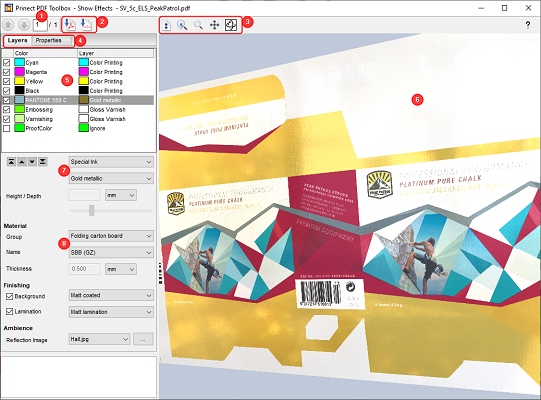

Une fois Show Effects démarré, la page actuelle du document PDF s’affiche en trois dimensions dans la zone d’aperçu [6]. Si votre document PDF comporte plusieurs pages, vous pourrez basculer d’une page à l’autre avec les boutons [1]. Les boutons [3] vous permettent de faire pivoter, de déplacer et d’agrandir la vue.
Dans le tableau [5] situé à gauche, vous pouvez voir quels effets sont assignés à chacune des couleurs du document. Pour modifier cette assignation, sélectionnez l’une des couleurs puis attribuez-lui l’effet désiré [7].
Vous pouvez également choisir, à partir d’un catalogue prédéfini, le support [8] sur lequel le PDF devra être imprimé.
Dans l’onglet « Propriétés » [4] vous pouvez éditer les effets et en définir de nouveaux.
Si vous souhaitez transmettre cette visualisation, vous pouvez exporter l’aperçu actuel sous forme de PDF 3D ou de fichier HTML. Pour cela, cliquez sur le bouton souhaité [2] et choisissez un emplacement où enregistrer le fichier. L’exportation au format HTML permet une meilleure visualisation des effets, il est donc conseillé de privilégier ce format.
Voici une description plus détaillée des différentes fonctions :
|
|
Rétablir Rétablit la vue par défaut. |
|
|
Ajuster Ajuste la taille de la vue de sorte que vous puissiez voir l’intégralité de la feuille, sans toutefois modifier la rotation. |
|
|
Agrandir/Réduire Activez ce bouton. Maintenez le bouton gauche de la souris enfoncé et déplacez la souris vers le haut pour zoomer, ou vers le bas pour dézoomer. |
|
|
Déplacer Activez ce bouton. Maintenez le bouton gauche de la souris enfoncé et déplacez la souris pour décaler la vue. |
|
|
Pivoter Activez ce bouton. Maintenez le bouton gauche de la souris enfoncé et déplacez la souris pour faire pivoter la vue. |
Cet outil propose les onglets suivants :
